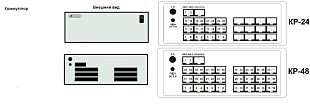

Коммутатор на 48 абонента КР-48
Система предназначена для обеспечения высококачественной громкоговорящей связи по четырехпроводным линиям между руководителем и подразделениями 24 или 48 направлений соответственно.
1.2 Технические характеристики
|
Наименование параметра |
Значение |
|
Питание коммутатора |
(5±0,2)В от сетевого адаптера |
|
Напряжение питания абонентского места |
12 В от сетевого адаптера |
|
Выходная мощность динамика АМ / АМ-Р |
0,25 Вт |
|
Линия связи |
4-х проводная |
|
Потребляемая мощность (коммутатор + консоль) |
не более 15 Вт |
|
Диапазон воспроизводимых частот |
(300 – 3400) Гц |
|
Отношение сигнал/шум |
46 дБ |
|
Габаритные размеры коммутатора (ДхШхВ) |
(292 х 200 х 112) мм |
|
Масса коммутатора |
1,7кг – КР-24, 2 кг – КР-48 |
1.3 Состав изделия
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|
ВАБМ.465275.010.1(2) |
Коммутатор КР-48 (КР-24) |
1 |
|
|
ВАБМ.465275.010.1(2).1 |
Корпус коммутатора КР-48 (КР-24) |
1 |
|
|
ВАБМ.465275.010.1(2).2 |
Канальная плата коммутатор КР-48 (КР-24) |
6(3) |
|
|
ВАБМ.465275.010.1(2).3 |
Плата управления коммутатора КР-48 (КР-24) |
1 |
|
|
ВАБМ.465275.010.1(2).4 |
Блок питания коммутатора КР-48 (КР-24) |
1 |
Блок питания MWES18E05-050 или аналогичный по характеристикам |
|
ВАБМ.465275.010.3 |
Консоль управления КУ |
1 |
|
|
ВАБМ.465275.010.4 |
Абонентское место АМ |
От 1 до 47 (от 1 до 23 для КР-24) |
* |
|
ВАБМ.465275.010.5 |
Абонентское место руководителя АМ-Р |
1 |
|
|
|
Блок питания AC-220-S-12-400 |
Кол-во БП=Кол-во АМ+1 |
БП для АМ и АМ-Р |
* - количество абонентских мест АМ определяется при заказе системы (от 1 до 47 для КР-48 или от 1 до 23 для КР-24)

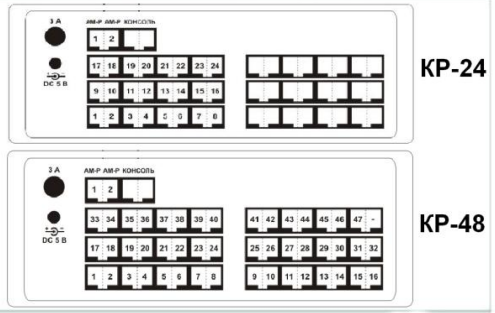

Системы КР-24 и КР-48 используют в качестве абонентских пультов микрофонные блоки со встроенными цепями согласования, позволяющими работать с линиями связи с сопротивлением шлейфа ПРМ / ПРД до 1,5кОм. Для лучшей помехоустойчивости рекомендуется использовать кабели с витыми парами. Возможно использование свободных витых пар компьютерных сетей СКС категории 5Е.
Система предназначена для использования на объектах с максимальным удалением абонентов от диспетчера до 1,5 – 2-х км.

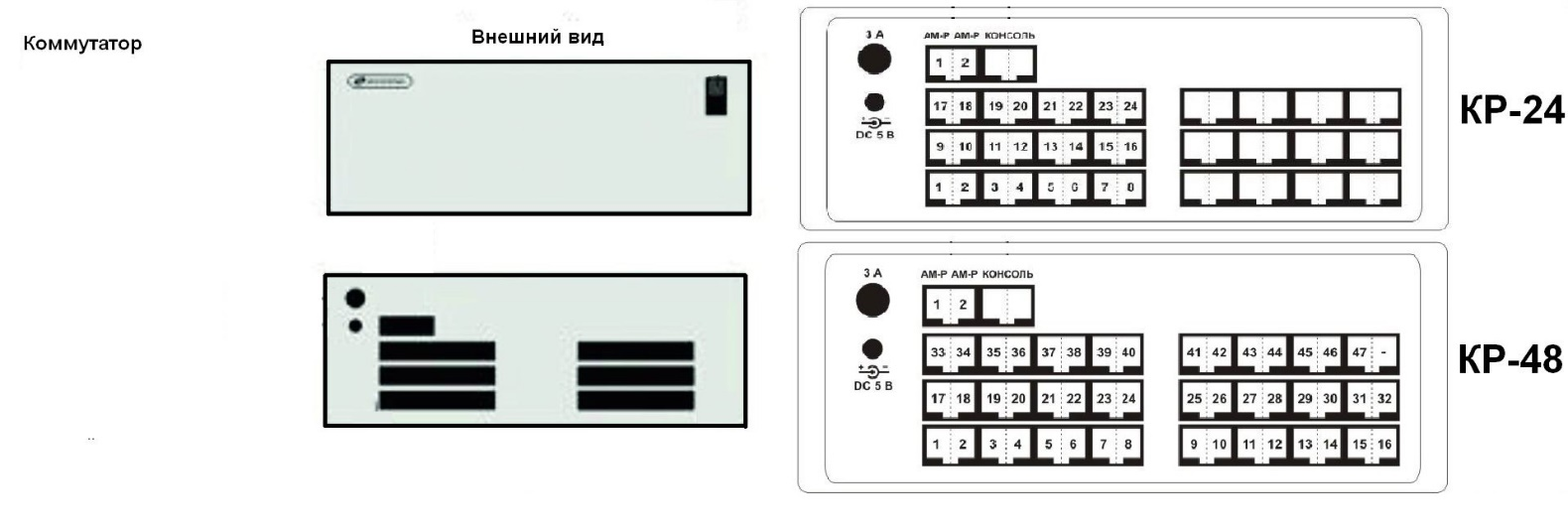

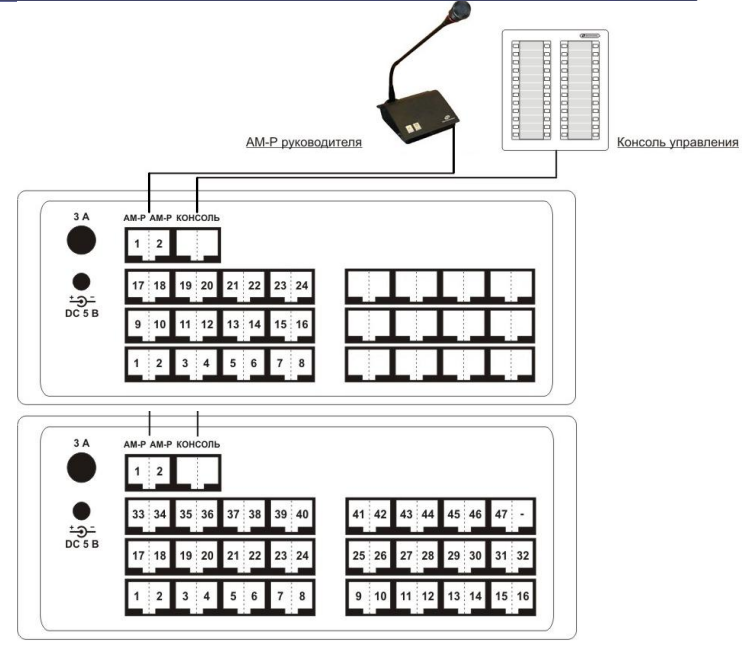

Система громкоговорящей связи включает в себя коммутатор КР-24 или КР-48, консоль управления КУ, абонентские места АМ и абонентское место руководителя АМ-Р.
