Магистральный комплекс связи МАКС

Для обеспечения надежной и качественной  связи совещаний, селекторной связи и диспетчерской связи  между территориально разнесенными рабочими местами и студиями предназначен Магистральный Комплекс Связи (МаКС) .

Для обеспечения надежной и качественной  связи совещаний, селекторной связи и диспетчерской связи  между территориально разнесенными рабочими местами и студиями предназначен Магистральный Комплекс Связи (МаКС) .

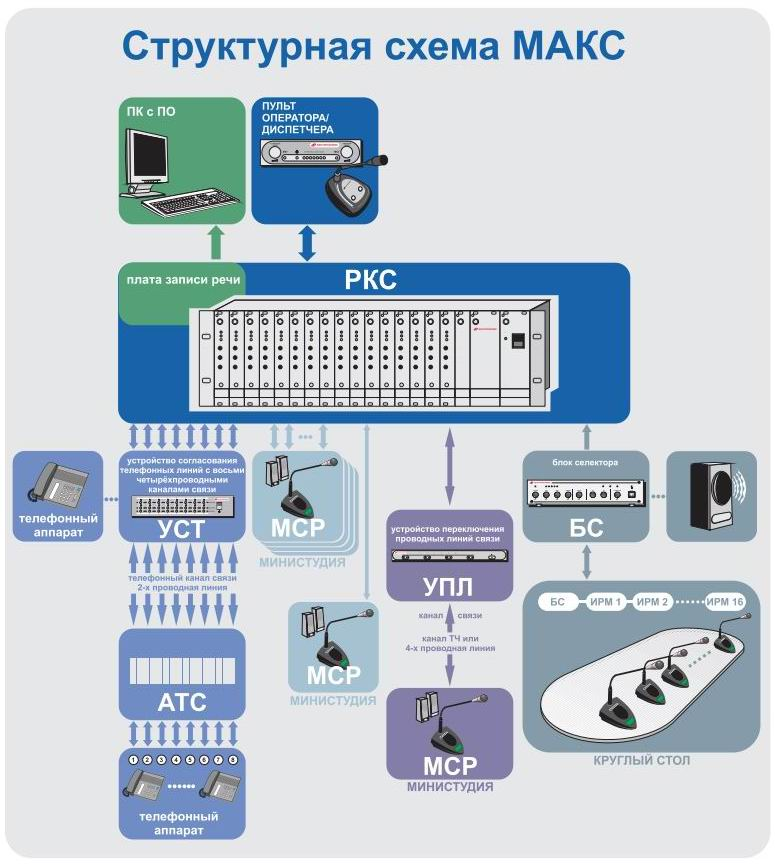

Центральный компонент системы МаКС- распределитель каналов связи РКС- объединяет и обрабатывает сигналы с четырехпроводных каналов тональной частоты (ТЧ).

Комплекс имеет модульную и масштабируемую структуру – то есть в состав МаКС могут входить те или иные устройства, в зависимости от требований заказчика, а количество подключенных направлений к РКС можно наращивать с кратностью потенциально подключаемых каналов равной 16.

Технические и программные возможности РКС обеспечивают удаленное управление и контроль входных/выходных уровней сигналов.

Студийное оборудование комплекса (блок селектора БС с индивидуальными рабочими местами ИРМ-У и ИРМ-П, центральный блок конференц-системы ЦБ-КС с пультами председателя ПП и пультами делегатов ПД) также можно использовать в качестве конференц-системы при проведении совещания по типу «круглого стола». При этом оба эти комплекса имеют встроенные усилители для подзвучивания студийных помещений и оснащены модулями сопряжения со стандартным четырёхпроводным ТЧ каналом.


В состав комплекса МаКС входят следующие устройства:

- коммутационно-распределительное оборудование узла связи

Распределитель каналов связи РКС, в состав которого входят пульт оператора ПО, микрофонный блок оператора,распределитель РКС. Распределитель РКС объединяет и коммутируетдо 16 направлений(четырёхпроводных каналов ТЧ). Возможно объединение до 4-х распределителей РКС для коммутации и управления 64 каналами с одного рабочего места. Управление распределителем РКС может выполняться в ручном режиме при помощи кнопок и индикаторов на лицевых панелях канальных плат, а также при помощи программы управления РКС, установленной на компьютер, подключаемый к пульту оператора РКС через СОМ-порт. Предусмотрена возможность удалённого управления и мониторинга РКС с удалённого компьютера в режиме сервер-клиент. Возможно комплектование РКС платой записи селекторных переговоров, а также установка ПО для записи ЛОГ-файлов действий операторов РКС.

Доступно к поставке обновление программного обеспечения "Управление РКС" под ОС Windows 7 и выше;

Распределитель каналов связи комбинированный РКС-к n.n.n (в базовой комплектации 6 направлений по выделенным четырехпроводным ТЧ каналам или четырехпроводным линиям связи, по одному направлению для телефонных линий АТС и Ethernet сети). Управление РКС-к выполняется при помощи компьютера, подключаемого к РКС-к по сети Ethernet. Возможна поставка РКС-к в заказной конфигурации по требованию заказчика до 8 направлений коммутации. Доступны три типа модулей сопряжения:

- четырёхпроводной ТЧ канал;

- двухпроводной стандартный телефонный канал;

- Ethernetканал сопряжения с совместимым периферийным студийным оборудованием МаКС;

Количество устанавливаемых в один блок РКС-к модулей не должно превышать в сумме 8шт.

Кроме функции коммутации и управления каналами связи-совещаний, РКС-к позволяет, при использовании совместно с ним мини студии МСР.Д, транслировать голосовые сообщения в локальную систему оповещения и поисковой связи на объекте. Для этого блок РКС-к имеет дополнительный разъём (XLR), на который транслируется звуковой сигнал с блока МСР.Д при включении на нём соответствующей кнопки коммутации микрофона.
