Абонентский пульт участника АП24.10

Комплекс связи Виват
Артикул:ВАБМ. 465275.017.2

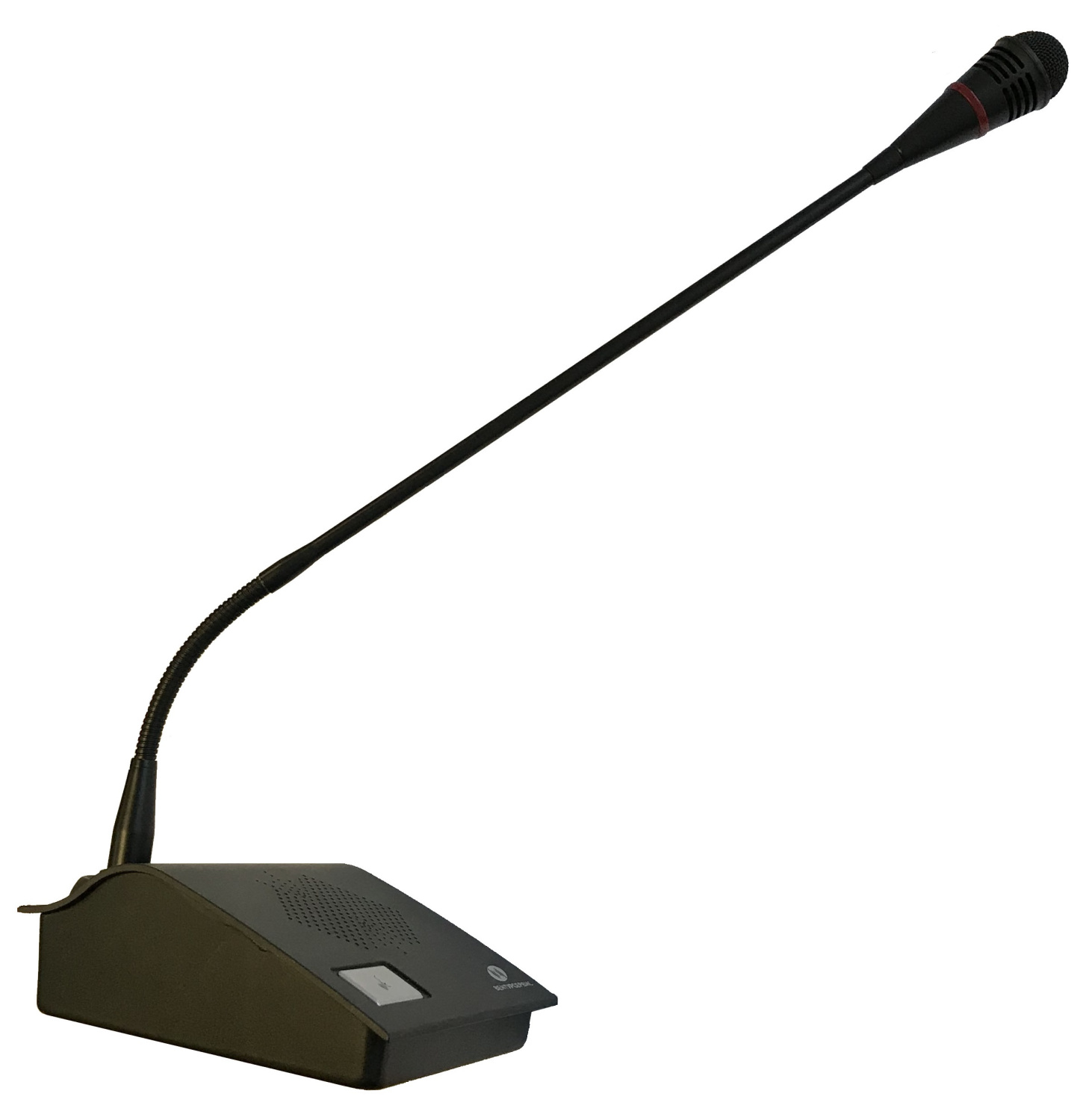

Абонентский пульт АП24.10 включает в себя микрофонное устройство со встроенным громкоговорителем, кнопку и индикатор включения микрофона.

Питание пульта АП24.10 в базовом варианте предусмотрено от коммутационного устройства КУ48.10 по кабелю подключения к КУ48.10 Опционально по согласованию с заказчиком поставляются акустические системы подзвучивания и сетевой адаптер с переходником-экстрактором питания

Устройство абонентского пульта АП24.10

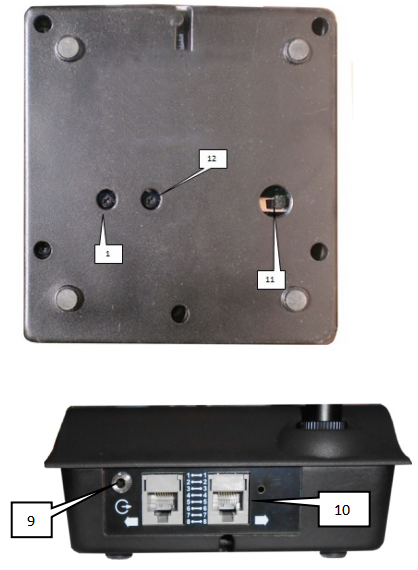

Вид абонентского пульта АП24.10 со стороны задней панели :

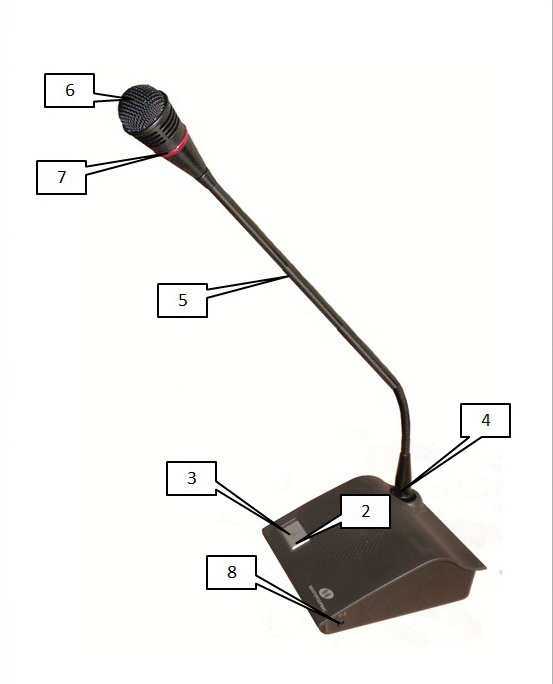

Расположение разъёмов и органов управления на абонентском пульте АП24.10


  • (1) Регулировка уровня громкости внутреннего громкоговорителя или внешних устройств подзвучивания, если они подключены к выходу (8)

  • (2) Клавиша включения микрофона.

  • (3) Индикатор. Горит в полнакала при подаче питания и в полный накал при включении микрофона.

  • (4) Разъём для подключения микрофона.

  • (5) Микрофонная стойка.

  • (6) Микрофон.

  • (7) Индикаторное кольцо микрофона.

  • (8) Гнездо «джек» 3,5 мм стерео – подключение внешних устройств подзвучивания
    (при подключении внутренний громкоговоритель отключается);

  • (9) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к) или подключение педали включения микрофона (опция).

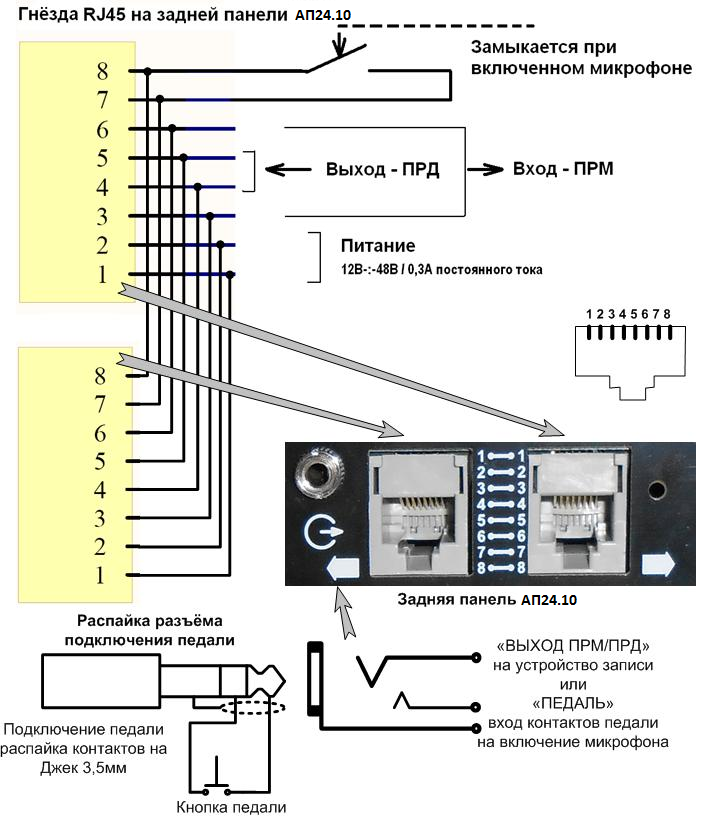

  • (10)2 гнездаRJ45 – подключение к линии связи.

  • (11) Двухпозиционный переключатель – выбор режима работы кнопки включения микрофона (фиксируемая/нефиксир.)

  • (12) Регулировка уровня громкости сигнала в линию к пульту диспетчера.

Технические характеристики абонентского пульта АП24.10

Наименование параметра

Значение

Номинальное напряжение питания, постоянного тока, В*

24

Максимальное напряжение питания, постоянного тока, В

48

Минимальное напряжение питания, постоянного тока, В

12

Ток потребления, мА не более

150

Номинальная выходная мощность усилителя громкоговорителя АП24.10, Вт

0,25

Вход ПРМ и выход ПРД

симметричные, бестрансформаторные, R =600 Ом

Номинальные уровни ПРМ/ ПРД

-13/+13 dB

Линия подключения  к коммутационному устройству КУ48.10

4-х проводная – каналы ПРМ/ПРД

2-х проводная – питание

2-х проводная – контакты реле «включение микрофона»

Регулировки уровня:

- по приему    -60….  0   dB

- по передаче -13…+13 dB

Регулировка громкости внутреннего/внешнего громкоговорителя

 (минус 60÷0) дБ

Выходное напряжение на выходе для активной акустической системы подзвучивания

не менее 250мВ

Габаритные размеры АП24.10 без микрофона (ДхШхВ)

(360х 200 х 100) мм

Масса АП24.10, кг

 1,7 кг


*- в базовой комплектации питание АП24.10 предусмотрено от коммутационного устройства КУ48.10 по кабелю подключения к КУ48.10. Опционально может поставляться адаптер сетевой ≈220В/50Гц/=24В с переходником, экстрактором питания RJ45/=24В*.
