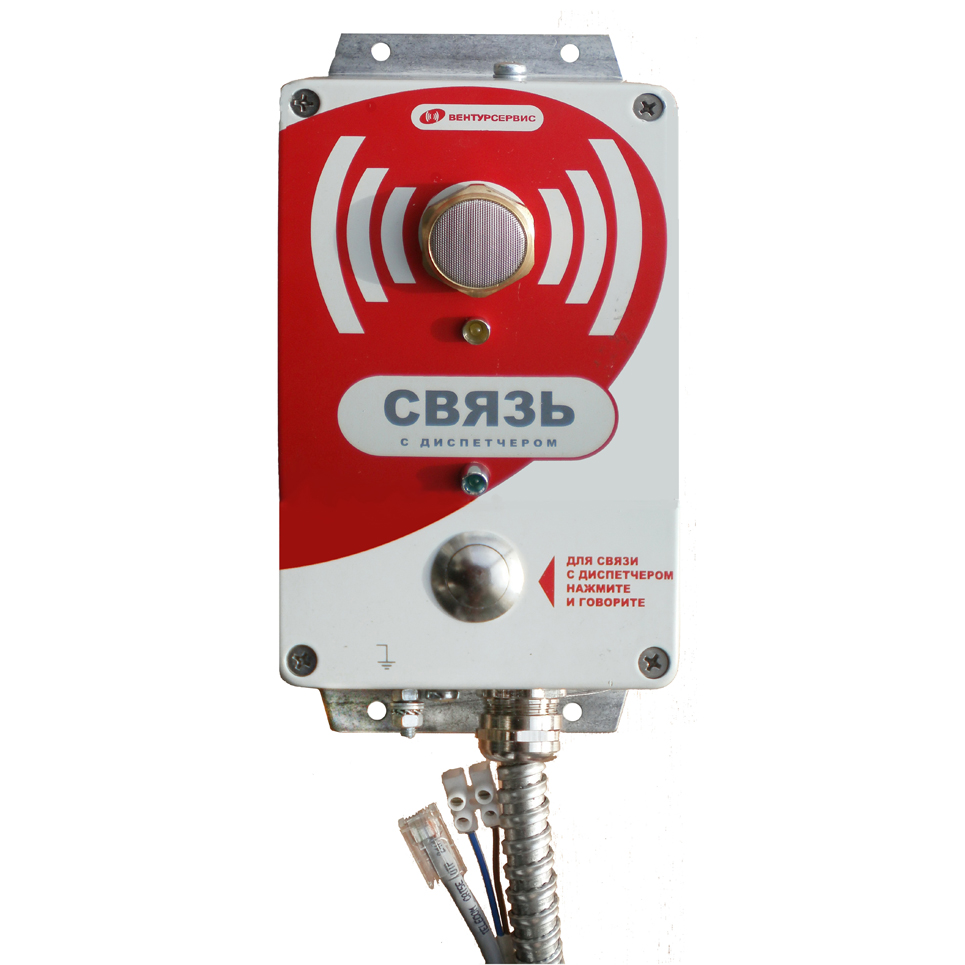

Абонентский пульт участника настенный АП24.10.Н

Изделие выполнено в металлическом корпусе, устойчивом к внешним механическим и климатическим воздействиям. Допускается эксплуатация изделия на открытом пространстве, а также в производственных помещениях и цехах предприятий с тяжелыми климатическим условиями - пониженная, повышенная температура, повышенная влажность, запылённость.

К настенным пультам всепогодного вандалостойкого исполнения АП24.10.Н подключаются внешние низкоомные (8Ом) громкоговорители. Выходная мощность встроенного усилителя пульта АП24.10.Н - 9Вт/4Вт при питании =24В/=12В соответственно.

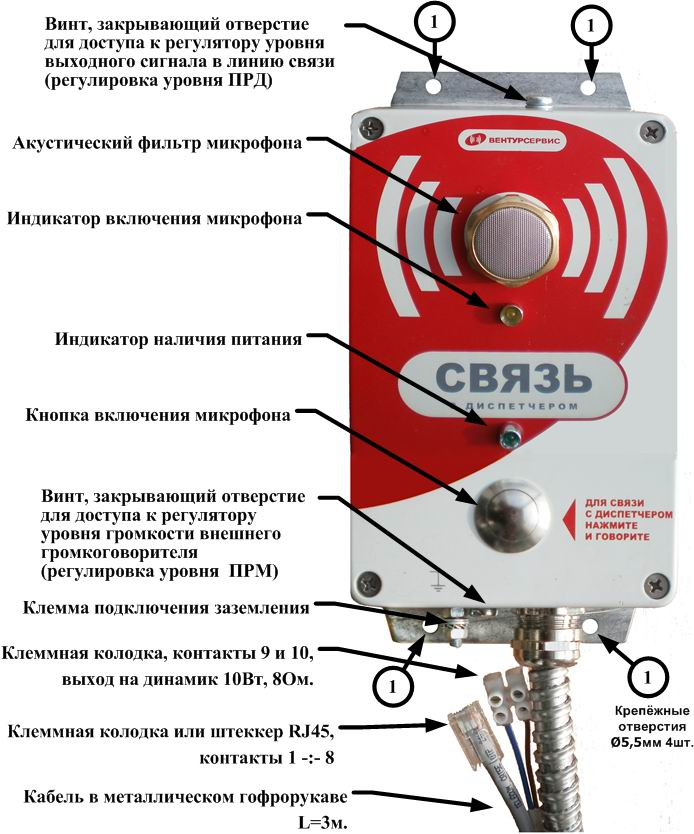

Внешний вид и назначение органов управления абонентского пульта участника.

Технические характеристики абонентского пульта АП24.10.Н.

Напряжение питания от 12В до 24В постоянного тока.

Максимальная потребляемая мощность 22Вт

Линия связи – 4х-проводная, ПРМ/ПРД – канал ТЧ

Вход и выход – симметричные, R =600 Ом

Линии внешних подключений:

2-х проводная – питание =(12В -:- 24В)

2-х проводная – контакты реле «включение микрофона»

Номинальные уровни ПРМ:  -13/0  дБ

Номинальные уровни ПРД:  -13 / +4.3 дБ

Максимальная выходная мощность при Uп =24В, Rн=8 Ом -  9 Вт

Максимальная выходная мощность при Uп =12В, Rн=8 Ом -  4 Вт

Регулировки уровня:

- по приему    -60….  0   дБ

- по передаче -13…+4,3 дБ

Сигнализация – «сухой» контакт включения микрофона на клеммной колодке

Характеристики контактов:

- максимальный ток коммутации – 1А,

- максимальное коммутируемое напряжение =100В

Габаритные размеры (без кабелей подключения) 200х100х65мм

Исполнение –IP63
