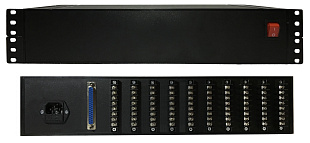

Коммутационное устройство КУ48.10 с кабелем подключения ПДСС.10
Коммутационное устройство КУ48.10 - кроссовое оборудование системы СОТС "Виват". Обеспечивает подключение и питание пульта ПДСС.10 и абонентских пультов.

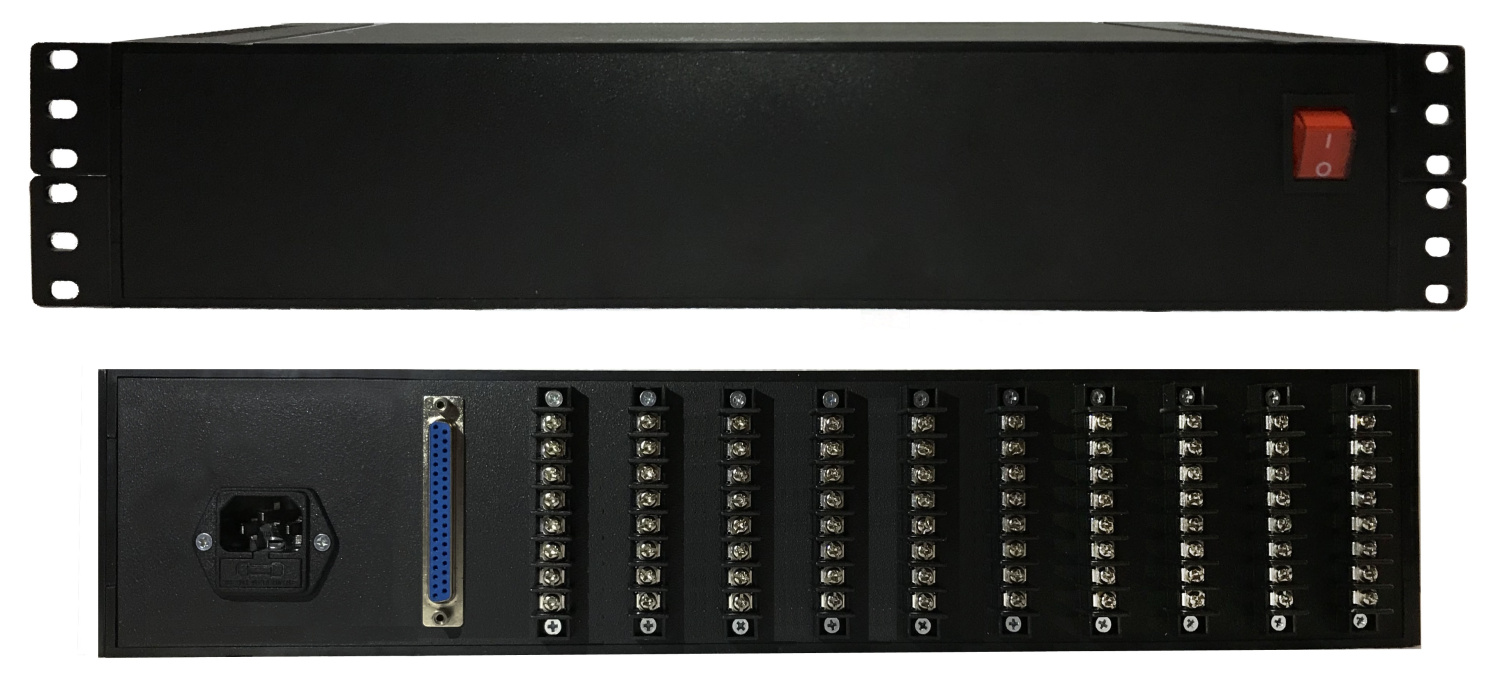

Внешний вид устройства коммутационного КУ48.10 СОТС «ВИВАТ Х.Х.Х»

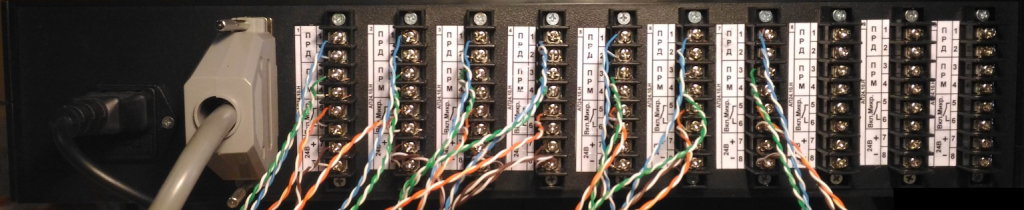

Пример подключения соединительных кабелей к коммутационному устройству.

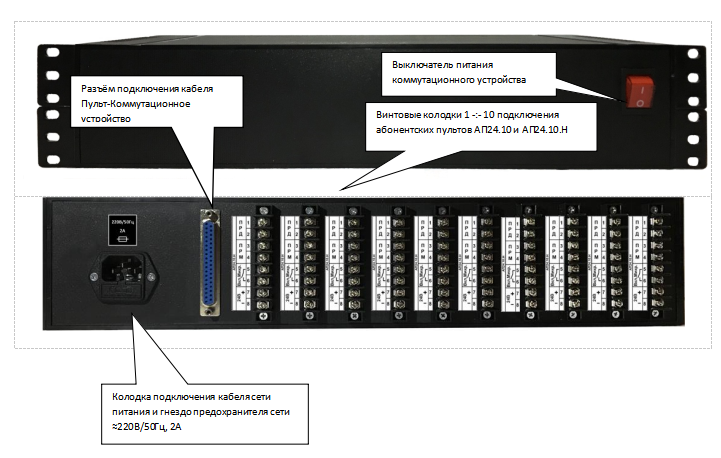

Винтовые колодки контактного устройства:
1, 2 – сигнал ПРД, выходной сигнал от абонентского устройства
3, 4 – сигнал ПРМ, сигнал от пульта диспетчера на вход абонентского устройства
5, 6 – сигнал «сухой контакт», замыкание контактов реле в абонентском устройстве при нажатии кнопки включения микрофона
7, 8 – линия подключения питания от коммутационного устройства на абонентский пульт. (=24В/1А)
Технические характеристики коммутационного устройства КУ48.10 с кабелем подключения ПДСС.10
|
Наименование параметра |
Значение |
|
Тип/количество разъемов коммутационного устройства КУ48.10 |
RJ45 – 10шт. или 8-контактные винтовые клемные колодки – 10шт. (зависит от типа коммутационного устройства) |
|
Параметры питания коммутационного устройства КУ48.10 |
С питанием от пульта ПДСС.10 или от встроенного блока питания ~220В/1,5А (зависит от типа коммутационного устройства) |
|
Габаритные размеры коммутационного устройства КУ48.10 (ДхШхВ), |
(240х120х60)мм – вариант с RJ45 (480х224х87)мм – вариант со встроенным блоком питания ≈220В/50Гц/300Вт. и с 8-контактными колодками |
|
Масса коммутационного устройства КУ48.10 |
0,98 кг – вариант с RJ45, 2,0 кг – вариант с блоком питания 300Вт |
|
Длина кабеля подключения ПДСС.10 |
3 метра. * |
* - возможна поставка кабеля с длиной по согласованию с заказчиком, но не более 10 метров.
