Пульт диспетчера селекторной связи ПДСС.10

Комплекс связи Виват
Артикул:ВАБМ. 465275.017.3

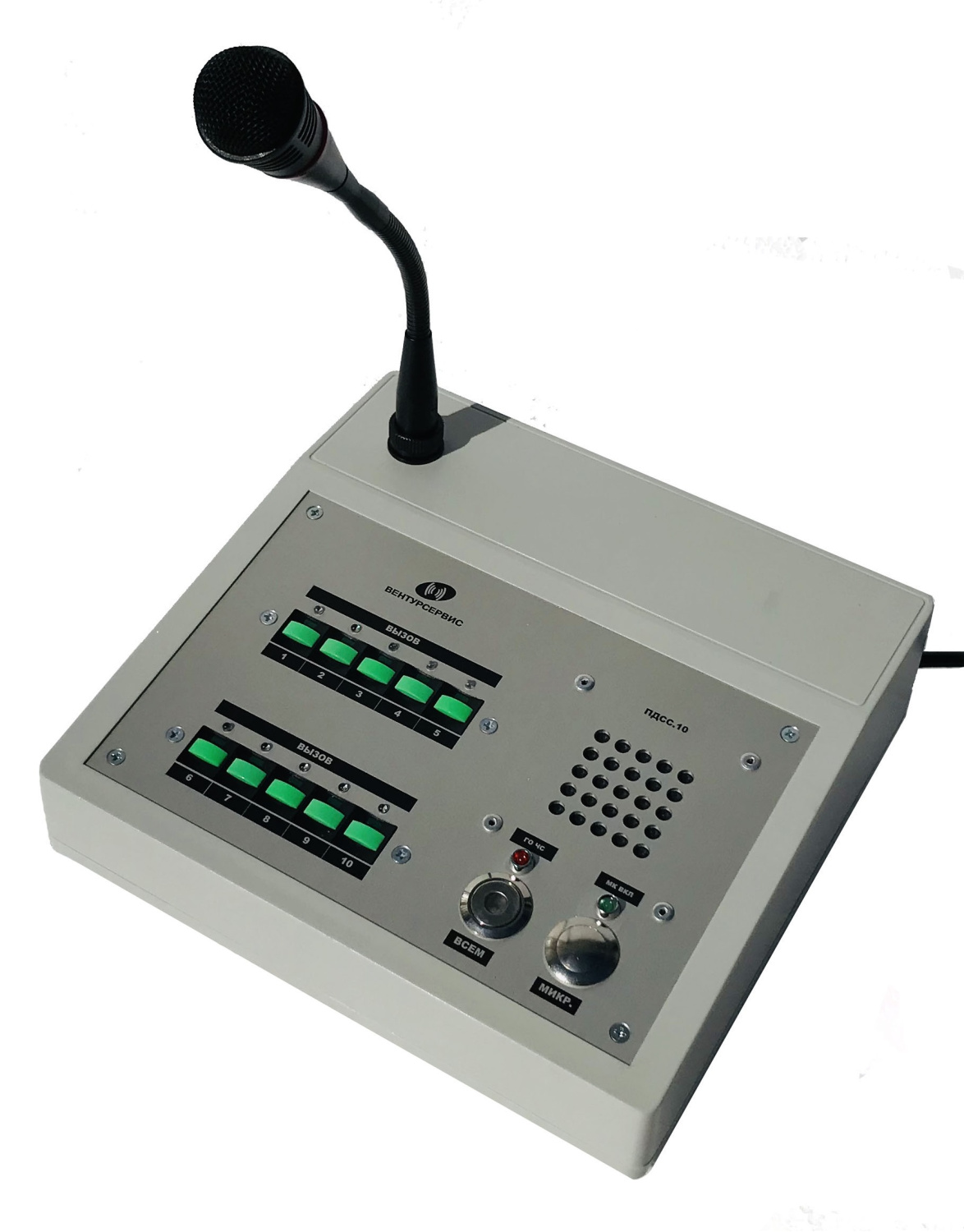

Пульт диспетчера селекторной связи   является центральным блоком системы селекторной связи на 10 абонентов. Конструкция пульта ПДСС.10 включает в себя микрофон, встроенный динамик, поле кнопок включения направлений, индикаторы включенного состояния микрофона абонентов, кнопку и индикатор включения микрофона диспетчера.

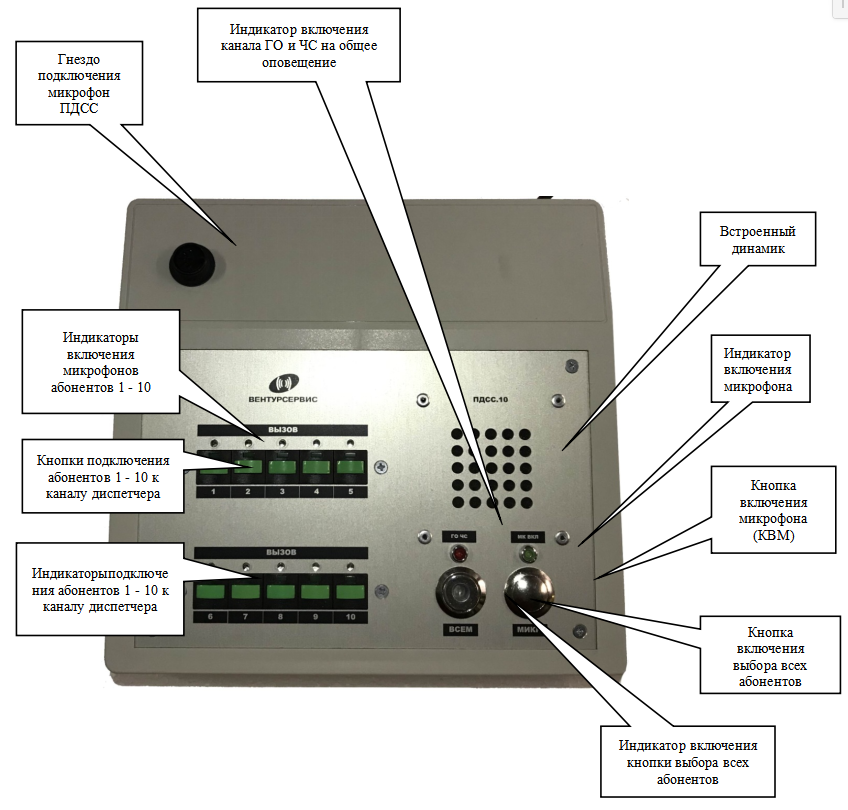

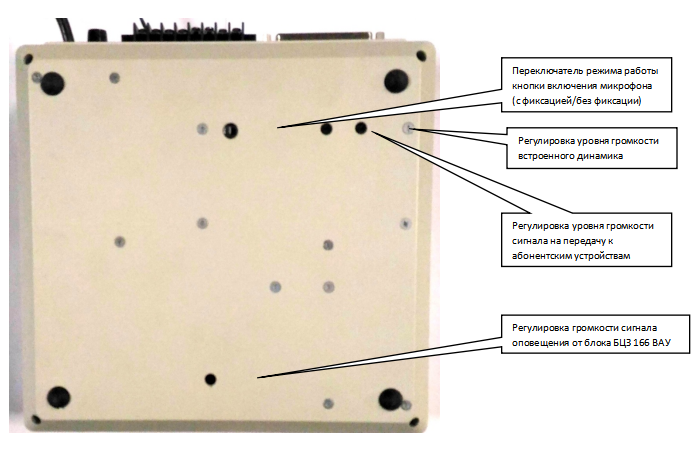

Устройство пульта диспетчера селекторной связи ПДСС.10 (рис.1).

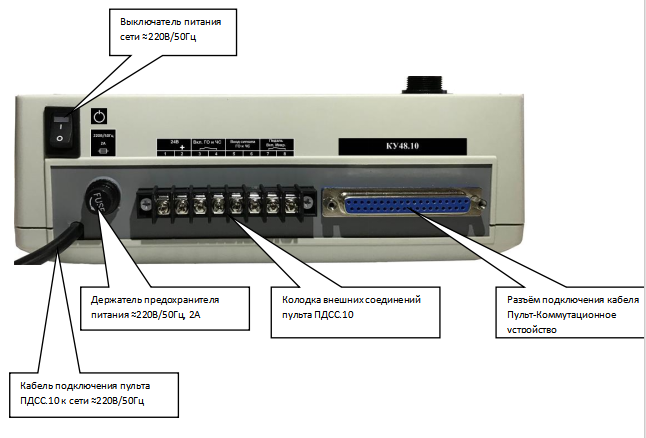

Винтовая колодка внешних соединений на задней стороне пульта ПДСС.10:

1, 2 – подключение блока резервного питания =24В/1А

3 -:- 6 – контакты для подключения блока БЦЗ 166 ВАУ системы оповещения ГО и ЧС.


3, 4 – подключение запускающих контактов от блока БЦЗ 166 ВАУ контакты 3, 4 на разъёме БЦЗ PWC15-6-M-R

5, 6 – подключение выхода сигнала оповещения от БЦЗ 166 ВАУ контакты 1, 2 на разъёме БЦЗ PWC15-6-M-R

7, 8 – контакты для подключения педали включения микрофона. (нормально – разомкнутые)


Технические характеристики пульта диспетчера селекторной связи ПДСС.10

Наименование параметра

Значение

Источники питания:

От первичной сети переменного тока –

От источника резервного питания постоянного тока -

≈220В/50Гц, 120Вт.

=24В/5А – при подключении к пульту до 10шт. АП24.10

=24В/0,5А –собственное потребление ПДСС.10

Мощность, потребляемая от сети питания,Вт.  не более

120

Номинальная выходная мощность усилителя громкоговорителяпульта диспетчера селекторной связи (ПДСС), Вт

0,25

Количество абонентских пультов  АП24.10/ АП24.10.Н, линий оповещения, подключаемых к ПДСС.10

До 10

Линия подключения абонентских пультов АП24.10/АП24.10 Н

Четырехпарный кабель сечением не менее 0,51мм2.

Например - UTP 4x2x0,51

Габаритные размеры (ДхШхВ), пульта диспетчера селекторной связи ПДСС без микрофона

(230 х 220 х 80) мм

Масса ПДСС, кг

1,150
