Комплект офисной связи "директор-секретарь" ДС-2

Комплекс предназначен для обеспечения высококачественной громкоговорящей связи между разнесенными рабочими местами директора и двух секретарей в удаленных друг от друга помещениях.

Технические характеристики

Напряжение питания - 12В постоянного тока от сетевого адаптера, входящего в комплект поставки, подключаемого к разъему типа DC 2,1/5,5 на задней стенке переговорного устройства.

Четырёх проводная линия – стандартный телефонный кабель, (4 жилы), две витых пары, (сопротивление шлейфа до 1,5кОм). Возможно использование для соединения устройств стандартных кабелей СКС.

Выходная мощность -  0,25 Вт

Предусмотрена подстройка уровня громкости встроенного динамика и чувствительности микрофона.

Возможно подключение внешних акустических систем подзвучивания помещений и систем записи переговоров.

1.3 Состав изделия

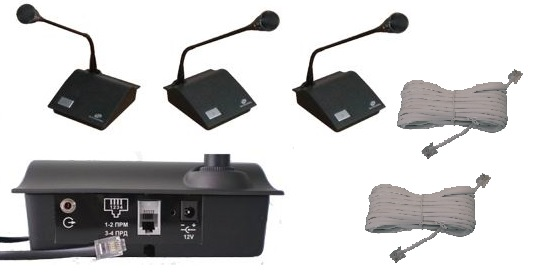

Переговорное устройство выполнено в виде настольного пульта, оборудованного микрофоном и громкоговорителем, к линии связи подключается телефонным кабелем с разъемом типа RJ11.

Комплект включает в себя три переговорных устройства, изготовленных на базе министудии магистрального комплекса связи МАКС, к которым могут подключаться акустические системы подзвучивания (в комплект не входят).

Адаптеры питания подключаются к каждому переговорному устройству.

Включение микрофона осуществляется нажатием кнопки. В зависимости от положения двухпозиционного переключателя на нижней стенке корпуса, для включения микрофона необходимо либо кратковременное нажатие кнопки, либо ее удержание во время сообщения. О включении микрофона свидетельствуют светящееся красным кольцо микрофона и подсветка кнопки.

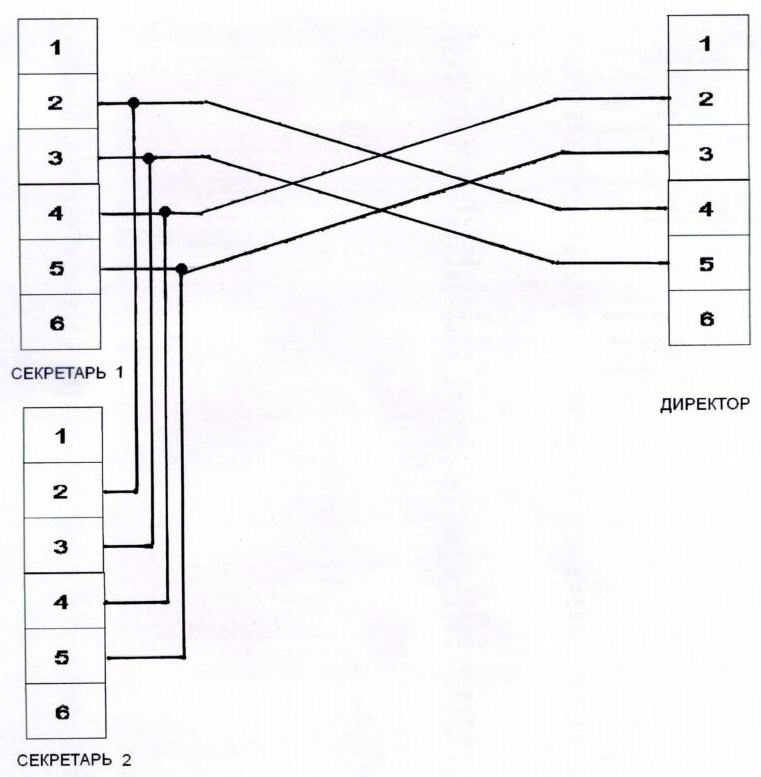

Схема подключения (разъемы RJ11-6p4c):
