Комплект связи "Вызов пациента" ВП

Комплект связи "Вызов пациента"
Артикул:ВАБМ.465312.003

Система предназначена для обеспечения  высококачественной односторонней связи «ВРАЧ-ПАЦИЕНТ».

Система рассчитана на работу в закрытых  помещениях  при:

  • температуре окружающего воздуха от +5º С до +40º С;

  • относительной влажности не более 80% при температуре не выше +25º С;

  • атмосферном давлении 630 – 800 ммрт.ст.

Технические характеристики переговорного устройства врача

Напряжение питания -   (12±0,6)В от сетевого адаптера, подключаемого к  разъему типа DC2,1/5,5 на задней стенке переговорного устройства врача.

Выходная мощность встроенного усилителя  – 0,3 Вт.

Диапазон  воспроизводимых  частот встроенного усилителя - (250-6300) Гц.

Регулировки громкости – в пределах 10 дБ.

Характеристики громкоговорителя пациента*:

  • Настенное крепление

  • Габариты: 109х109х55мм

  • Максимальная мощность встроенного динамика 10Вт. (RMS)

  • Уровень звукового давления 91dB (1Вт/1м)

  • Диапазон воспроизводимых частот встроенного динамика 300-:-8000Гц.

  • Сопротивление 8 Ом

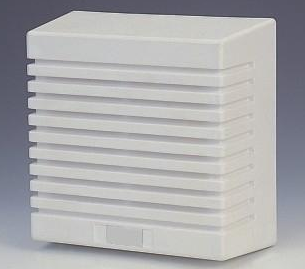

Внешний вид громкоговорителя пациента

* - Внешний вид и способ крепления громкоговорителя пациента может изменяться.

1.3 Состав изделия

Наименование

Количество

1. Переговорное устройство врача/или переговорное устройство настенное комплекта связи ВП.н

1

2. Адаптер сетевой АС-220-S-12-400

1

3. Громкоговоритель пациента

1

4. Кабель соединительный, длина 3-:-3,5м

1

5. Розетка телефонная

1

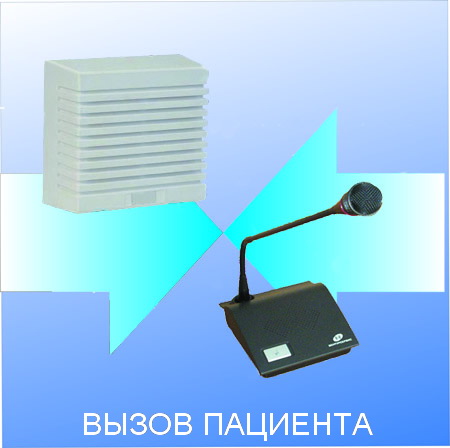

Система громкоговорящей связи состоит из переговорного устройства врача с адаптером сетевым и громкоговорителя пациента.

Переговорное устройство врача поставляется в двух вариантах – в настольном и в настенном исполнениях по согласованию с заказчиком.

Переговорное устройство врача в настольном исполнении оснащено микрофоном на гибкой «шее» и имеет индикацию включения в виде светящегося кольца. Включение микрофона системы осуществляется нажатием кнопки на переговорном устройстве врача. С левой стороны задней стенки расположен разъем 2 гнездо «Джек» 3,5 мм стерео», при помощи которого к пульту подключается громкоговоритель пациента.

Переговорное устройство врача в настенном исполнении имеет встроенный микрофон с защитной сеткой и вандалозащищённую кнопку включения микрофона. На корпусе устройства размещены светодиодные индикаторы включения питающего напряжения и включения микрофона. На нижней стороне корпуса размещены разъём питания и разъём подключения громкоговорителя пациента.

Внешний вид переговорного устройства врача в настольном исполнении.

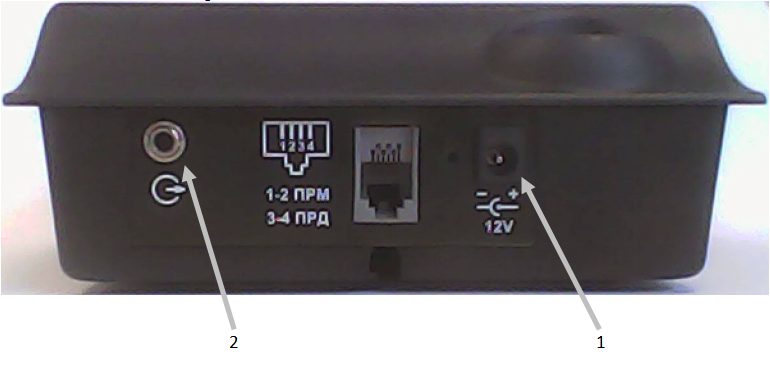

Вид со стороны  задней  панели:

  • (1) Гнездо DC 2,1/5,5  – подключение сетевого адаптера;
  • (2) Гнездо «джек» 3,5 мм стерео – подключение громкоговорителя пациента;

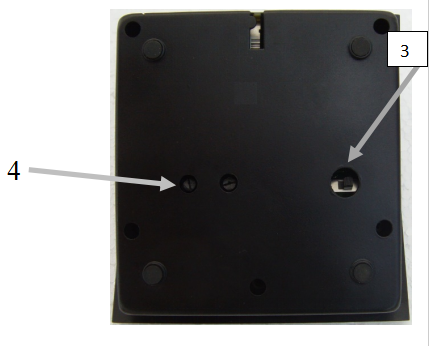

  • (3) Двухпозиционный переключатель на дне корпуса – выбор режима работы кнопки включения микрофона (фиксируемая / нефиксируемая)
  • (4) Подстроечный резистор – регулировка уровня громкости громкоговорителя пациента;

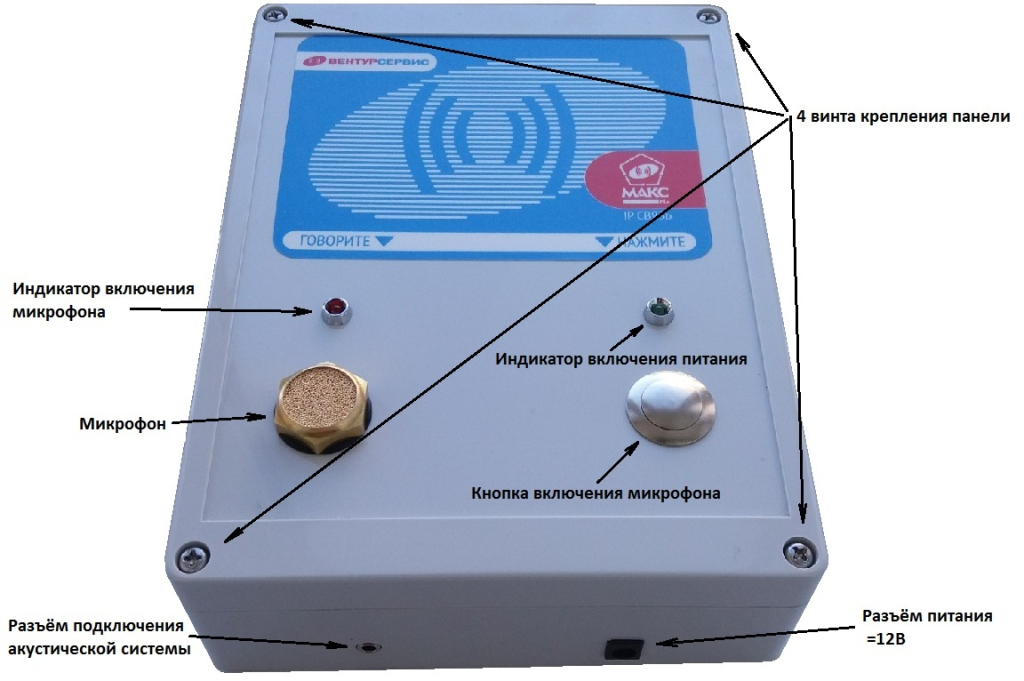

Внешний вид переговорного устройства врача в настенном исполнении.
