ЛВС офисный переговорный комплекс ДС-Е-Н

ЛВС офисный переговорный комплекс
Артикул:ВАБМ.465312.014.2

ЛВС (Ethernet) офисный переговорный комплекс ДС-Е-Н (в дальнейшем «Комплекс «ДС-Е»») предназначен для обеспечения громкоговорящей дуплексной связи между разнесенными рабочими местами директора или секретаря с удалённым абонентом (секретарём или директором) подключенным через ЛВС (Ethernet). Одно из переговорных устройств комплекса ДС-Е-Н выполнено в вандалостойком исполнении, в прочном металлическом корпусе со встроенными микрофоном и динамиком, а также с вандалостойкой кнопкой включения микрофона.

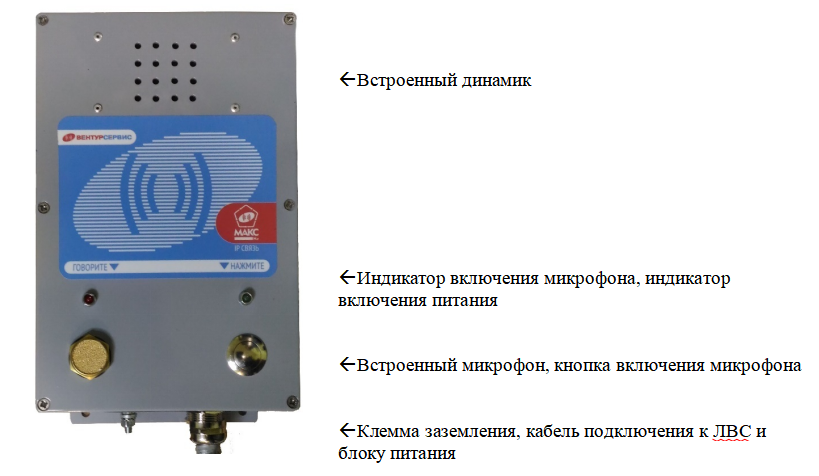

Внешний вид устройства переговорного и расположение органов управления на нижней части корпуса:


  • (1) Регулировка уровня громкости внутреннего громкоговорителя  или  внешнего устройства  подзвучивания (уровень ПРМ).

  • (2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства  подзвучивания (при  его подключении внутренний  громкоговоритель отключается);

  • (8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).

  • (10) Клавиша включения микрофона.

  • (11) Разъём для подключения микрофона.

  • (12) Индикаторвключения микрофона.

  • (13) Микрофон.

  • (14) Индикаторное кольцо микрофона.

  • (15)Микрофонная стойка.

  • (16) Регулировка уровня громкости сигнала в линию (уровень ПРД)

Внешний вид и задняя панель УП ДС-Е

  • (3) Гнездо DC 2,1/5,5  – подключение сетевого адаптера;

  • (4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).

  • (5) Индикатор передачи/приёма данных.

  • (6) Гнездо RJ45 – подключение к сети Ethernet.

  • (7) Индикатор подключения к сети Ethernet.

  • (9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).

Устройство переговорное ДС-Е-Н (УП ДС-Е-Н) состоит из металлического корпуса (содержит печатную плату, встроенные громкоговоритель и микрофон) блока питания и кабеля подключения.


Режимы работы «Комплекса «ДС-Е-Н».

Режимы подключения «Комплекса «ДС-Е-Н» к ЛВС (Ethernet).

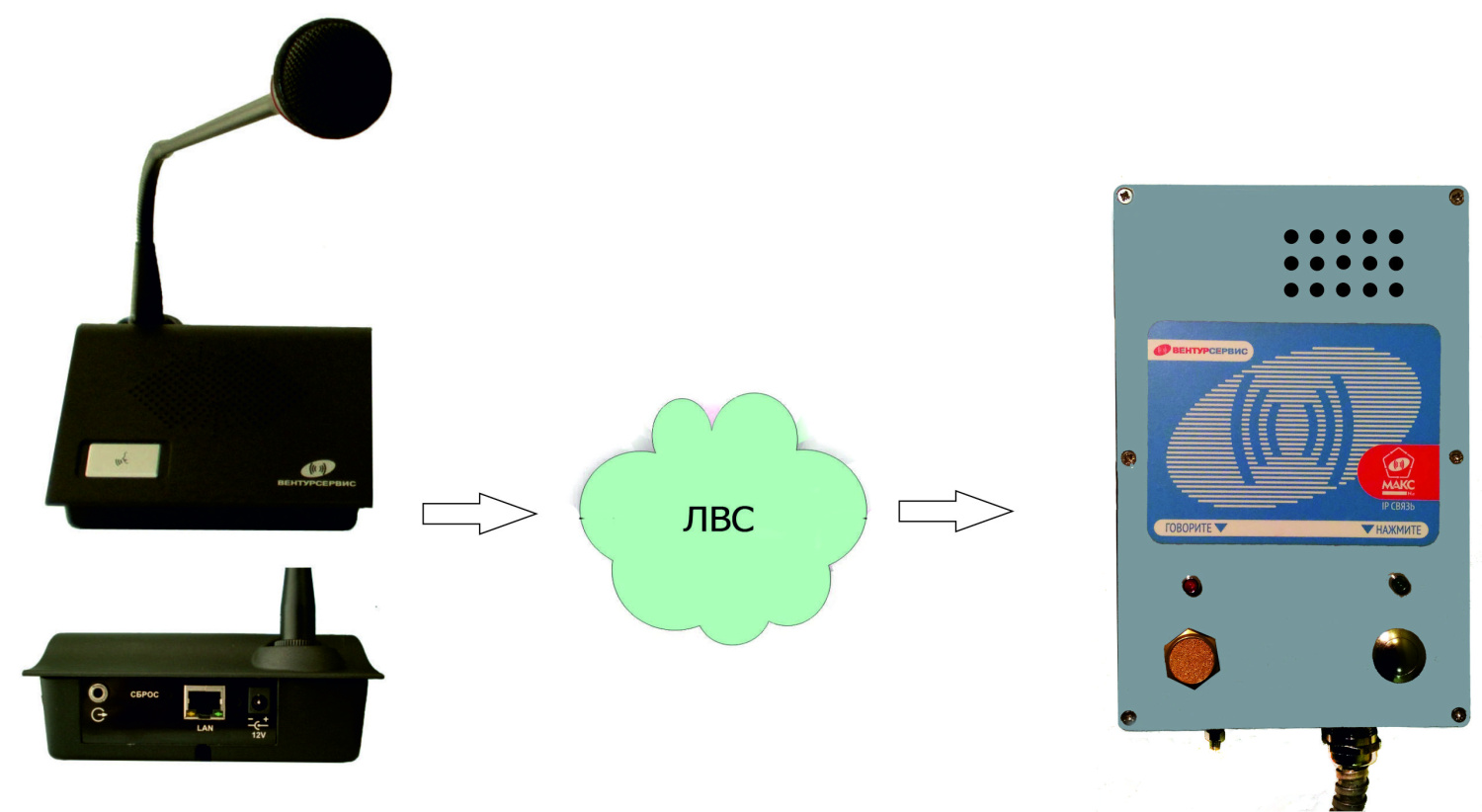

  1. Прямое подключение устройств переговорных ДС – Е (УП ДС-Е).

  2. Работа в подсети ЛВС.

  3. Работа в  разных подсетях  ЛВС.

  4. Работа в сети интернет.

Режимы работы УП ДС-Е/УП ДС-Е-Н

  1. Режим включения микрофона  УП ДС-Е «фиксируемый» (handfree).

  2. Режим включения микрофона  УП ДС-Е  «нефиксируемый».

Возможна работа устройства переговорного УП ДС-Е с устройством подзвучивания. Для этого применяются дополнительные активные звуковые колонки, подключаемые к гнезду (2).(Звуковые колонки в комплект не входят).

Возможназапись переговоров на внешнее устройство, подключаемое к гнезду (4).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры и характеристики комплекса ДС- Е-Н

№пп

Таблица №1 Основные параметры и характеристики

Значение

1

Количество устройств переговорных в комплексе ДС-Е (работают только в данной паре) (УП ДС-Е 1шт., УП ДС-Е-Н 1шт.)

2

2

Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet),

или прямое соединение перекрестным коммутационным шнуром  (crossover)

ЛВС

3

Протокол соединения

TCP/IP

4

Напряжение питания (постоянное)

12  В

5

Потребляемая мощность

6 Вт

6

Выходная мощность встроенного громкоговорителя

0,25 Вт

7

Регулировка уровня громкости по приему

есть

8

IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y.

Возможность настройки IP адресов  УП ДС-Е и параметров сети (маска сети,

основной шлюз, DNS сервер)

где Х,Y от 001 до 254

9

Возможность подключения внешних устройств подзвучивания

есть

10

Возможность записи разговора на внешнее устройство

есть

11

Качество передачи звука (частотный диапазон)

0,3-3,5 кГц

3.  СОСТАВ ИЗДЕЛИЯ

№ пп

Наименование

Количество (шт)

1

Устройство переговорное комплекса ДС-Е

1

2

Устройство переговорное ДС-Е-Н (настенное с встроенным динамиком и микрофоном)

1

3

Адаптер сетевой АС-220S-12-400

2

4

Диск CDc ПО и руководством

1

5

Паспорт

1

Руководство по эксплуатации

1

6*

Коммутационный шнур для подключения УП ДС-Е к розетке ЛВС(Ethernet)  UTPcat  5  длина 2м. (Схема разводки жил в разъёме RJ -45 – Т568В)

2

7

Кабель для прямого подключения устройств переговорных ДС-Е. Перекрестный коммутационный шнур UTPcat  5 Сrossover

(Схема разводки жил в  разъёмеRJ 45 Т568А)

По требованию заказчика

8

Устройство внешнего подзвучивания

По требованию заказчика

* - возможен обжим разъёма RJ45 непосредственно на кабеле переговорного устройства, в этом случае шнуры PatchCord не поставляются.
