ЛВС офисный переговорный комплекс ДС-Е-НН
ЛВС переговорный комплекс ДС-Е-НН (в дальнейшем «Комплекс ДС-Е-НН») предназначен для обеспечения громкоговорящей двусторонней связи между рабочим местом диспетчера и объектом, где установлено второе переговорное устройство по ЛВС (Ethernet).
Комплекс ДС-Е-НН может эксплуатироваться в помещениях при температуре окружающего воздухаот +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Удаленность устройств переговорных, входящих в комплекс ДС-Е-НН определяется параметрами (ЛВС) Ethernet.
Комплекс состоит из двух настенных переговорных устройств ДС-Е-Н.
Устройство переговорное УП ДС-Е-Н состоит из корпуса с кабелями в металлическом гофрорукаве с гнездами для подключения сети ЛВС и питания 12В.

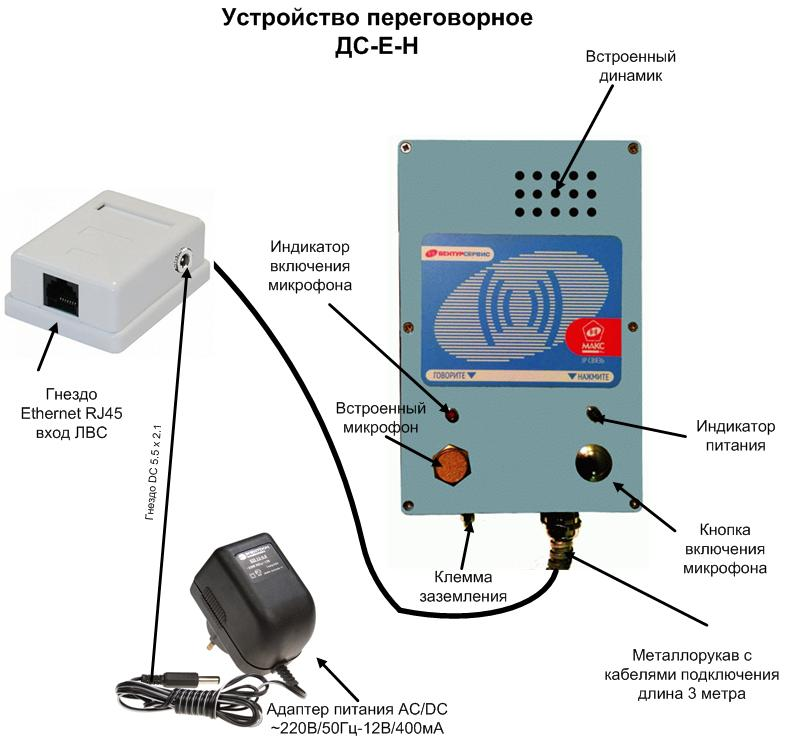

Внешний вид УП ДС-Е-Н, а также расположение органов регулировки и назначение разъемов, приведены на рисунке.
Внешний вид УП ДС-Е-Н
Режимы работы «Комплекса «ДС-Е-НН».

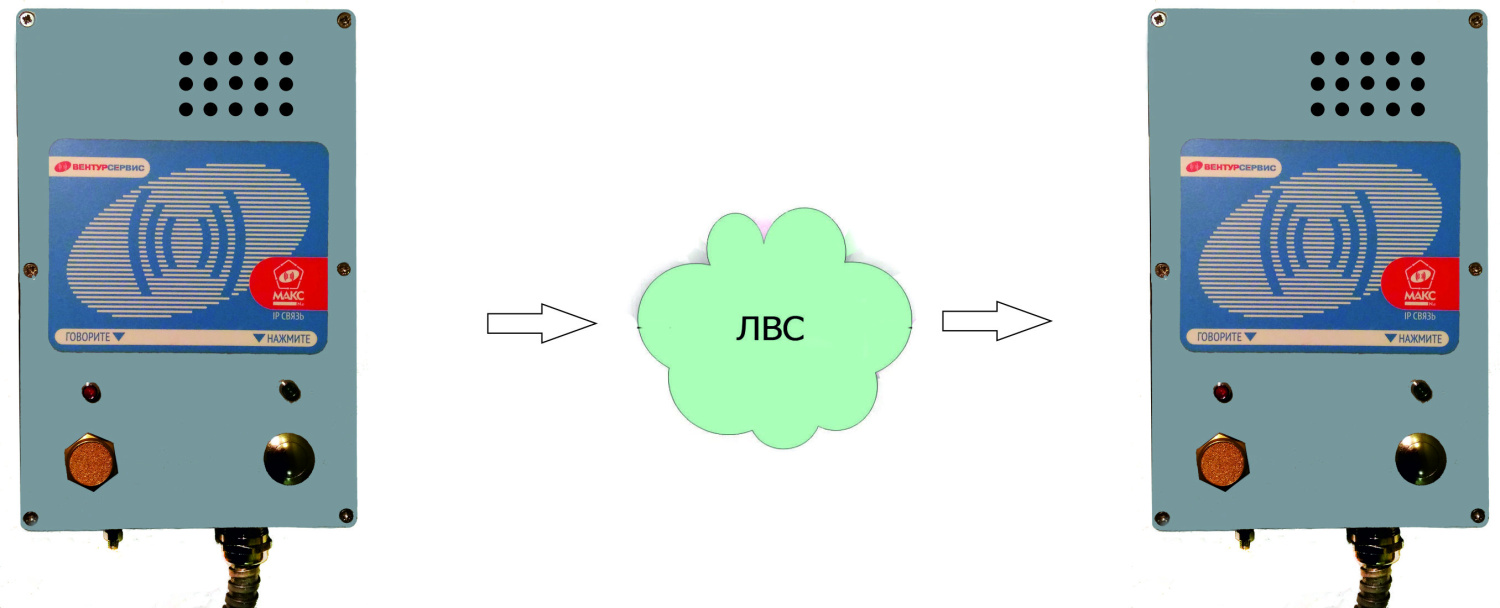

Режимы подключения «Комплекса «ДС-Е-НН» к ЛВС (Ethernet).
-
Прямое подключение устройств переговорных ДС–Е-НН (УП ДС-Е-НН).
-
Работа в подсети ЛВС.
-
Работа в разных подсетях ЛВС.
-
Работа в сети интернет.
Режимы работы УП ДС-Е-Н
-
Режим включения микрофона УП ДС-Е «фиксируемый» (handfree).
-
Режим включения микрофона УП ДС-Е «нефиксируемый»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики комплекса ДС- Е-НН
|
№пп |
Основные параметры и характеристики |
Значение |
|
1 |
Количество устройств в комплексе ДС-Е-Н (работают только в данной паре) |
ДС-Е-Н – 2шт. |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) |
12 В |
|
5 |
Потребляемая мощность |
6 Вт |
|
6 |
Выходная мощность встроенного громкоговорителя ДС-Е-Н |
0,25 Вт |
|
7 |
Регулировка уровня громкости по приему/передаче |
есть |
|
8 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов УП ДС-Е, УП ДС-Е-Н и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
9 |
Возможность подключения внешних устройств подзвучивания |
есть |
|
11 |
Качество передачи звука (частотный диапазон) |
0,3-6,5 кГц |
|
12 |
Напряжение на линейном выходном разъёме настенного блока ДС-Е-Н (возможна установка разъёма линейного выхода по требованию заказчика) ОПЦИЯ |
0 -:- 0,7 В |
|
13 |
Степень защиты оболочки настенного блока |
IP63 |
|
14 |
Исполнение |
настенные блоки |
|
15 |
Габаритные размеры настенного блока ДС-Е-Н. |
145х252х55 мм |
|
16 |
Вес ДС-Е-Н. |
2,0 кг |
|
20 |
Диапазон рабочих температур |
+5 -:- +40 °С |
СОСТАВ ИЗДЕЛИЯ
|
№ пп |
Наименование |
Количество (шт) |
|
2 |
Устройство переговорное ДС-Е-Н |
2 |
|
3 |
Адаптер сетевой АС-220S-12-400 |
2 |
|
5 |
Диск CDc ПО и руководством |
1 |
|
6 |
Паспорт |
1 |
|
7 |
Руководство по эксплуатации |
1 |
|
8* |
Шнур PatchCordкат.5е,2м для подключения УП ДС-Е-Н к розетке ЛВС(Ethernet) (Схема разводки жил в разъёме RJ45 – Т568В) |
2 |
|
9 |
Кабель для прямого подключения устройств переговорных ДС-Е. Перекрестный коммутационный шнур UTPcat 5 Сrossover (Схема разводки жил в разъёмеRJ 45 Т568А) |
По требованию заказчика |
|
10 |
Устройство внешнего подзвучивания |
По требованию заказчика |
* - возможен обжим разъёма RJ45 непосредственно на кабеле переговорного устройства, в этом случае шнуры PatchCord не поставляются.
