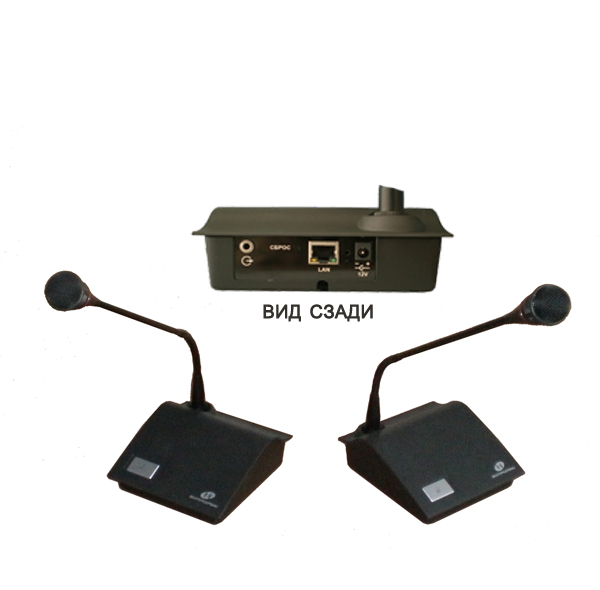

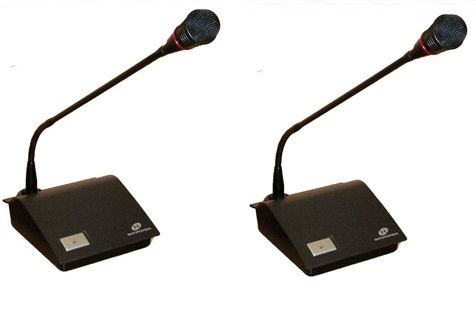

ЛВС офисный переговорный комплекс
Артикул:ВАБМ.465312.014

ЛВС (Ethernet) офисный переговорный комплекс ДС-Е  предназначен для обеспечениягромкоговорящей дуплексной связи между разнесенными рабочими местами директора и секретаря по  ЛВС (Ethernet).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№пп

Основные параметры и характеристики

Значение

1

Количество устройств переговорных в комплексе ДС-Е (работают только в данной паре)

2

2

Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet),

или прямое соединение перекрестным коммутационным шнуром  (crossover)

ЛВС

3

Протокол соединения

TCP/IP

4

Напряжение питания (постоянное)

12  В

5

Потребляемая мощность

6 Вт

6

Выходная мощность встроенного громкоговорителя

0,25 Вт

7

Регулировка уровня громкости по приему

есть

8

IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y.

Возможность настройки IP адресов  УП ДС-Е и параметров сети (маска сети,

основной шлюз, DNS сервер)

где Х,Y от 001 до 254

9

Возможность подключения внешних устройств подзвучивания

есть

10

Возможность записи разговора на внешнее устройство

есть

11

Качество передачи звука (частотный диапазон)

0,3-3,5 кГц

Комплект поставки

№ пп

Наименование

Количество

(шт)

1

Устройство переговорное комплекса ДС-Е

2

2

Адаптер сетевой АС-220S-12-400

2

3

Диск CDc ПО и руководством

1

4

Паспорт

1

5

Руководство по эксплуатации

1

6

Коммутационный шнур для подключения УП ДС-Е к розетке ЛВС(Ethernet)  UTPcat  5  длина 2м. (Схема разводки жил в разъёме RJ -45 – Т568В)

2

7

Кабель для прямого подключения устройств переговорных ДС-Е. Перекрестный коммутационный шнур UTPcat  5 Сrossover

(Схема разводки жил в  разъёме RJ 45 Т568А)

По требованию заказчика

8

Устройство внешнего подзвучивания

По требованию заказчика

УСТРОЙСТВО И РАБОТА

Устройство переговорное ДС-Е (УП ДС-Е) состоит из корпуса (содержит печатную плату и громкоговоритель) и микрофона.

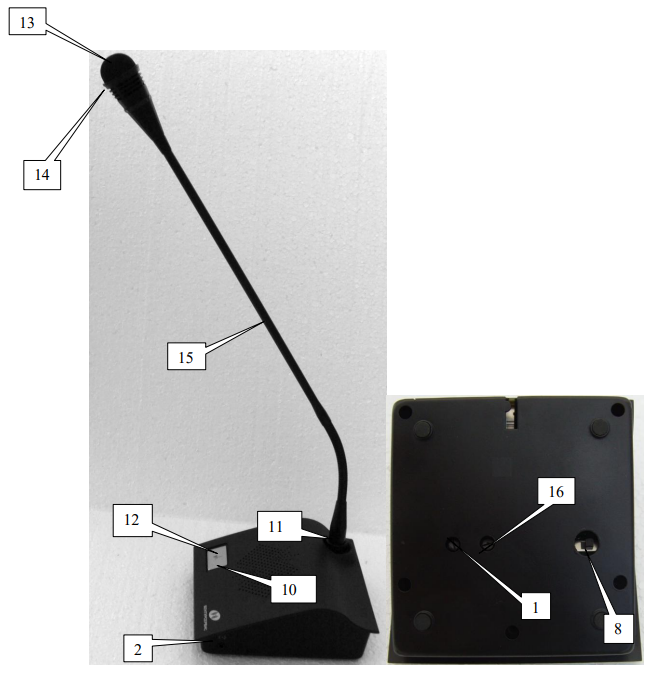

Внешний вид устройства переговорного и расположение органов управления на нижней части корпуса:

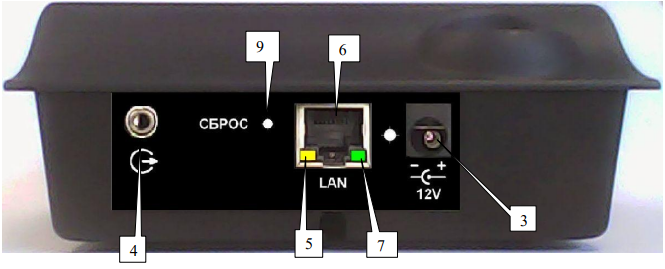

Вид  устройства переговорного УП ДС-Е  со  стороны  задней  панели:


  • (1) Регулировка уровня громкости внутреннего громкоговорителя  или  внешнего устройства  подзвучивания (уровень ПРМ).

  • (2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства  подзвучивания (при  его подключении внутренний  громкоговоритель отключается);

  • (3) Гнездо DC 2,1/5,5  – подключение сетевого адаптера;

  • (4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).

  • (5) Индикатор передачи/приёма данных.

  • (6) Гнездо RJ45 – подключение к сети Ethernet.

  • (7) Индикатор подключения к сети Ethernet.

  • (8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).

  • (9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).

  • (10) Клавиша включения микрофона.

  • (11) Разъём для подключения микрофона.

  • (12) Индикаторвключения микрофона.

  • (13) Микрофон.

  • (14) Индикаторное кольцо микрофона.

  • (15)Микрофонная стойка.

  • (16) Регулировка уровня громкости сигнала в линию (уровень ПРД)

Режимы работы «Комплекса «ДС-Е».

Режимы подключения «Комплекса «ДС-Е» к ЛВС (Ethernet).

  1. Прямое подключение устройств переговорных ДС – Е (УП ДС-Е).

  2. Работа в подсети ЛВС.

  3. Работа в  разных подсетях  ЛВС.

  4. Работа в сети интернет.

Режимы работы УП ДС-Е.

  1. Режим включения микрофона  УП ДС-Е «фиксируемый» (handfree).

  2. Режим включения микрофона  УП ДС-Е  «нефиксируемый».

Работа устройства переговорного УП ДС-Е с устройством подзвучивания.

Применяются дополнительные активные звуковые колонки, подключаемые к гнезду (2). (Звуковые колонки в комплект не входят).

Запись переговоров на внешнее устройство, подключаемое к гнезду (4).
