ЛВС переговорный комплекс ДС-Е-P

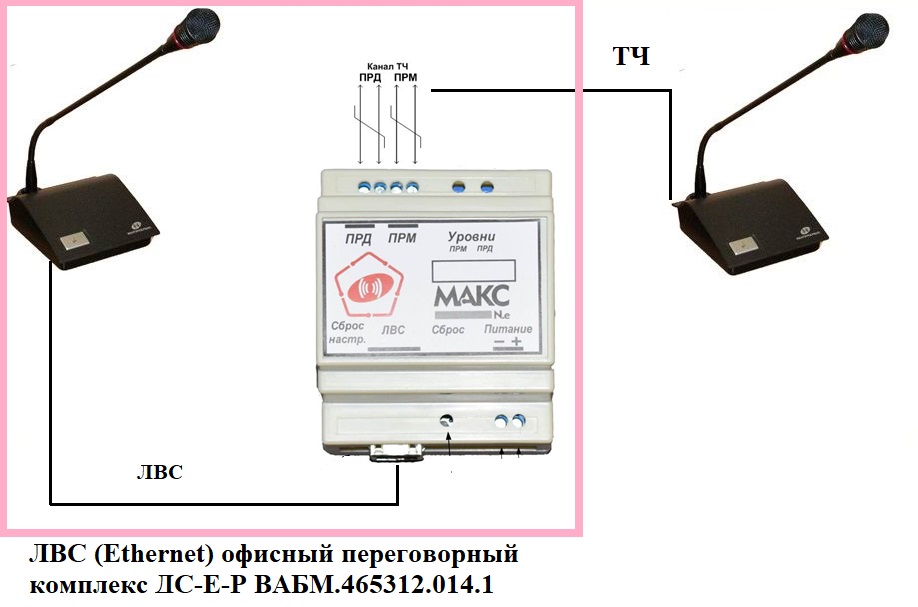

ЛВС (Ethernet) офисный переговорный комплекс ДС-Е-Р (в дальнейшем «Комплекс «ДС-Е»») предназначен для обеспечения громкоговорящей дуплексной связи между разнесенными рабочими местами директора или секретаря с удалённым абонентом (секретарём или директором) подключенным через ЛВС (Ethernet). Интерфейс подключения второго абонента должен быть совместимым со стандартным четырёхпроводным ТЧ каналом (ПРМ/ПРД - +4.3 / -13 дБ)
Устройство переговорное ДС-Е (УП ДС-Е) состоит из корпуса (содержит печатную плату и громкоговоритель) и микрофона.
Внешний вид устройства переговорного и расположение органов управления на нижней части корпуса:
-
(1) Регулировка уровня громкости внутреннего громкоговорителя или внешнего устройства подзвучивания (уровень ПРМ).
-
(2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства подзвучивания (при его подключении внутренний громкоговоритель отключается);
-
(8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).
-
(10) Клавиша включения микрофона.
-
(11) Разъём для подключения микрофона.
-
(12) Индикатор включения микрофона.
-
(13) Микрофон.
-
(14) Индикаторное кольцо микрофона.
-
(15)Микрофонная стойка.
-
(16) Регулировка уровня громкости сигнала в линию (уровень ПРД)
Внешний вид и задняя панель УП ДС-Е
-
(3) Гнездо DC 2,1/5,5 – подключение сетевого адаптера;
-
(4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).
-
(5) Индикатор передачи/приёма данных.
-
(6) Гнездо RJ45 – подключение к сети Ethernet.
-
(7) Индикатор подключения к сети Ethernet.
-
(9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).
Устройство подключения ДС-Е-Р (УП ДС-Е-Р) состоит из корпуса на DIN-рейку (содержит печатную плату и разъёмы подключения ТЧ канала) блока питания и кабеля подключения.
Внешний вид устройства преобразования ДС-Е-Р.

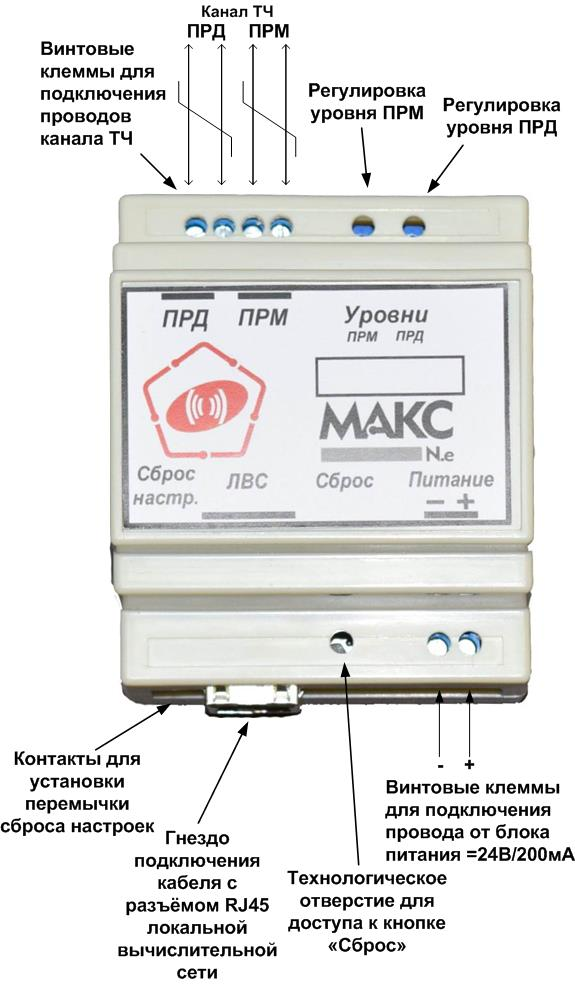

Подключение питания, назначение клемм, гнёзд разъёмов и органов управления

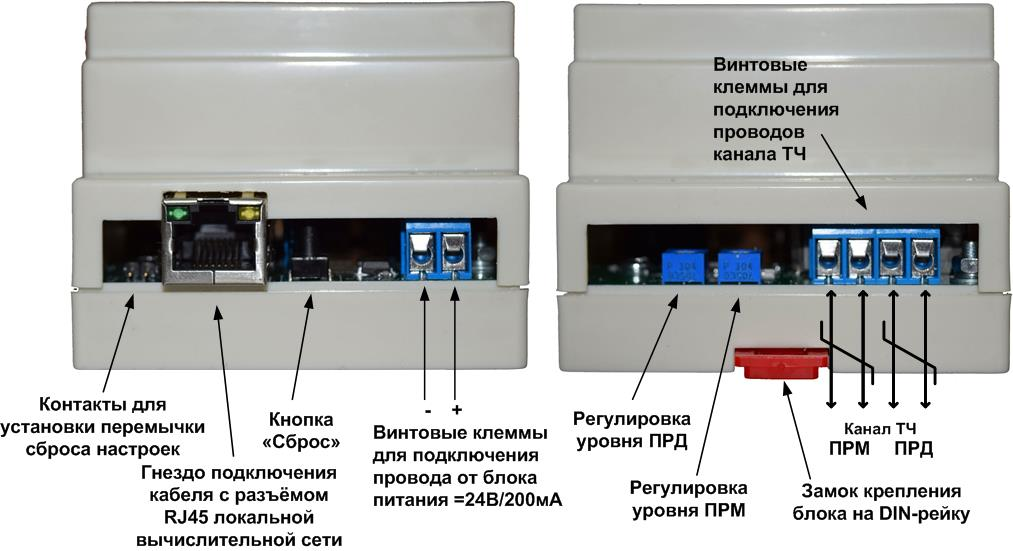

Клеммы подключения проводов канала ТЧ и подключение питания к устройству преобразования ДС-Е-Р.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики комплекса ДС-Е-Р приведены в таблице
|
№пп |
Таблица №1 Основные параметры и характеристики |
Значение |
|
1 |
Количество устройств переговорных в комплексе ДС-Е-Р (работают только в данной паре) (УП ДС-Е – 1шт. УП ДС-Е-Р – 1шт.) |
2 |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) |
12 В |
|
5 |
Потребляемая мощность |
6 Вт |
|
6 |
Выходная мощность встроенного громкоговорителя |
0,25 Вт |
|
7 |
Регулировка уровня громкости по приему |
есть |
|
8 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов УП ДС-Е и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
9 |
Возможность подключения внешних устройств подзвучивания |
есть |
|
10 |
Возможность записи разговора на внешнее устройство |
есть |
|
11 |
Качество передачи звука (частотный диапазон) |
0,3-3,5 кГц |
СОСТАВ ИЗДЕЛИЯ
|
№ пп |
Наименование |
Количество (шт) |
|
1 |
Устройство переговорное комплекса ДС-Е |
1 |
|
2 |
Устройство подключения ДС-Е-Р (на DIN-рейку с интерфейсом ТЧ канала) |
1 |
|
3 |
Адаптер сетевой АС-220S-12-400 |
2 |
|
4 |
Диск CDc ПО и руководством |
1 |
|
5 |
Паспорт |
1 |
|
|
Руководство по эксплуатации |
1 |
|
6 |
Коммутационный шнур для подключения УП ДС-Е к розетке ЛВС(Ethernet) UTPcat 5 длина 2м. (Схема разводки жил в разъёме RJ -45 – Т568В) |
2 |
|
7 |
Кабель для прямого подключения устройств переговорных ДС-Е. Перекрестный коммутационный шнур UTPcat 5 Сrossover (Схема разводки жил в разъёмеRJ 45 Т568А) |
По требованию заказчика |
|
8 |
Устройство внешнего подзвучивания |
По требованию заказчика |
