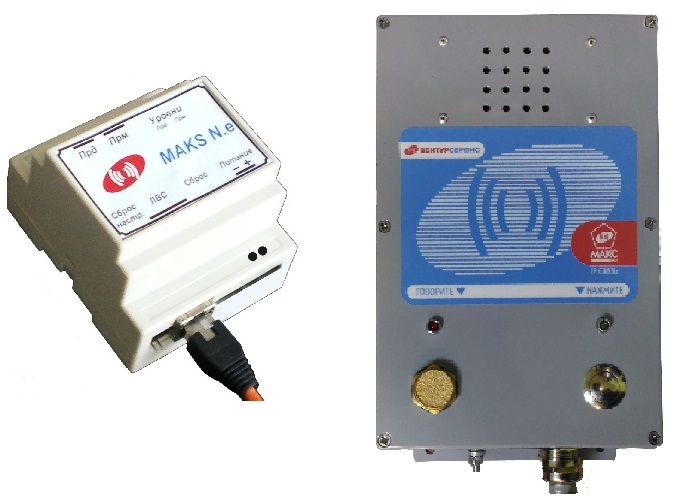

Комплект Ethernet подключения оборудования связи совещаний УП.М.р/АП.М.н-СС
Комплект Ethernet подключения оборудования связи совещаний УП.М.р/ АП.М.н-СС представляет собой парное устройств для подсоединения к связи совещаний абонента, подключенного непосредственно к локально-вычислительной сети.
УП.М.р/АП.М.н-СС образуют Ethernet парное соединение "точка-точка" для организации громкоговорящей дуплекснойсвязи.
Парный комплект состоит из:
- устройства преобразования в DIN-реечном исполнении УП.М.р с адаптером питания.
Выходные параметры устройства УП.М.р (ПРМ, ПРД) обеспечивают согласованное подключение к:
-канальной плате распределителя каналов связи РКС,
-министудии МСР,
-министудии настенная МСР.Н,
-министудии МСР.16,
-блоку селектора БС,
а также, к другим аналогичным устройствам, совместимым по уровням входных/выходных сигналов с четырёхпроводным каналом ТЧ (ПРМ/ПРД - -13дБ/+4дБ);
- абонентского пульта АП.М.н, подключаемого к локально-вычислительной сети.
Комплект Ethernet подключения оборудования связи совещаний УП.М.р/АП.М.н-ССпредназначен дляэксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Удаленность устройств, входящих в комплекс оборудования связи совещаний с Ethernet соединением определяется параметрами (ЛВС) Ethernet.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики комплекта Ethernet подключения оборудования связи совещаний УП.М.р/АП.М.н-ССприведены в таблице №1, таблице №2 соответственно:
Таблица №1
|
№ пп |
Основные параметры и характеристики |
Значение |
|
1 |
Количество устройство преобразования УП.М.р в комплекте |
Комплект из 2-х устройств |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения между устройствами комплекта УП.М.р |
TCP/IP |
|
4 |
Стандарт подключения аналоговых каналов УП.М.р |
Канал ТЧ (ПРМ/ПРД – -13дБ/+4дБ) |
|
5 |
Уровни входной/выходной сигнал УП.М.р |
ПРМ/ПРД – -13дБ/+4дБ |
|
6 |
Диапазон регулировки уровней входных/выходных сигналов на входе/выходе УП.М.р ПРМ/ПРД канала ТЧ в пределах |
по приему -6 -:- +15дБ по передаче -6 -:- +15дБ |
|
7 |
Напряжение питания (постоянное) УП.М.р |
6В -:- 24В |
|
8 |
Потребляемая мощность УП.М.р |
1,2 Вт |
|
9 |
Максимальный ток потребления УП.М.р (А.) при U=6В, |
0,2 |
|
10 |
Способ монтажа, УП.М.р |
на DIN-рейку |
|
11 |
Диапазон рабочих температур (°С) |
+5 -:- +40 |
|
12 |
Габаритные размеры (мм.) |
70х90х60 |
|
13 |
Вес(кг) |
0,150 |
|
14 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов УП.М.р и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
15 |
Стандарт компандирования |
G.711 A-закон для диапазона 0,3-6,5 кГц |
|
16 |
Требования к пропускной способности вкл. микрофон/выключен микрофон–
|
100 кБит/сек / 10 Бит/сек. |
Таблица №2.
|
№пп |
Основные параметры и характеристики |
Значение |
|
1 |
Количество абонентских пультов АП.М.н в комплекте |
1 |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) |
12 В |
|
5 |
Потребляемая мощность |
6 Вт |
|
6 |
Выходная мощность встроенного усилителя |
0,25 Вт |
|
7 |
Регулировка уровня громкости по приему |
есть |
|
8 |
Чувствительность встроенного динамика, дБ при 1Вт/1м |
88 |
|
9 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов МСР.Е и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
10 |
Возможность подключения внешних устройств подзвучивания |
нет |
|
11 |
Возможность записи разговора на внешнее устройство |
нет |
|
12 |
Стандарт компандирования |
G.711 A-закон для диапазона 0,3-3,5 кГц |
|
13 |
Требования к пропускной способности вкл. микрофон/выключен микрофон–
|
100 кБит/сек / 10 Бит/сек. |
|
14 |
Габаритные размеры (мм.) |
145х252х55 |
|
15 |
Вес (кг.) |
2,0 |
|
16 |
Вид исполнения |
Настенное исполнение в металлическом корпусе |
СОСТАВ ИЗДЕЛИЯ
|
№ п.п. |
Наименование |
Количество, шт. |
|
1 |
Устройство преобразования в DIN-реечном исполнении УП.М.р |
1 |
|
2 |
Шнур Patch Cord кат.5е,2м |
2 |
|
3 |
Адаптер сетевой АС-220-S-24-200 питание УП.М.р |
1 |
|
4 |
Абонентский пульт настенный АП.М.н |
1 |
|
5 |
Адаптер сетевой АС-220-S-12-400 |
1 |
|
6 |
Диск с программным обеспечением |
1 |
|
7 |
Паспорт и руководство по эксплуатации |
1 |
УСТРОЙСТВО И РАБОТА
Подключение устройства преобразования реечного УП.М.р.

Внешний вид устройства преобразования реечного УП.М.р.Подключение питания, назначение клемм, гнёзд разъёмов и органов управления

Клеммы подключения канала ТЧ и подключение питания к устройству УП.М.р

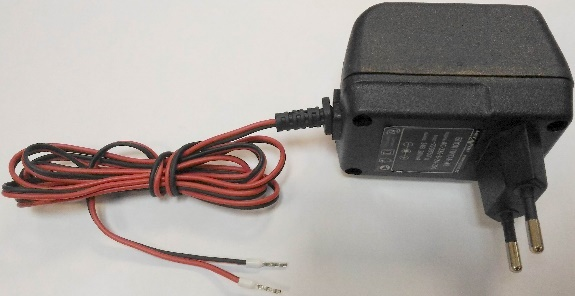

Адаптер сетевой АС-220-S-24-200 (питание УП.М.р =24В/200мА)
Устройство абонентского пульта настенного АП.М.н
Пульт АП.М.н имеет встроенный микрофон и динамик, выполнен в настенном исполнении и предназначен для использования в производственных помещениях с температурным режимом при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.

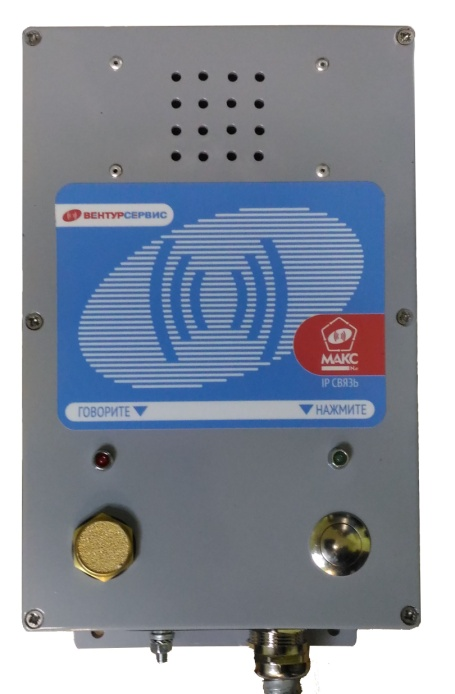

Внешний вид абонентского пультакомплекса МАКС N.e настенного - АП.М.н

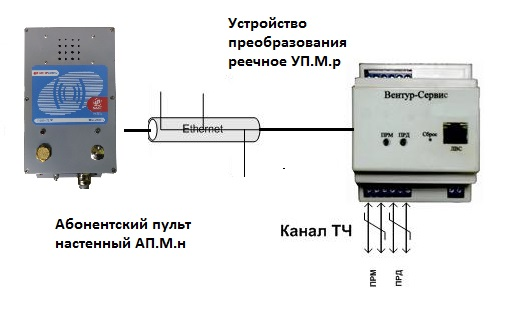

Схема подключения парных устройств комплекта Ethernet подключения оборудования связи совещаний УП.М.р/АП.М.н-СС.
Комплект Еthernet подключения оборудования связи совещаний УП.М.Р/АП.М.н-СС обеспечивает преобразование пакетной информации в аналоговый сигнал в соответствии с нормами 4 –х проводного ТЧ канала. Связь между устройствами осуществляется по схеме точка-точка.

Схема подключения парных устройств комплекта Ethernet подключения оборудования связи совещаний УП.М.р/ АП.М.н-СС.
