Комплект Ethernet подключения оборудования связи совещаний УП.М.р/АП.М-СС
Комплект Ethernet подключения оборудования связи совещаний УП.М.р/ АП.М-СС представляет собой парное устройств для подсоединения к связи совещаний абонента, подключенного непосредственно к локально-вычислительной сети.
УП.М.р/АП.М-СС образуют Ethernet парное соединение "точка-точка" для организации громкоговорящей дуплексной.
Парный комплект состоит из:
- устройства преобразования в DIN-реечном исполнении УП.М.р с адаптером питания.
- абонентского пульта АП.М, подключаемого локально-вычислительной сети
Выходные параметры устройства УП.М.р (ПРМ, ПРД) обеспечивают согласованное подключение к:
-канальной плате распределителя каналов связи РКС,
-министудии МСР,
-министудии настенная МСР.Н,
-министудии МСР.16,
-блоку селектора БС,
а также, к другим аналогичным устройствам, совместимым по уровням входных/выходных сигналов с четырёхпроводным каналом ТЧ (ПРМ/ПРД - -13дБ/+4дБ);
Комплект Ethernet подключения оборудования связи совещаний УП.М.р/АП.М-ССпредназначен для эксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Удаленность устройств, входящих в комплекс оборудования связи совещаний с Ethernet соединением?определяется параметрами (ЛВС) Ethernet.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики комплекта Ethernet подключения оборудования связи совещаний УП.М.р/АП.М-ССприведены в таблице №1, таблице №2 соответственно:
Таблица №1
|
№ пп |
Основные параметры и характеристики |
Значение |
|
1 |
Устройство преобразования для комплекса МАКС N.e реечное УП.М.р (работают только в паре с аналогичным устройством) |
Комплект из 2-х устройств |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения между устройствами комплекта УП.М.р |
TCP/IP |
|
4 |
Стандарт подключения аналоговых каналов УП.М.р |
Канал ТЧ (ПРМ/ПРД – -13дБ/+4дБ) |
|
5 |
Уровни входной/выходной сигнал УП.М.р |
ПРМ/ПРД – -13дБ/+4дБ |
|
6 |
Диапазон регулировки уровней входных/выходных сигналов на входе/выходе УП.М.р ПРМ/ПРД канала ТЧ в пределах |
по приему -6 -:- +15дБ по передаче -6 -:- +15дБ |
|
7 |
Напряжение питания (постоянное) УП.М.р |
6В -:- 24В |
|
8 |
Потребляемая мощность УП.М.р |
1,2 Вт |
|
9 |
Максимальный ток потребления УП.М.р (А.) при U=6В, |
0,2 |
|
10 |
Способ монтажа, УП.М.р |
на DIN-рейку |
|
11 |
Диапазон рабочих температур (°С) |
+5 -:- +40 |
|
12 |
Габаритные размеры (мм.) |
70х90х60 |
|
13 |
Вес(кг) |
0,150 |
|
14 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов УП.М.р и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
15 |
Стандарт компандирования |
G.711 A-закон для диапазона 0,3-6,5 кГц |
|
16 |
Требования к пропускной способности вкл. микрофон/выключен микрофон–
|
100 кБит/сек / 10 Бит/сек. |
Таблице №2.
|
№пп |
Таблица №1Основные параметры и характеристики |
Значение |
|
1 |
Количество устройств переговорных в комплексе МСР.Е (работают только в данной паре) |
2 |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) |
12 В |
|
5 |
Потребляемая мощность |
6 Вт |
|
6 |
Выходная мощность встроенного громкоговорителя |
0,25 Вт |
|
7 |
Регулировка уровня громкости по приему |
есть |
|
8 |
Чувствительность встроенного динамика, дБ при 1Вт/1м |
88 |
|
9 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов МСР.Е и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
10 |
Возможность подключения внешних устройств подзвучивания |
есть |
|
11 |
Возможность записи разговора на внешнее устройство |
есть |
|
12 |
Стандарт компандирования |
G.711 A-закон для диапазона 0,3-3,5 кГц |
|
13 |
Требования к пропускной способности вкл. микрофон/выключен микрофон–
|
100 кБит/сек / 10 Бит/сек. |
СОСТАВ ИЗДЕЛИЯ
|
№ п.п. |
Наименование |
Количество, шт. |
|
2 |
Устройство преобразования в DIN-реечном исполнении УП.М.р |
1 |
|
3 |
Шнур Patch Cord кат.5е,2м |
1 |
|
5 |
Адаптер сетевой АС-220-S-24-200 питание УП.М.р |
1 |
|
1 |
Абонентский пульт АП.М |
1 |
|
2 |
Шнур Patch Cord кат.5е,2м |
1 |
|
3 |
Адаптер сетевой АС-220-S-12-400 |
1 |
|
4 |
Диск с программным обеспечением |
1 |
|
5 |
Паспорт и руководство по эксплуатации |
1 |
Подключение устройства преобразования реечного УП.М.р.
Внешний вид устройства преобразования УП.М.р. Подключение питания, назначение клемм, гнёзд разъёмов и органов управления
Клеммы подключения канала ТЧ и подключение питания к устройству УП.М.р

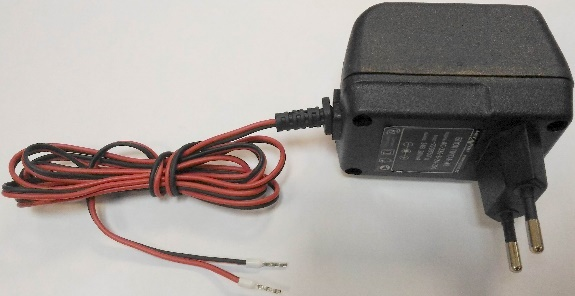

Адаптер сетевой АС-220-S-24-200 (питание УП.М.р =24В/200мА)
Устройство абонентского пульта АП.М
Абонентский пульт АП.М состоит из корпуса (содержит печатную плату и громкоговоритель) и микрофона.
а) Внешний вид пульта диспетчера АП.М и расположение органов управления на нижней части корпуса:
б) Вид абонентского пульта диспетчера АП.М со стороны задней панели:
· (1) Регулировка уровня громкости внутреннего громкоговорителя или внешнего устройства подзвучивания (уровень ПРМ).
· (2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства подзвучивания (при его подключении внутренний громкоговоритель отключается);
· (3) Гнездо DC 2,1/5,5 – подключение сетевого адаптера;
· (4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).
· (5) Индикатор передачи/приёма данных.
· (6) Гнездо RJ45 – подключение к сети Ethernet.
· (7) Индикатор подключения к сети Ethernet.
· (8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).
· (9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).
· (10) Клавиша АППАРАТНОГО включения микрофона.
· (11) Разъём для подключения микрофона.
· (12) Индикаторвключения микрофона.
· (13) Микрофон.
· (14) Индикаторное кольцо микрофона.
· (15)Микрофонная стойка.
· (16) Регулировка уровня громкости сигнала в линию (уровень ПРД)
Схема подключения парных устройств комплекта Ethernet подключения оборудования связи совещаний УП.М.р/АП.М-СС.
Комплект Еthernet подключения оборудования связи совещаний УП.М.Р/ АП.М-СС преобразование пакетной информации в аналоговый сигнал в соответствии с нормами 4–х проводного ТЧ канала. Связь между устройствами осуществляется по схеме точка-точка.
Независимо от режима работы внешних устройств, устройство УП.М.р по входу ПРМ всегда принимает входящий сигнал от канала ТЧ и передаёт его в канал Ethernet, а по выходу ПРД, всегда транслирует сигнал, поступающий из канала Ethernet (т.е. вход/выход ПРД/ПРМ всегда открыты)

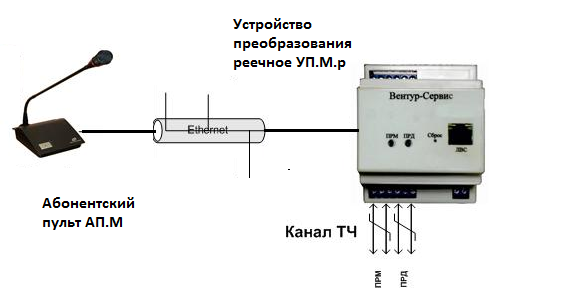

Схема подключения парных устройств комплекта Ethernet подключения оборудования связи совещаний УП.М.р/ АП.М-СС.
