Комплект Ethernet подключения оборудования связи совещаний УП.М.р/УП.М.р-СС
Комплект Ethernet подключения оборудования связи совещаний УП.М.р / УП.М.р-сс предназначен для преобразования интерфейса стандартного четырёхпроводного канала ТЧ (ПРМ/ПРД - -13дБ/+4дБ) в канал совместимый с Ethernet для обеспечения громкоговорящей дуплексной связи между абонентами связи совещаний.
Комплект состоит из двух устройств преобразования в реечном исполнении УП.М.р с адаптерами питания.
УП.М.р/УП.М.р-СС образуют Ethernet соединение "точка-точка".
Выходные параметры устройства УП.М.р (ПРМ, ПРД) обеспечивают согласованное подключение к:
-канальной плате распределителя каналов связи РКС,
-министудии МСР,
-министудии настенная МСР.Н,
-министудии МСР.16,
-блоку селектора БС.
Комплект Ethernet подключения оборудования связи совещаний УП.М.р / УП.М.р-сспредназначен для эксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Удаленность устройств, входящих в комплекс оборудования связи совещаний с Ethernet соединением определяется параметрами (ЛВС) Ethernet.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики комплекта Ethernet подключения оборудования связи совещаний УП.М.р / УП.М.р-ссприведены в таблице.
|
№ пп |
Основные параметры и характеристики |
Значение |
|
1 |
Устройство преобразования для комплекса МАКС N.e реечное УП.М.р (работают только в данной паре) |
2 шт. |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения между устройствами комплекта УП.М.р |
TCP/IP |
|
4 |
Выходной сигнал УП.М.р |
ПРМ/ПРД – -13дБ/+4дБ |
|
5 |
Возможность регулировки уровней ПРМ/ПРД на входе/выходе устройств УП.М.р |
по приему -6 -:- +15дБ по передаче -6 -:- +15дБ |
|
6 |
Напряжение питания (постоянное) |
6В -:- 24В |
|
7 |
Потребляемая мощность |
6 Вт |
|
9 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов УП.М.р и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
12 |
Качество передачи звука (частотный диапазон) |
0,3-3,5 кГц или 0,3-6,5 кГц |
СОСТАВ ИЗДЕЛИЯ
|
№ пп |
Наименование |
Количество (шт) |
|
2 |
Устройство преобразования для комплекса МАКС N.e реечное УП.М.р |
2 |
|
4 |
Адаптер сетевой АС-220-S-24-200 питание УП.М.р |
2 |
|
5 |
Диск CDc ПО |
1 |
|
5 |
Паспорт, руководство по эксплуатации |
1 |
|
7 |
Шнур Patch Cord кат.5е,2м |
2 |

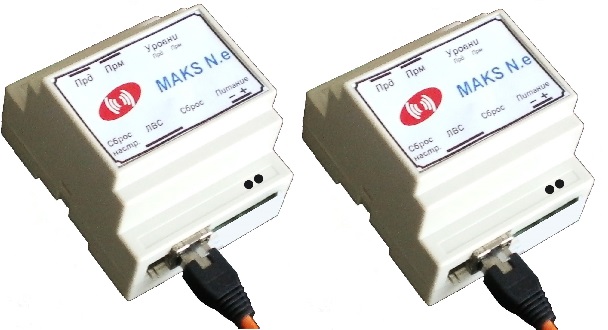

Внешний вид устройства преобразования УП.М.р. Подключение питания, назначение клемм, гнёзд разъёмов и органов управления
Клеммы подключения канала ТЧ и подключение питания к устройству УП.М.р
Адаптер сетевой АС-220-S-24-200 (питание УП.М.р =24В/200мА)
Возможно питание адаптеров УП.М.р от других источников постоянного тока напряжением от =6В до =24В.
Устройство преобразования для комплекса МАКС N.e реечное – УП.М.р обеспечивает преобразование пакетной информации в аналоговый сигнал в соответствии с нормами 4–х проводного ТЧ канала. Связь между устройствами осуществляется по схеме точка-точка.
Устройство преобразования реечное – УП.М.р поставляется в DIN-реечном конструктивном исполнении.
УП.М.р может использоваться в следующих комплектациях:
УП.М.р – УП.М.р (сервер – клиент) для трансляции канала ТЧ через Ethernet, а также для для передачи низкочастотных звуковых сигналов совместимых уровней через Ethernet в одном или в двух направлениях. Например, для создания систем адресного оповещения. (Базовый – основной комплект поставки).
Технические характеристики УП.М.р
|
Наименование параметра |
Значение |
|
Напряжение питания. (В.) |
6-:-24 |
|
Максимальный ток потребления (А.) |
0,2 |
|
Среда передачи данных |
ЛВС(Ethernet), канал ТЧ |
|
Протокол соединения |
TCP/IP, ТЧ (ПРМ/ПРД – -13дБ/+4дБ) |
|
Органы регулировки/диапазон регулировки |
ПРМ, ПРД - (-6дБ-:-+15дБ) |
|
Возможность настройки IP адресов и параметров сети |
есть |
|
Качество передачи звука (частотный диапазон) |
0,3-3,5 кГц или 0,3-6,5 кГц |
|
Способ монтажа |
на DIN-рейку |
|
Диапазон рабочих температур (°С) |
+5 -:- +40 |
|
Возможность подключения внешних устройств подзвучивания |
нет |
|
Возможность подключения устройств записи переговоров |
нет |
|
Габаритные размеры (мм.) |
70х90х60 |
|
Вес(кг) |
0,150 |
Режимы работы УП.М.р.

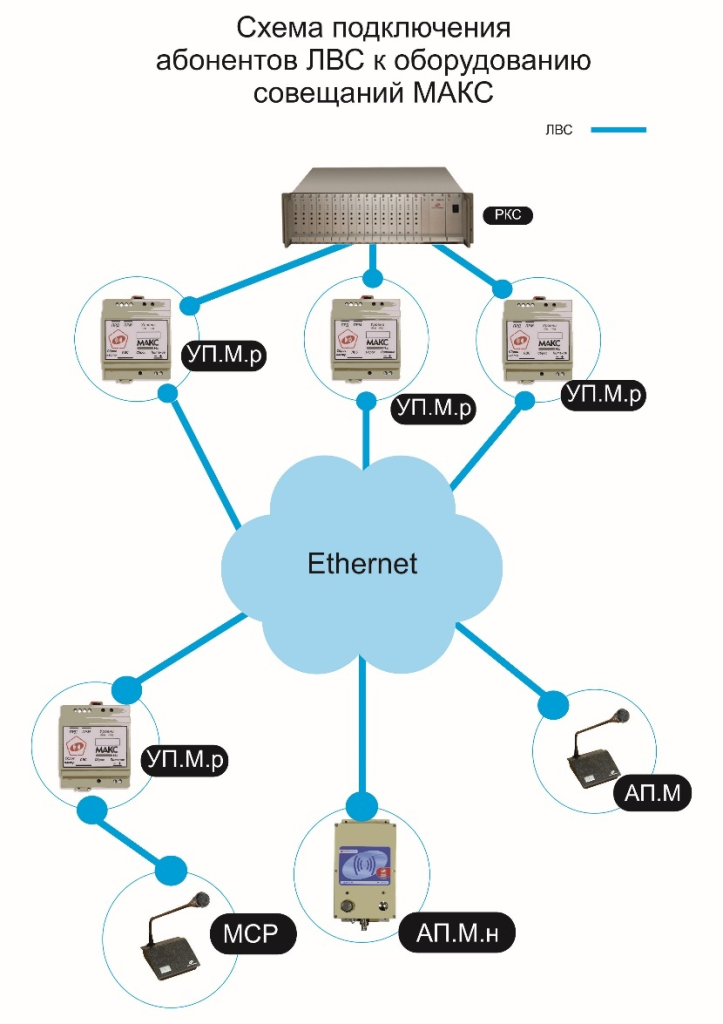

Режимы подключения УП.М.р к ЛВС (Ethernet).
1.6.1 Прямое подключение устройств УП.М.р.
1.6.2 Работа в подсети ЛВС.
1.6.3 Работа в разных подсетях ЛВС.
1.6.4 Работа в сети интернет.
Независимо от режима работы внешних устройств, устройство УП.М.р по входу ПРМ всегда принимает входящий сигнал от канала ТЧ и передаёт его в канал Ethernet, а по выходу ПРД, всегда транслирует сигнал, поступающий из канала Ethernet (т.е. вход/выход ПРД/ПРМ всегда открыты)
