Комплекс связи МАКС.N.e
Наименование и обозначение изделия: Комплекс оперативно-технологической связи «МАКС N.e» ("МАКС N.e" КОТС) ВАБМ.465.275.2
Комплекс МАКС N.e предназначен для организации оперативно-технологической связи по сети ЛВС (Ethernet) с двусторонней (совещания) и односторонней (оповещение) передачей голосовых и звуковых сигналов с участием до 256 абонентских устройств.
Рабочие места абонентов оснащены настольными пультами с микрофоном на гибкой ножке и настенными микрофонными пультами с высокой степенью защиты IP. Для оповещения устанавливаются IP настенные громкоговорители КИ10-Н.е и приемные устройства УП.М.
Система имеет 7 типов лицензий в зависимости от количества абонентов или зон.
1 тип - 4 абонента
2 тип - 8 абонентов
3 тип - 16 абонентов
4 тип - 32 абонента
5 тип - 64 абонента
6 тип - 128 абонентов
7 тип - 256 абонентов (максимальное поддерживаемое количество абонентов)

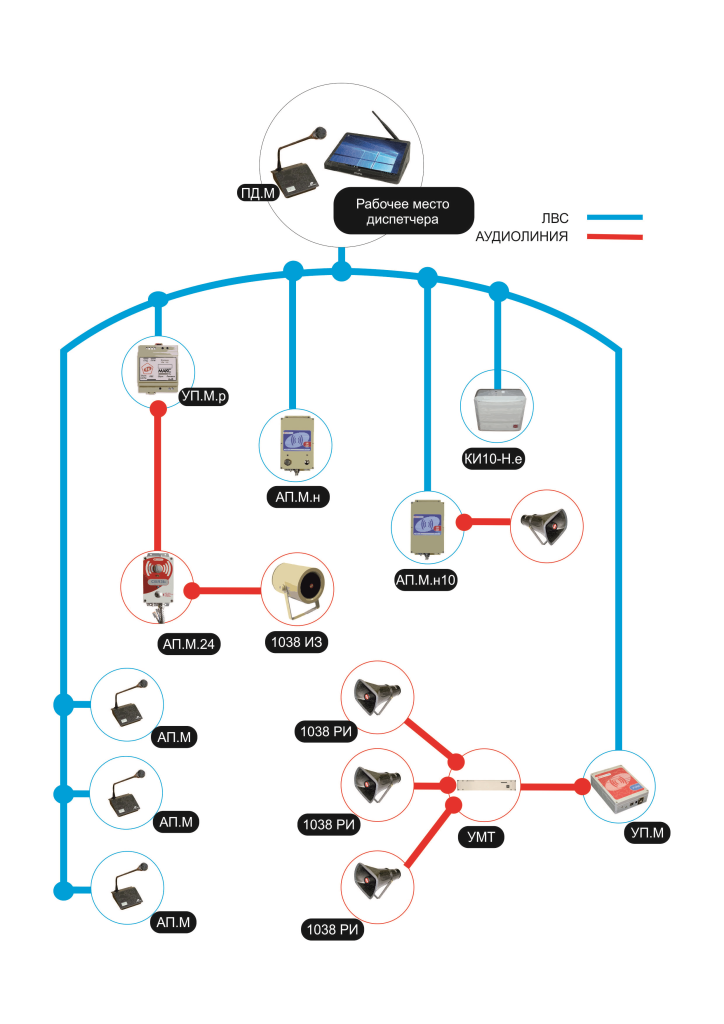

Абонентские устройства, АУ - пульт диспетчера комплекса оперативно-технологической связи МАКС N.e ПД.М N.e, абонентские пульты АП.М и АП.М.н, излучатель настенный для ЛВС КИ10-Н.е и устройство приемное для комплекса МАКС N.e УП.М, устройство преобразования комплекса МАКС N.e реечное УП.М.р, абонентский пульт комплекс МАКС N.e настенный с усилителем АП.М.н.10, устройство преобразования для комплекса МАКС N.e реечное со встроенным усилителем УП.М.10.р.
ПД.М N – пульт диспетчера комплекса МАКС N.e
АП.М – абонентский пульт комплекса МАКС N.e
АП.М.н – абонентский пульт комплекса МАКС N.e настенный

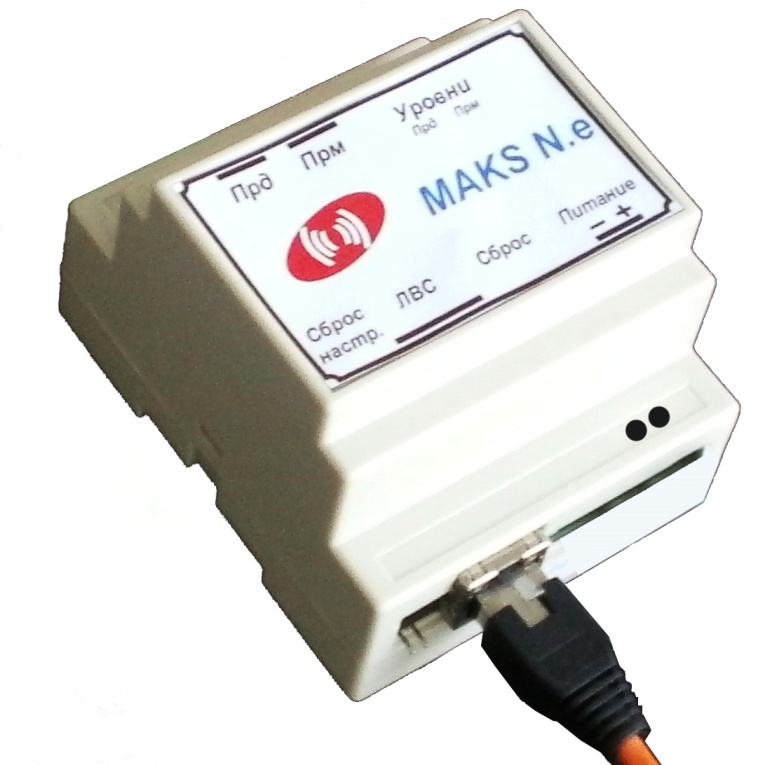

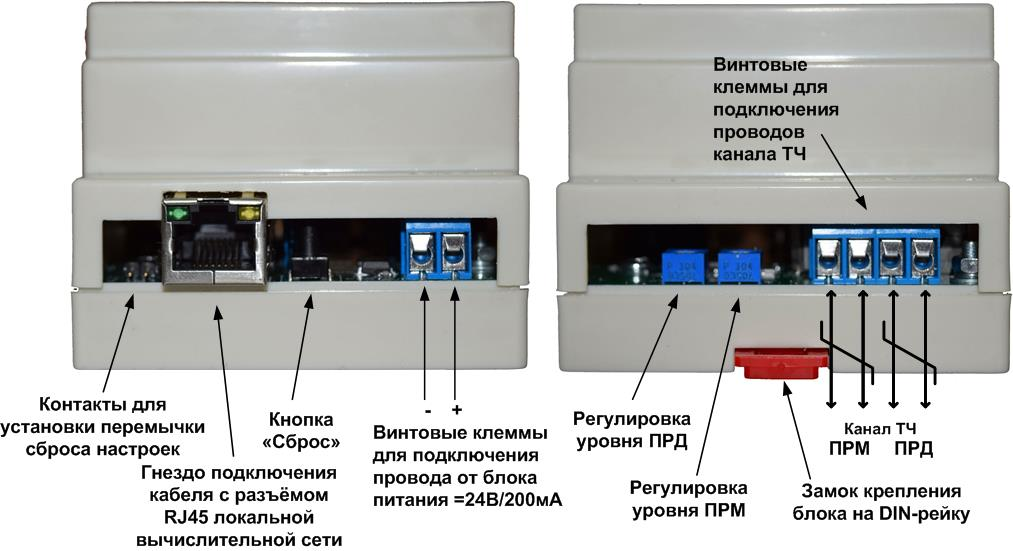

УП.М.р – устройство преобразования для комплекса МАКС N.e реечное

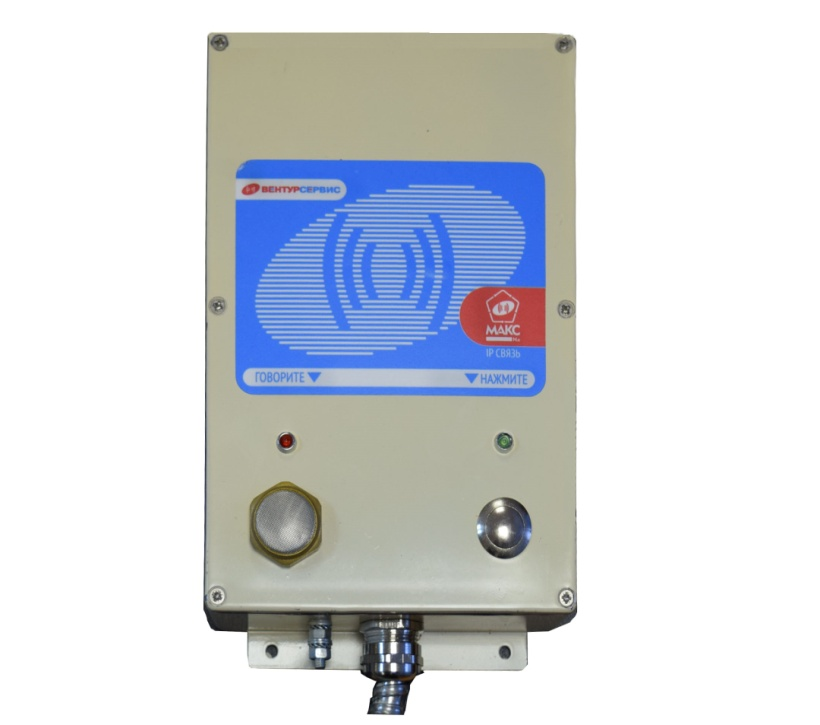

АП.М.24 – абонентский пульт участника выносной

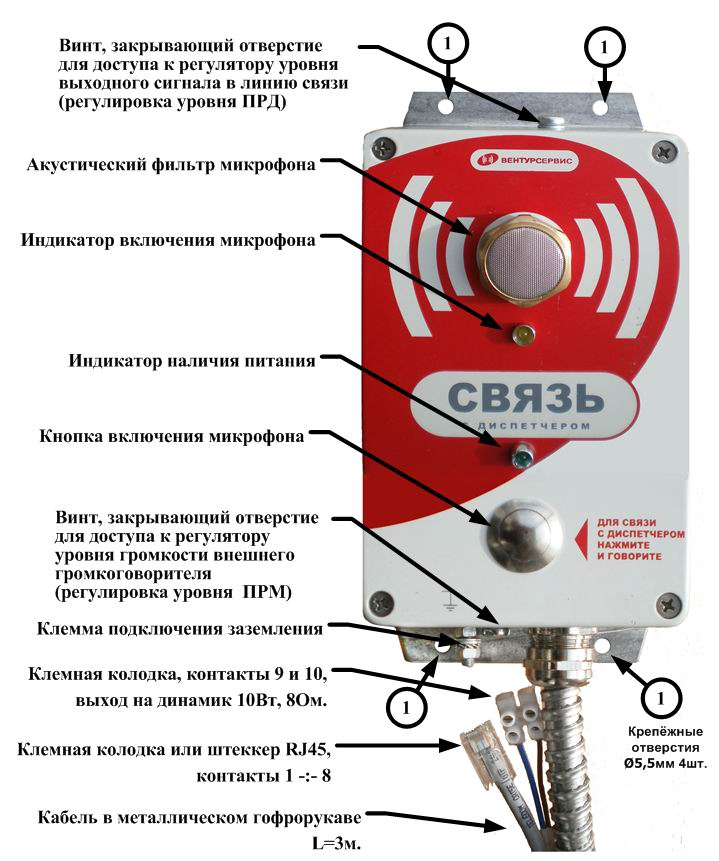

АП.М.н.10 - абонентский пульт комплекс МАКС N.e настенный с усилителем
УП.М – устройство приемное для комплекса МАКС N.e
КИ10-Н.е - излучатель настенный для ЛВС

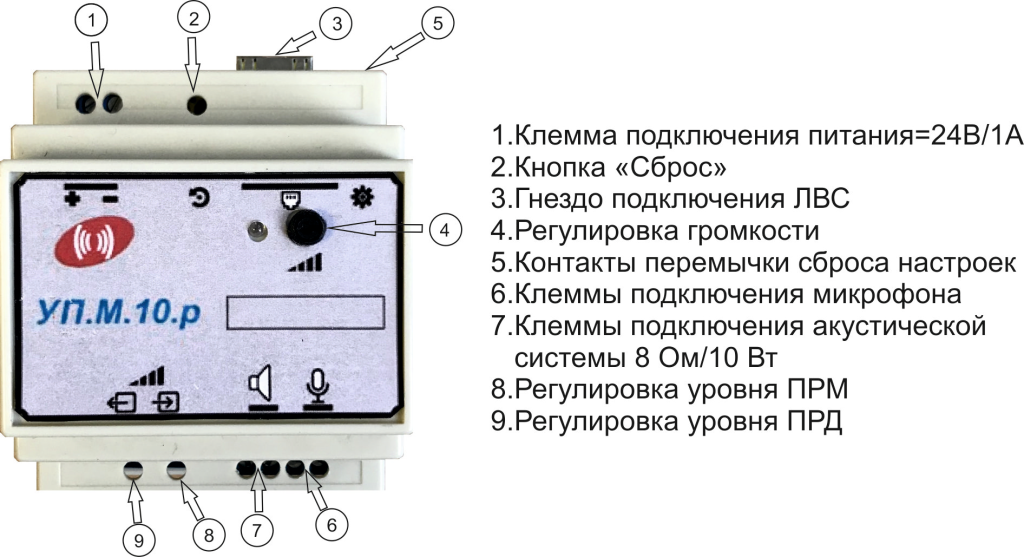

УП.М.10.р - устройство преобразования для комплекса МАКС N.e реечное со встроенным усилителем
(ЛВС) Ethernet – локальная вычислительная сеть(Ethernet)
2 Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во шт. |
Примечание |
|---|---|---|---|
|
ВАБМ. 465.275.2.01 |
Пульт диспетчера комплекса МАКС N.e - ПД.М N |
1 |
|
|
ВАБМ. 465.275.2.01.1
|
Дистрибутив программного обеспечения «MAKS.E.V» |
1 |
Включен в состав и цену каждого пульта диспетчера комплекса МАКС N.e - ПД.М N |
|
ВАБМ. 465.275.2.02 |
Абонентский пульт комплекса МАКС N.e - АП.М |
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.03 |
Абонентский пульт комплекса МАКС N.e настенный - АП.М.н |
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.04 |
Устройство приемное для комплекса МАКС N.e - УП.М |
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.05 |
Излучатель настенный для ЛВС КИ10-Н.е |
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.06 |
Абонентский пульт комплекса МАКС N.e настенный с усилителем - АП.М.н.10
|
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.07 |
Устройство преобразования для комплекса МАКС N.e реечное- УП.М.р
|
От 1 до 255* |
Определяется при заказе |
|
ВАБМ. 465.275.2.08 |
Абонентский пульт участника выносной- АП.М.24
|
|
В количестве равном количеству устройств преобразования УП.М.р |
|
ВАБМ. 465.275.2.09 |
Устройство преобразования для комплекса МАКС N.e реечное со встроенным усилителем– УП.М.10.р |
|
|
*- общее количество абонентских устройств ( без учета пульта диспетчера) АП.М, АП.М.н, УП.М, УП.М.р, АП.М.н.10, УП.М.10.р и КИ10-Н.е должно соответствовать лицензии и не превышать 255.
3 Назначение и технические параметры
3.1. Комплекс МАКС N.e предназначен для организации оперативно-технологической связи по сети ЛВС (Ethernet) с двусторонней (совещания) и односторонней (оповещение) передачей голосовых и звуковых сигналов с участием до 256 абонентских устройств.
3.2. Программное обеспечение предусматривает одновременное проведение до 128 конференций, создание профилей 256 совещаний (конференций), создание 256 сценариев оповещения в различной комбинации зон/пультов, групп зон/пультов, источников сигнала, режимов оповещения (см. 5.3.2.5. Создание и редактирование сценариев совещаний и п. 5.3.2.10.1 Создание и редактирование сценариев оповещения).
3.3. Источники сигнала –
• речевые сообщения диспетчеров выполняются через микрофонные пультов диспетчеров ПД.М N. Включение/выключение микрофона диспетчера возможно с экрана компьютера/планшета, так и кнопкой самого микрофонного пульта,
• речевые сообщения участников выполняются через микрофоны абонентских пультов в настольном и настенном исполнении АП.М, АП.М.н, АП.М.н.10 и АП.М.24. Вызов участником диспетчера осуществляется быстрым двойным нажатием кнопки на абонентском пульте,
• предварительно записанные звуковые сообщения (п. 5.3.2.4 Звуковые сообщения), Максимальная длительность звукового сообщения – до 20 мин. Количество сообщений – неограниченно, число повторов сообщений задается при редактировании сообщения.
Качество передачи звука (частотный диапазон) – 0,3 -3,5 кГц.
Алгоритм кодирования - импульсно-кодовая модуляция по закону А (PCM A-law).
3.4. Комплекс МАКС N.e предусматривает организацию совещания с предварительно описанными участниками в режимах:
• Ручное включение - совещание будет активировано диспетчером вручную .
• Однократное включение – совещание активируется один раз в заданное время и дату
• Ежедневное/еженедельное включение – совещание активируется в заданное время в выбранные дни недели.
• Диспетчер-режим постоянного включения для экстренной двусторонней связи.
3.5. Комплекс МАКС N.e предусматривает выполнение оповещения в режимах:
• Ручное включение - оповещение будет активировано диспетчером вручную .
• Однократное включение - оповещение активируется один раз в заданное время и дату
• Ежедневное/еженедельное включение - оповещение активируется в заданное время в выбранные дни недели.
3.6. Абонентскими устройствами являются пульты диспетчеров ПД.М N, абонентский пульт комплекса МАКС N.e АП.М, абонентский пульт комплекса МАКС N.e настенный АП.М.н, АП.М.н.10 и зонные приемные устройства УП.М с аудиовыходом линейного уровня, устройства преобразования УП.М.р и УП.М.10.р, излучатели настенный для ЛВС КИ10-Н.е для использования внутри помещений.
3.7. Максимальное число абонентских устройств в определенной версии комплекса МАКС N.e (сумма абонентских устройств, включая УП.М, УП.М.р УП.М.10.р и КИ10-Н.е) с учетом пультов диспетчера ПД.М N может принимать значения 4, 8, 16, 32, 64, 128, 256.
3.8. Участники совещания, оповещаемые зоны/абоненты могут объединяться в группы. Зоны/абоненты/группы задаются непосредственно перед совещанием, оповещением или предварительно при создании сценария оповещения.
3.9. Управление совещаниями, оповещениями, редактирование сценариев оповещения, запись речевых и звуковых сообщений осуществляется поставляемой в комплекте пульта ПД.М N.e программой MAKS.E. Персональный компьютер/планшет с операционной системой не ниже Windows 7 в базовый комплект поставки не входит. Рекомендуемые параметры: ОЗУ- 4Гб, скорость передачи данных сетевой карты -1000 Мбит/с.
3.10. В программном обеспечении комплекса МАКС N.e для целей селекторной связи/оповещения реализован принцип многоуровневого иерархического оперативно-технологического диспетчирования с выделением центрального уровня диспетчирования и периферийного уровня диспетчирования.
При этом для каждого рабочего места диспетчера периферийного уровня требуется приобретение пульта диспетчера ПД.М N, при этом N- число из ряда, указанного в п.3.7, равное или превышающее общее число подчиненных данному диспетчеру абонентских устройств, включая пульт диспетчера данного периферийного узла и пульт диспетчера вышестоящего по иерархии узла оповещения.
Соответственно, цифровой код версии пульта диспетчера центрального уровня должен быть не менее увеличенного на единицу общего числа оповещаемых непосредственно центральным диспетчером приемных устройств и пультов диспетчеров.
3.11. Обеспечивается мониторинг подключения абонентских пультов с индикацией отключения от ЛВС.
3.12. Расстояния между абонентскими устройствами определяется параметрами локальной вычислительной сети. Время обнаружения отключения/подключения к сети – 20 сек.
3.13. Протокол соединения TCP/IP.
Скорость передачи данных абонентского устройства, вкл. микрофон/выключен микрофон–100 кБит/сек / 10 Бит/сек.
3.14. Комплекс МАКС N.e предназначен для эксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Абонентский пульт выносной АП.М.24 предназначен для эксплуатации при температуре окружающего воздуха от -40°C до +40°C.
Технические данные комплекса оперативно-технологической связи МАКС N.e
|
№пп |
Таблица №1 Основные параметры и характеристики |
Значение |
|---|---|---|
|
1 |
Количество абонентских устройств в комплексе |
До 256 в зависимости от лицензии. |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) абонентских устройств |
12 В |
|
5 |
Потребляемая мощность пультов ПД.М и АП.М |
6 Вт |
|
6 |
Выходная мощность встроенного громкоговорителя пульта диспетчера ПД.М N.e и абонентского пульта АП.М |
0,25 Вт |
|
7 |
Параметры аудиовыхода устройство приемного для комплекса МАКС N.e УП.М |
Jack 3,5/ линейный уровень |
|
8 |
Регулировка уровня громкости абонентских устройств по приему |
есть |
|
9 |
Возможность подключения внешних устройств подзвучивания пульта диспетчера ПД.М N.e |
есть (в комплект поставки не входит) |
|
10 |
Возможность записи разговора на внешнее устройство |
есть (система записи в комплект поставки не входит) |
|
11 |
Качество передачи звука (частотный диапазон) |
0,3-3,5 кГц |
|
12 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов абонентских устройств и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
13 |
Операционная система компьютера/планшета рабочего места диспетчера системы оповещения |
Windows 7 и выше (компьютер/планшет в базовую комплектацию не входит) |
4 Устройство и работа абонентских устройств
4.1.1 Назначение и состав пульта диспетчера комплекса МАКС N.e ПД.М N и абонентского пульта комплекса МАКС N.e АП.М
Пульт диспетчера комплекса МАКС N.e ПД.М N ( далее пульт ПД.М) и абонентского пульта комплекса МАКС N.e АП.М (далее пульт АП.М) предназначены:
- для передачи речевых сообщений абонентам и в зоны оповещения, оснащенных устройствами комплекса оперативно –технологической связи МАКС N.e;
-для приема речевой и звуковой информации от других источников сигнала комплекса оперативно –технологической связи МАКС N.e;
-для осуществления вызова диспетчера комплекса МАКС N.e.
4.1.1.а СОСТАВ ПУЛЬТА ДИСПЕТЧЕРА КОМПЛЕКСА МАКС N.E ПД.М N
|
№ пп |
Наименование |
Количество (шт) |
|
1 |
Пульт диспетчера комплекса МАКС N.e ― ПД.М N |
1 |
|
2 |

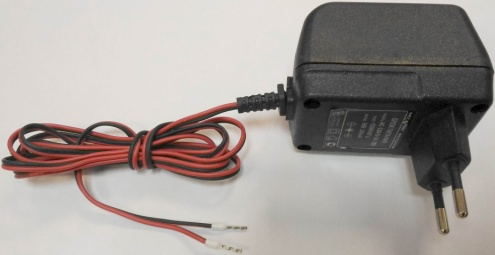

Адаптер сетевой АС-220S-12-400 |
1 |
|
3 |
Диск CD c программным обеспечением «МАКС N.e», где N – число абонентских устройств. |
1 |
|
4 |
Коммутационный шнур для подключения пульта диспетчера ПД.М N.E к розетке ЛВС(Ethernet) UTPcat 5 длина 2м. (Схема разводки жил в разъёме RJ -45 – Т568В) |
1 |
|
5 |
Устройство внешнего подзвучивания |
По требованию заказчика |
4.1.1.б СОСТАВ АБОНЕНТСКОГО ПУЛЬТА КОМПЛЕКСА МАКС N.E АП.М.
|
№ пп |
Наименование |
Количество (шт) |
|
1 |
Абонентский пульт диспетчера комплекса МАКС N.e ― АП.М |
1 |
|
2 |
Адаптер сетевой АС-220S-12-400 |
1 |
|
3 |
Коммутационный шнур для подключения пульта диспетчера ПД.М N.E к розетке ЛВС(Ethernet) UTPcat 5 длина 2м. (Схема разводки жил в разъёме RJ -45 – Т568В) |
1 |
|
4 |
Устройство внешнего подзвучивания |
По требованию заказчика |
4.1.2. УСТРОЙСТВО ПУЛЬТА ДИСПЕТЧЕРА ПД.М N И АБОНЕНТСКОГО ПУЛЬТА АП.М (на примере ПД.М N.e)
Пульт диспетчера ПД.М N и абонентский пульт АП.М (далее только на примере пульта диспетчера ПД.М) состоит из корпуса (содержит печатную плату и громкоговоритель) и микрофона.

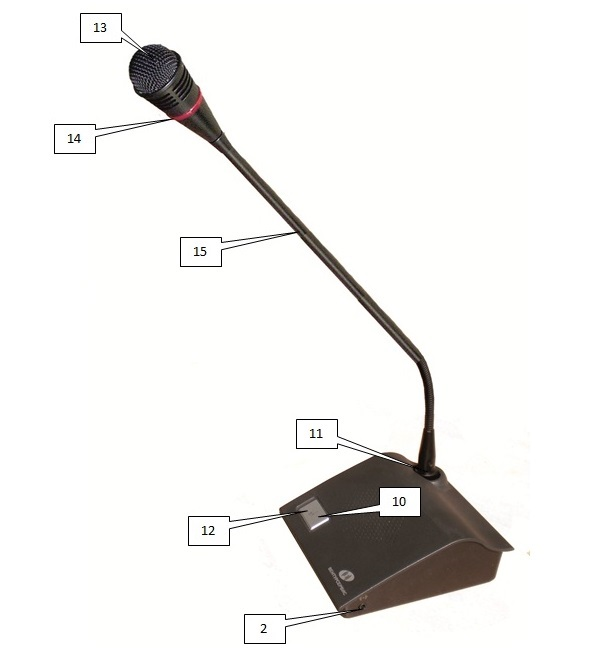

а) Внешний вид пульта диспетчера ПД.М.N и расположение органов управления на нижней части корпуса:

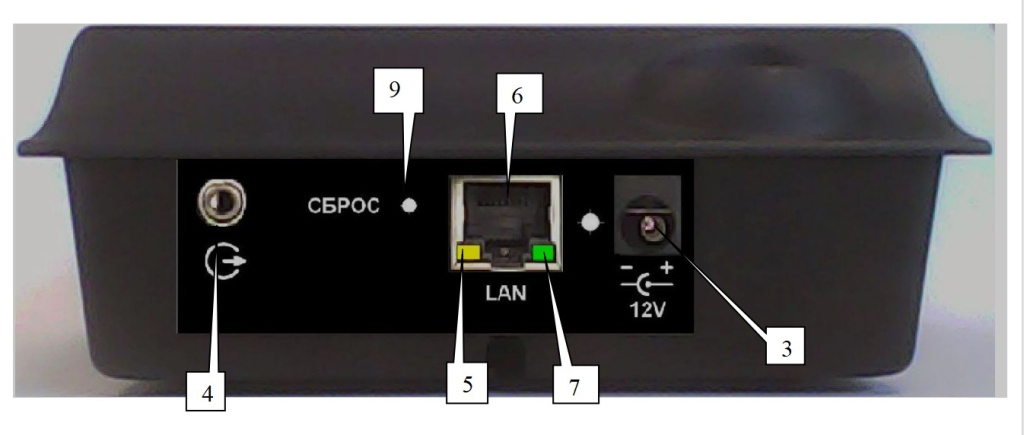

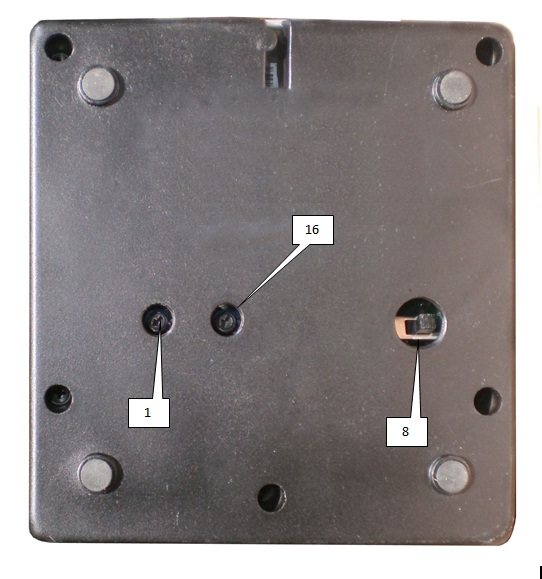

б) Вид пульта диспетчера ПД.М N со стороны задней панели:
Рис.1 Внешний вид и задняя панель ПД.М N
· (1) Регулировка уровня громкости внутреннего громкоговорителя или внешнего устройства подзвучивания (уровень ПРМ).
· (2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства подзвучивания (при его подключении внутренний громкоговоритель отключается);
· (3) Гнездо DC 2,1/5,5 – подключение сетевого адаптера;
· (4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).
· (5) Индикатор передачи/приёма данных.
· (6) Гнездо RJ45 – подключение к сети Ethernet.
· (7) Индикатор подключения к сети Ethernet.
· (8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).
· (9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).
· (10) Клавиша АППАРАТНОГО включения микрофона.
· (11) Разъём для подключения микрофона.
· (12) Индикатор включения микрофона.
· (13) Микрофон.
· (14) Индикаторное кольцо микрофона.
· (15)Микрофонная стойка.
· (16) Регулировка уровня громкости сигнала в линию (уровень ПРД)
4.1.3. РЕЖИМЫ РАБОТЫ ПУЛЬТА ДИСПЕТЧЕРА ПД.М N
4.1.3.1 Режимы работы пульта диспетчера ПД.М N
4.1.3.1.1 Режимы подключения пульта диспетчера ПД.М N к ЛВС (Ethernet).
4.1.3.1.1.1 Работа в подсети ЛВС.
4.1.3.1.1.2 Работа в разных подсетях ЛВС.
4.1.3.1.1.3 Работа в сети интернет.
4.1.3.1.2 Режимы работы пульта диспетчера ПД.М N.
4.1.3.1.2.1 Режим АППАРАТНОГО включения микрофона пульта диспетчера ПД.М N «фиксируемый» (hand free).
4.1.3.1.2.2 Режим АППАРАТНОГО включения микрофона пульта диспетчера ПД.М N «нефиксируемый».
4.1.3.1.3 Работа пульта диспетчера ПД.М N с устройством подзвучивания.
Применяются дополнительные активные звуковые колонки, подключаемые к
гнезду (2).(Звуковые колонки в комплект не входят).
4.1.3.1.4 Запись переговоров на внешнее устройство, подключаемое к гнезду (4). (устройство записи не входит в комплект поставки).
4.1.4. Основные параметры и характеристики пульта диспетчера ПД.М N и абонентского пульта АП.М приведены в таблице №ПД.М N.e-1
Таблица № 4.1.4-1. Основные параметры и характеристики
|
№пп |
Наименование параметров и характеристик |
Значение |
|
1 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
2 |
Протокол соединения |
TCP/IP |
|
3 |
Напряжение питания (постоянное) |
12 В |
|
4 |
Потребляемая мощность |
6 Вт |
|
5 |
Выходная мощность встроенного громкоговорителя |
0,25 Вт |
|
6 |
Регулировка уровня громкости по приему |
есть |
|
7 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов пультов диспетчера ПД.М N.E и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
8 |
Возможность подключения внешних устройств подзвучивания |
есть |
|
9 |
Возможность записи разговора на внешнее устройство |
есть |
|
10 |
Качество передачи звука (частотный диапазон) |
0,3-3,5 кГц |
4.2. Устройство и режимы работы устройства приемного для комплекса МАКС N.e УП.М.
4.2.1 Назначение устройства приемного для комплекса МАКС N.e УП.М.
Устройство приемное УП.М предназначено для приема речевой и звуковой информации от источников сигналов комплекса МАКС.N.e для трансляции данной информации в зоны оповещения посредством подключения выхода устройства приемного УП.М к блокам усиления.
4.2.2 Состав устройства приемного для комплекса МАКС N.e УП.М.
Устройство приемное УП.М состоит из корпуса с гнездами для подключения сети ЛВС, питания 12В и гнездом выхода сигнала НЧ для подключения к внешнему усилителю мощности.

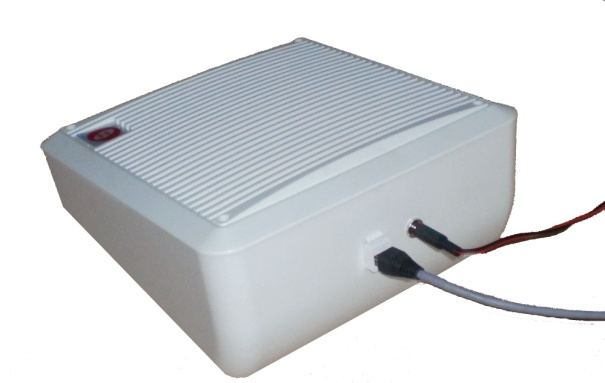

Внешний вид УП.М, а также расположение органов регулировки и назначение разъемов, приведены на рисунке.
|
|
| а) Внешний вид УП.М | б) Расположение регулятора громкости УП.М |

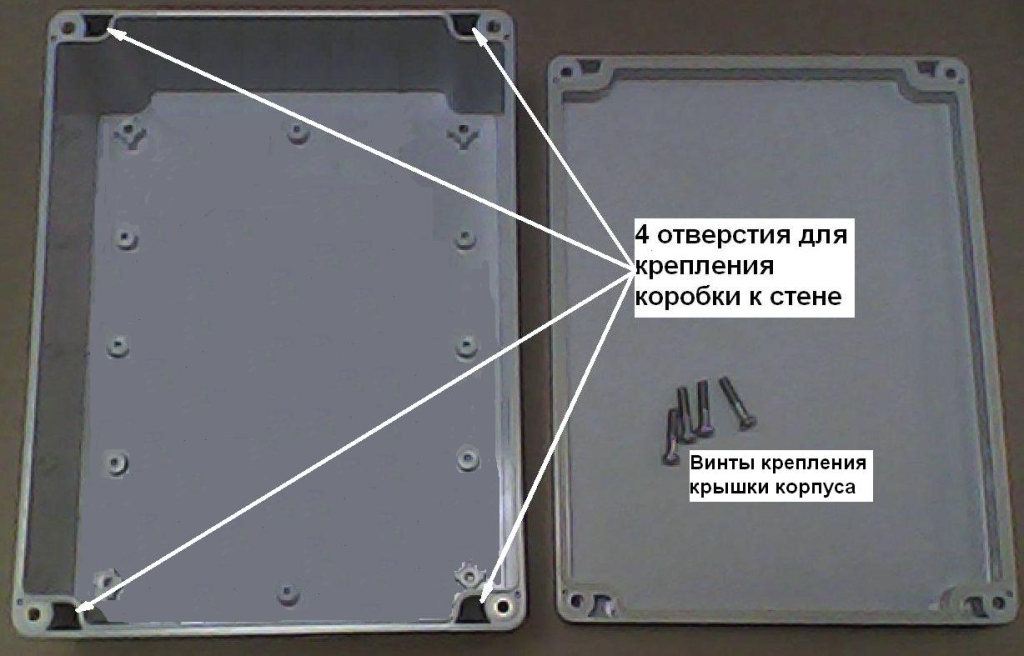

в) Расположение крепёжных отверстий для монтажа на стену.
(Для доступа необходимо отвинтить четыре крепёжных винта крышки блока.
После монтажа на стену, установить крышку на штатное место)

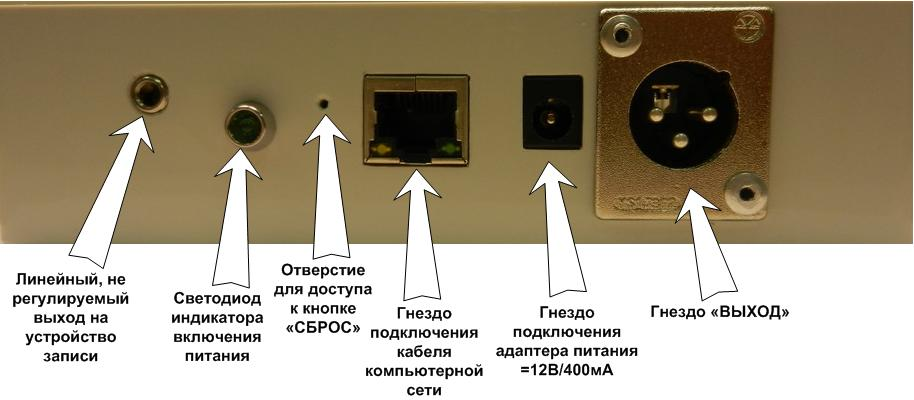

г) Расположение и назначение органов управления, индикации и внешних разъемов.
Гнездо «ВЫХОД» используется для подключения приемного устройства УП.М к внешнему усилителю мощности.

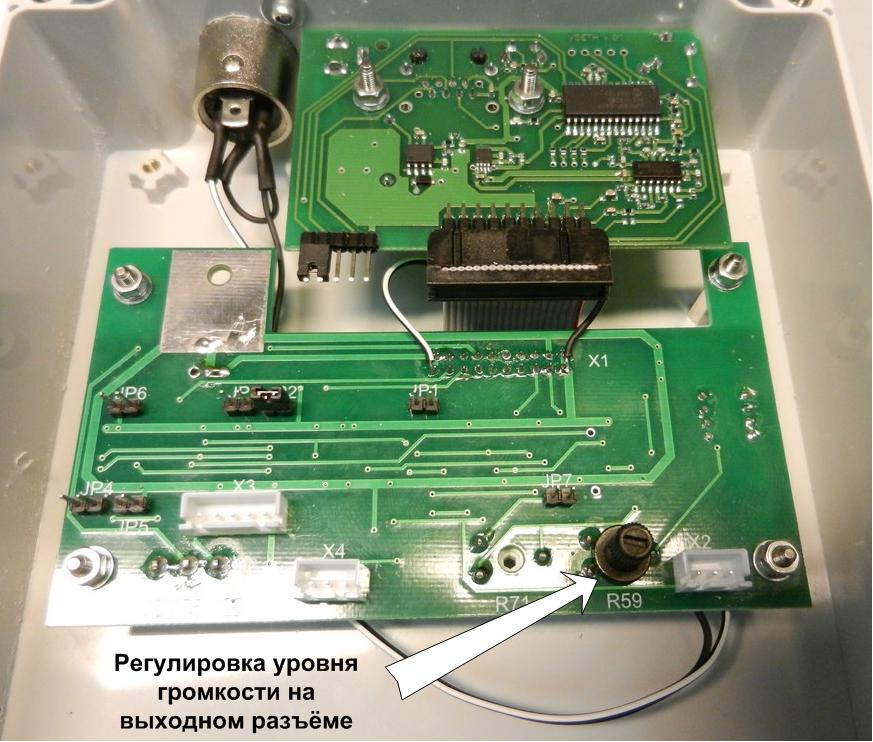

Ручкой «Регулировка громкости», расположенной на печатной плате внутри корпуса приемного устройства необходимо установить необходимый уровень сигнала НЧ на выходном разъеме приемного блока (гнездо «ВЫХОД»). Для доступа к регулятору громкости, необходимо снять верхнюю крышку блока, отвернув четыре винта. После выполнения регулировки, необходимо установить на место крышку приемного блока для исключения несанкционированного доступа к органам управления изделия.
Не рекомендуется устанавливать регулятор громкости в положение максимальной громкости, т.к. это может привести к перегрузке входных цепей внешнего усилителя.

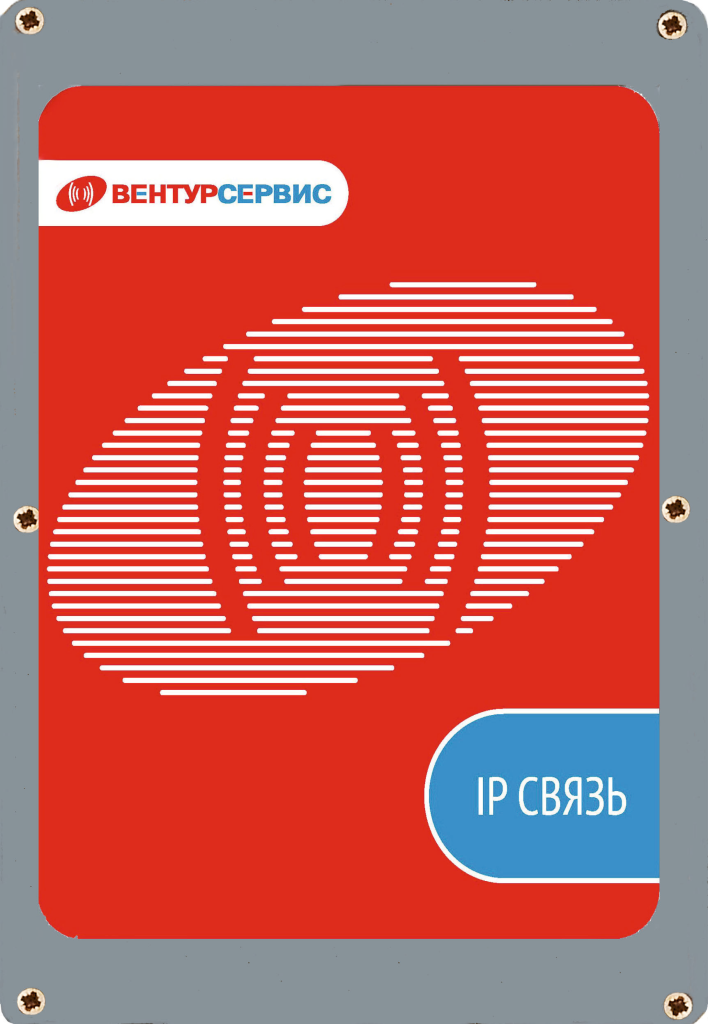

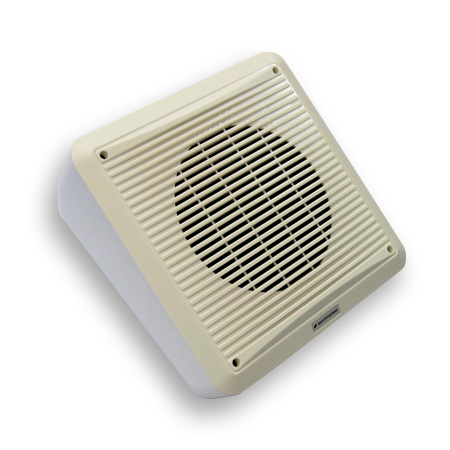

4.3. Устройство и режимы работы излучателя настенного для ЛВС КИ10-Н.е
4.3.1. ОСНОВНЫЕ ДАННЫЕ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование и обозначение изделия: Излучатель настенный для ЛВС КИ10-Н.е
Технические данные
|
Наименование параметра |
Значение |
|---|---|
|
Выходная мощность |
1 Вт |
|
Номинальное напряжение |
=12В |
|
Звуковое давление |
83 дБ/1м |
|
Диапазон воспроизводимых частот |
100 – 18 000 Гц |
|
Габаритные размеры |
240х240х113 мм |
|
Вес |
1,5 кг |
|
Цвет |
Белый |
|
Исполнение |
IP31 |
Рис.3 Внешний вид излучателя настенного для ЛВС КИ10-Н.е с разъемами подключения ЛВС.
4.3.2 Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|
ВАБМ.300.502.44 |
Излучатель настенный для ЛВС КИ10-Н.е |
1 |
|
|
|
Адаптер сетевой АС-220S-12-400 |
1 |
|
4.3.3 Гарантии изготовителя
Гарантийный срок эксплуатации излучателя настенного для ЛВС КИ10-Н.е - 24 месяца со дня поставки при соблюдении правил эксплуатации (порядка работы) и климатических условий:
- температуры окружающей среды от +5 до +40 градусов Цельсия;
- влажности не более 80% при температуре не выше 25° Цельсия;
- атмосферного давления от 630 до 800мм.рт.ст.
При обнаружении неисправностей излучателя настенного для ЛВС КИ10-Н.е подлежит возврату и обмену в течение гарантийного срока эксплуатации.
неправильной эксплуатации Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя: имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Изготовитель оставляет за собой право изменять внешний вид изделия без изменения функций и технических характеристик изделия.
4.4. Устройство и режимы работы устройство преобразования для комплекса МАКС N.e реечное – УП.М.р.
4.4.1. Назначение устройства преобразования для комплекса МАКС N.e реечного УП.М.р.
4.4.1.1 Устройство преобразования для комплекса МАКС N.e реечное – УП.М.р обеспечивает преобразование пакетной информации в аналоговый сигнал в соответствии с нормами 4 –х проводного ТЧ канала (ПРМ/ПРД - -13дБ/+4дБ) для обеспечения громкоговорящей дуплексной связи между абонентами связи совещаний.
4.4.1.2 Устройство преобразования реечное – УП.М.р поставляется в DIN- реечном конструктивном исполнении.
4.4.1.3 Устройство преобразователя Ethernet – канал ТЧ реечное УП.М.р предназначено для эксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
4.4.1.4 С помощью устройства преобразования реечного УП.М.р подключается всепогодное переговорное устройство (температура -40°C +40°C, IP 63) абонентский пульт участника выносной - АП.М.24.10.
4.4.1.5 Удаленность устройств, входящих в комплект оборудования связи с устройством преобразователя реечным УП.М.р, определяется параметрами (ЛВС) Ethernet.
4.4.2. Внешний вид устройства преобразования для комплекса МАКС N.e реечного УП.М.р.
Рис.4.4.1
4.4.3 Технические характеристики и состав изделия.
4.4.3.1 Технические характеристики устройства преобразования для комплекса МАКС N.e реечного УП.М.р
|
Наименование параметра |
Значение |
|---|---|
|
Напряжение питания. (В.) |
6-:-24 |
|
Максимальный ток потребления (А.) |
0,2 |
|
Среда передачи данных |
ЛВС(Ethernet), канал ТЧ |
|
Протокол соединения |
TCP/IP, ТЧ(ПРМ/ПРД-+4дБ/-13дБ) |
|
Выходная мощность встроенного усилителя (Вт.) |
- |
|
Органы регулировки/диапазон регулировки |
ПРМ, ПРД - (-6дБ-:-+15дБ) |
|
Возможность настройки IP адресов и параметров сети |
есть |
|
Диапазон воспроизводимых частот |
300Гц-3,5кГц |
|
Способ монтажа |
на DIN-рейку |
|
Диапазон рабочих температур (°С) |
+5 -:- +40 |
|
Возможность подключения внешних устройств подзвучивания |
нет |
|
Возможность подключения устройств записи переговоров |
нет |
|
Габаритные размеры (мм.) |
70х90х60 |
|
Вес(кг) |
0,150 |
|
Примечание |
Преобразователь Ethernet-ТЧ на DIN-рейку |
4.4.3.2 Состав устройства преобразования для комплекса МАКС N.e реечного УП.М.р
|
№ пп |
Наименование |
Количество (шт) |
|---|---|---|
|
1 |
Блок преобразователя Ethernet – канал ТЧ УП.М.р |
1 |
|
2 |
Адаптер сетевой АС-220-S-24-200 питание УП.М.р |
1 |
|
3 |
Диск CD c ПО |
1 |
|
4 |
Паспорт, руководство по эксплуатации |
1 |
|
5 |
Шнур Patch Cord кат.5е,2м |
1 |
4.4.4 Устройство и работа устройства преобразования для комплекса МАКС N.e реечного УП.М.р.
4.4.4.1 Подключение устройства преобразования для комплекса МАКС N.e реечного УП.М.р .

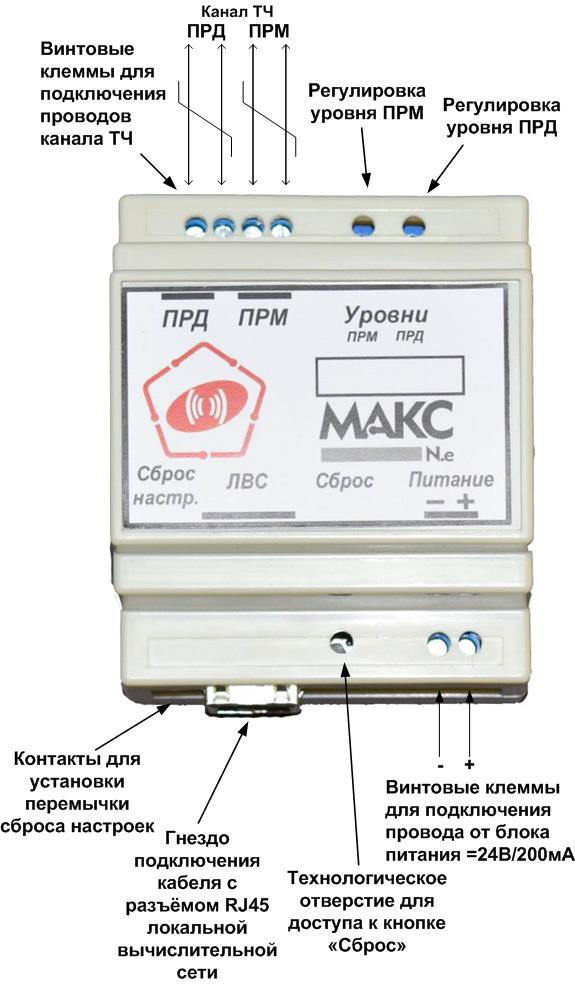

Рис.4.4.2 Внешний вид устройства преобразования УП.М.р. Подключение питания, назначение клемм, гнёзд разъёмов и органов управления
Рис.4.4.3 Клеммы подключения проводов канала ТЧ и подключение питания к устройству преобразования УП.М.р.
Рис.4.4.4 Адаптер сетевой АС-220-S-24-200 (питание УП.М.р =24В/200мА)
4.4.4.2 Режимы работы УП.М.р.
Режимы подключения УП.М.р к ЛВС (Ethernet).
4.4.4.2 .1 Прямое подключение устройств УП.М.р.
4.4.4.2 .2 Работа в подсети ЛВС.
4.4.4.2 .3 Работа в разных подсетях ЛВС.
4.4.4.2 .4 Работа в сети интернет.
Независимо от режима работы внешних устройств, устройство УП.М.р по входу ПРМ всегда принимает входящий сигнал от канала ТЧ и передаёт его в канал Ethernet, а по выходу ПРД, всегда транслирует сигнал, поступающий из канала Ethernet (т.е. вход/выход ПРД/ПРМ всегда открыты).
4.5. Устройство и режимы работы абонентского пульта участника выносного - АП.М.24.
4.5.1 Назначение абонентского пульта участника выносного АП.М.24.
Абонентский пульт участника выносной АП.М.24 служит переговорным устройством для ведения служебных переговоров на открытом пространстве, а также в производственных помещениях и цехах предприятий с тяжелыми климатическим условиями - пониженной, повышенной температура, повышенной влажности, запылённости, в условиях производственных шумов.
Абонентский пульт участника выносной АП.М.24 подключается к локальной вычислительной сети посредством устройства приемного для комплекса МАКС N.e реечного – УП.М.р.
Не допускается работа изделия при наличии в атмосфере агрессивных и взрывоопасных соединений и их паров, а также морского тумана.
4.5.2 Технические характеристики
Напряжение питания от 12В до 24В постоянного тока.
Максимальная потребляемая мощность 22Вт
Линия связи – 4х-проводная.
Вход и выход – симметричные, R =600 Ом
Номинальные уровни ПРМ: -13/0 дБ
Номинальные уровни ПРД: -13 / +4.3 дБ
Максимальная выходная мощность при Uп =24В, Rн=8 Ом - 10 Вт
Максимальная выходная мощность при Uп =12В, Rн=8 Ом - 4 Вт
Регулировки уровня:
- по приему -60…. 0 дБ
- по передаче -13…+4,3 дБ
Сигнализация – «сухой» контакт включения микрофона на клеммной колодке.
Характеристики контактов:
- максимальный ток коммутации – 1А,
- максимальное коммутируемое напряжение =100В
Габаритные размеры (без кабелей подключения) 200х100х65мм
Исполнение –IP65
4.5.3 Состав изделия
Возможно укомплектование абонентского пульта участника выносного АП.М.24 изделия акустическими системами подзвучивания рупорного, настенного, потолочного или защищенного исполнения.*
Возможна поставка блока питания для данного изделия.*
(позиции отмеченные знаком «*» – поставляется по согласованию с заказчиком),
4.5.4 Устройство и работа
Абонентский пульт участника выносной АП.М.24 является переговорным устройством оперативного, производственного персонала и обеспечивает двухстороннюю громкоговорящую дуплексную связь с диспетчером или другими абонентами сети связи-совещаний. Для передачи речевой информации используется четырёх проводной канал связи, совместимый по уровням сигналов с каналом ТЧ (ПРД/ПРМ - +4дБ/-13дБ). Дополнительно на выходные клеммы изделия выведены «сухой контакт» сигнализации включения микрофона (замыкается, когда нажата кнопка включения микрофона), а также питание изделия - постоянное напряжение в диапазоне от 12В до 24В.
Изделие выполнено в виде настенного пульта в защищенном исполнении. На лицевой стенке изделия размещен микрофон, защищенный сетчатым акустическим фильтром, кнопка включения микрофона, светодиод индикатора питания и светодиод индикатора включения микрофона. На нижней поверхности блока расположена клемма подключения заземления, винт, закрывающий отверстие для доступа к регулятору уровня громкости внешнего громкоговорителя (регулировка уровня ПРМ), кабельный ввод с гофрированным шлангом длиной три метра с сигнальными кабелями, кабелем питания и кабелем для внешнего громкоговорителя. На верхней поверхности блока расположен винт, закрывающий отверстие для доступа к регулятору уровня выходного сигнала в линию связи (регулировка уровня ПРД). Корпус изделия снабжен прочными фланцами с четырьмя отверстиями для крепления изделия к стене или другой поверхности, обеспечивающей прочную и безопасную фиксацию абонентского пульта для удобного доступа к нему оперативного персонала.
4.5.5 Использование по назначению
4.5.5.1. Внешний вид и назначение органов управления абонентского пульта участника выносного настенного АП.М.24.
Рис. 4.5.5.1 Внешний вид и назначение органов управления абонентского пульта участника выносного АП.М.24.
4.5.5.2 Подключение и настройка абонентского пульта участника выносного АП.М.24.
Закрепите абонентский пульт участника выносной АП.М.24 на рабочем месте в соответствии с проектной документацией. Подключите сигнальные и питающие кабели в соответствии со схемой соединений.
ВНИМАНИЕ! ВСЕ ПОДКЛЮЧЕНИЯ И КОММУТАЦИЮ ВЫПОЛНЯТЬ ПРИ ОТСУТСТВИИ ВХОДНЫХ СИГНАЛОВ И ПИТАЮЩЕГО НАПРЯЖЕНИЯ В СЕТИ!
Подать питание на изделие, должен загореться индикатор наличия питания. Проверить громкость сигнала в динамике при поступлении внешнего сигнала на клеммы 3 и 6 (ПРМ), при необходимости выполнить регулировку громкости, предварительно вывернув защитный винт на нижней поверхности корпуса. После окончания регулировки вернуть защитный винт на место. Выполнить проверку чувствительности микрофона (уровня ПРД), при необходимости, выполнить подстройку уровня ПРД при помощи подстроечного резистора, ось регулировки которого расположена за защитным винтом на верхней поверхности корпуса пульта участника. После окончания регулировки вернуть защитный винт на место.
Во время настройки системы, регулировкой уровней ПРМ и ПРД, необходимо добиться комфортной громкости озвучивания рабочего места и отсутствия акустической завязки при включении микрофона.
В процессе эксплуатации абонентского пульта, не рекомендуется самостоятельно выполнять регулировку уровней громкости и уровней ПРМ/ПРД входных и выходных сигналов без особой необходимости, т.к. это может привести к возникновению акустической завязки в канале ТЧ, к которому подключен данный пульт участника.
4.5.5.3 Питание абонентского пульта участника.
Возможны 2 варианта подачи питающего напряжения 12-:-24 В к абонентскому пульту участника выносного АП.М.24.
1 – Питающее напряжение подаётся от внешнего удалённого источника постоянного тока через контакты линии связи 1и 2 клемной колодки. Для питания абонентского пульта участника, внешний источник должен обеспечивать ток не менее 1А при напряжении в точке подключения абонентского устройства в пределах от 12 до 24 вольт. Для удалённого питания нескольких абонентских пультов можно использовать блок резервного питания БРП.
2 – Питающее напряжение 12-:-24 В, 1А можно подавать непосредственно на клеммы 1 и 2 от сетевого адаптера, размещенного в непосредственной близости к абонентскому пульту. При этом необходимо предусмотреть резервирование питания в случае аварийных ситуаций.
4.6. Устройство и режимы работы абонентского пульта комплекса МАКС N.e настенного - АП.М.н.
4.6.1 Назначение абонентского пульта комплекса МАКС N.e настенного - АП.М.н.
Абонентский пульт комплекса МАКС N.e настенный АП.М н ( далее пульт АП.М н) предназначен:
- для передачи речевых сообщений абонентам и в зоны оповещения, оснащенных устройствами комплекса оперативно –технологической связи МАКС N.e;
-для приема речевой и звуковой информации от других источников сигнала комплекса оперативно – технологической связи МАКС N.e;
-для осуществления вызова диспетчера комплекса МАКС N.e.
Пульт АП.М.н имеет встроенный микрофон и динамик, выполнен в настенном исполнении и предназначен для использования в производственных помещениях с температурным режимом при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C
4.6.2 Технические характеристики абонентского пульта комплекса МАКС N.e настенного - АП.М.н
Наименование параметра | Значение |
|---|---|
Напряжение питания. (В.) | 12 |
Максимальный ток потребления (А.) | 0,3 |
Среда передачи данных | ЛВС(Ethernet) |
Протокол соединения | TCP/IP |
Выходная мощность встроенного усилителя (Вт.) | 0,25 |
Органы регулировки/диапазон регулировки | ПРМ, ПРД |
Возможность настройки IP адресов и параметров сети | есть |
Диапазон воспроизводимых частот | 300Гц-3,5кГц |
Способ монтажа | настенный |
Габаритные размеры (мм.) | 145х252х55 |
Вес (кг.) | 2,0 |
Диапазон рабочих температур (°С) | +5 -:- +40 |
Вид исполнения | настенный |
Возможность подключения внешних устройств подзвучивания | нет |
Возможность подключения устройств записи переговоров | нет |
Примечание | Металлический корпус, антивандальное исполнение. Возможно изготовление в пластиковом корпусе со встроенным динамиком |

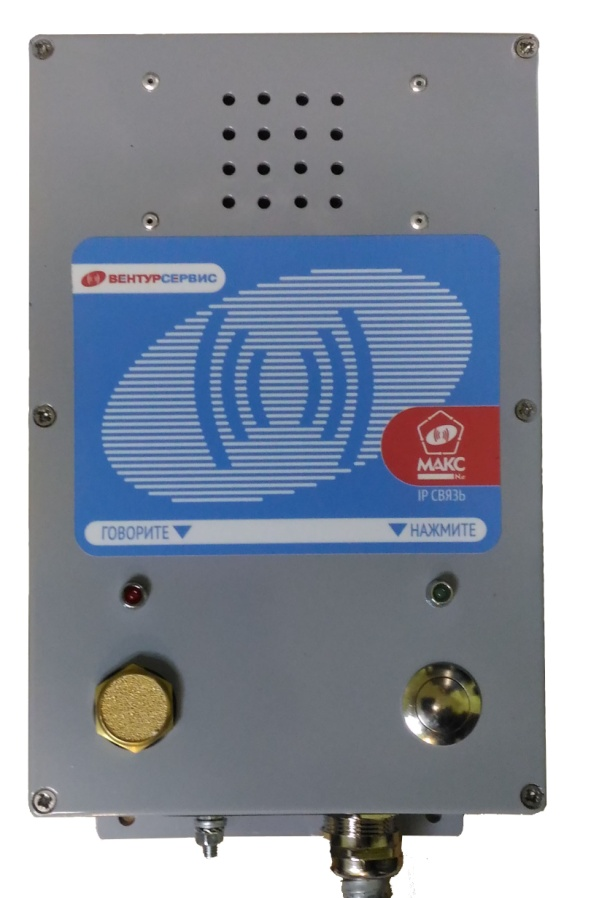

4.6.3 Внешний вид абонентского пульта комплекса МАКС N.e настенного - АП.М.н
4.7. Устройство и режимы работы абонентского пульта комплекса МАКС N.e настенного с усилителем - АП.М.н.10.
4.7.1 Назначение абонентского пульта комплекса МАКС N.e настенного с усилителем- АП.М.н.10.
Абонентский пульт комплекса МАКС N.e настенный АП.М н.10 ( далее пульт АП.М н) предназначен:
- для передачи речевых сообщений абонентам и в зоны оповещения, оснащенных устройствами комплекса оперативно –технологической связи МАКС N.e;
-для приема речевой и звуковой информации от других источников сигнала комплекса оперативно –технологической связи МАКС N.e посредством внешнего не входящего в комплект поставки низкоомного громкоговорителя и встроенного в пульт усилителя мощностью 10 Вт;
-для осуществления вызова диспетчера комплекса МАКС N.e.
4.7.2 Технические характеристики абонентского пульта комплекса МАКС N.e настенного с усилителем- АП.М.н.10
Наименование параметра | Значение |
|---|---|
Напряжение питания. (В.) | 24 |
Максимальный ток потребления (А.) | 1 |
Среда передачи данных | ЛВС(Ethernet) |
Протокол соединения | TCP/IP |
Выходная мощность встроенного усилителя (Вт.) | 10 |
Органы регулировки/диапазон регулировки | ПРМ, ПРД |
Возможность настройки IP адресов и параметров сети | есть |
Диапазон воспроизводимых частот | 300Гц-3,5кГц |
Способ монтажа | настенный |
Габаритные размеры (мм.) | 145х252х55 |
Вес (кг.) | 2,0 |
Диапазон рабочих температур (°С) | +5 -:- +40 |
Вид исполнения | настенный |
Возможность подключения внешних устройств подзвучивания | есть (пассивные АС 8 Ом/10 Вт) |
Возможность подключения устройств записи переговоров | нет |
Примечание | Абонентское устройство в металлическом корпусе со встроенным усилителем мощности 10Вт и возможностью подключения внешней АС 8 Ом. |
4.7.3 Внешний вид абонентского пульта комплекса МАКС N.e настенного с усилителем- АП.М.н.10.
4.8. Устройство и режимы работы устройства преобразования для комплекса МАКС N.e реечного с встроенным усилителем– УП.М.10.р ВАБМ. 465.275.2.09.
4.8.1. Назначение устройства преобразования для комплекса МАКС N.e реечного с встроенным усилителем– УП.М.10.р.
Устройство преобразования для комплекса МАКС N.e реечного с встроенным усилителем – УП.М.10.р обеспечивает преобразование пакетной информации в аналоговый сигнал в соответствии с нормами 4 –х проводного ТЧ канала.
Устройство преобразования реечное с встроенным усилителем – УП.М.10.р поставляется в DIN- реечном конструктивном исполнении.
Устройство преобразования реечное с встроенным усилителем УП.М.10.р обеспечивает громкоговорящую трансляцию передаваемой по каналу связи звуковой информации на внешнюю акустическую систему.
В устройстве преобразования УП.М.10.р предусмотрена регулировка уровня ПРМ/ПРД канала ТЧ, а также регулировка уровня громкости встроенного усилителя мощности.
Трансляция принимаемых звуковых сигналов осуществляется на подключаемую внешнюю акустическую систему с сопротивлением постоянному току не менее 8 Ом. Рекомендуемая максимальная мощность внешней акустической системы зависит от напряжения питания устройства и составляет не менее 2 Вт при Uпит – 6 В и не менее 10 Вт при Uпит – 24 В.
4.8.2. Внешний вид устройства преобразования для комплекса МАКС N.e реечного УП.М.10.р
4.8.3 Технические характеристики
Наименование параметра | Значение |
|---|---|
Напряжение питания. (В.) | 6-:-24 |
Максимальный ток потребления (А.) | 1 |
Среда передачи данных | ЛВС(Ethernet), канал ТЧ |
Протокол соединения | TCP/IP, ТЧ(ПРМ/ПРД-+4дБ/-13дБ) |
Максимальная выходная мощность встроенного усилителя (Вт.) | 10 (24В) |
Сопротивление внешней акустической системы (Ом.) | Не менее 8 |
Рекомендуемая мощность внешней акустической системы (Вт.) | Не менее (при Uпит.): 2 (6В) 10 (24В) |
Регулятор громкости Канал ТЧ – ПРМ, диапазон регулировки | Есть ПРМ - (-6дБ-:-+15дБ) |
Возможность настройки IP адресов и параметров сети | есть |
Диапазон воспроизводимых частот | 300Гц-3,5кГц |
Способ монтажа | на DIN-рейку |
Диапазон рабочих температур (°С) | +5 -:- +40 |
Возможность подключения внешних устройств подзвучивания | Внешняя, пассивная акустическая система |
Возможность подключения устройств записи переговоров | нет |
Габаритные размеры (мм.) | 70х90х60 |
Вес(кг) | 0,150 |
Примечание | Преобразователь Ethernet-ТЧ на DIN-рейку со встроенным усилителем мощности класса D |
