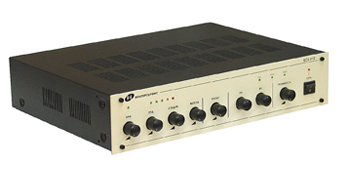

Блок селектора БС

Блок селектора предназначен для использования в составе оконечных трассовых устройств (студий) и конференц-систем, если они должны иметь выход на аппаратуру связи совещаний.

Технические характеристики

Вход ПРМ / выход ПРД - симметричные с трансформаторной развязкой, R=600 Ом

Уровень ПРМ/ПРД –  -13dB/-13dB

Регулировка громкости с канала на ИРМ (уровень ПРМ), оперативная – (минус 60÷0) dB

Регулировка громкости с ИРМ на ИРМ («студия»), оперативная - (минус 60÷0) dB

Регулировка громкости с ИРМ в канал (уровень ПРД), оперативная - (минус 13÷0) dB

Максимальное количество ИРМ, подключенных к блоку БС – 16.

Максимальная удаленность ИРМ от блока селектора при 16-ти подключенных пультах ИРМ– 60 м. (При уменьшении количества ИРМ, подключенных к одному разъему, максимальная удаленность пропорционально увеличивается.)

Количество микрофонных входов – 1

Количество линейных входов – 1

Диапазон воспроизводимых частот, – 50-20000 Гц.

Номинальное напряжение на линейном выходе, – 0,775В

Номинальное напряжение на выходе усилителя мощности, – 100В; 70В

Максимальная выходная мощность, не менее, – 120 Вт

Номинальное сопротивление акустических систем – 8 Ом

Среднеквадратичный коэффициент гармоник, не более – 1%

Отношение сигнал/шум на выходе не менее, – 75 дБ

Потребляемая мощность от сети переменного тока не более, – 220 ВА

Габаритные размеры, мм – 85х425х305

Вес, – 8,5 кг

Комплектность

Обозначение изделия	Наименование изделия	Кол-вошт.	Примечание
ВАБМ.465287.005	Блок селектора (БС) в составе:	1
ВАБМ.465287.005.1	Основной модуль блока селектора БС	1
ВАБМ.465287.005.2	Комплект кронштейнов и кабелей к блоку селектора БС, в составе:	1
	Шнур питания с евровилкой	1
	Комплект кронштейнов с крепежом	1
	Розетка телефонная на стену (TJCM-6р4с)	1
	Кабель телефонный (3 м) с вилкой 6р4с на концах	1
ВАБМ.465287.005.3	Блок УПЛ.БС		Опция
ВАБМ.300.215	РадиомикрофонРМК-900 в составе:		Опция
ВАБМ.300.215.1	Блок микрофона РМК-900		Опция
ВАБМ.300.215.2	Блок приёмника РМК-900		Опция
ВАБМ.300.214	Микрофон МК-10		Опция
ВАБМ.300.404	Стойка микрофонная СТ-Н-3		Опция

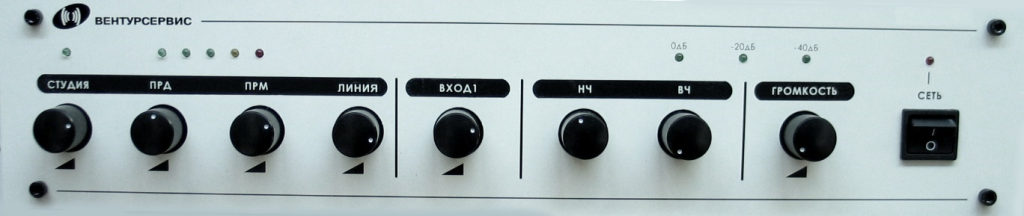

Вид устройства со стороны передней панели

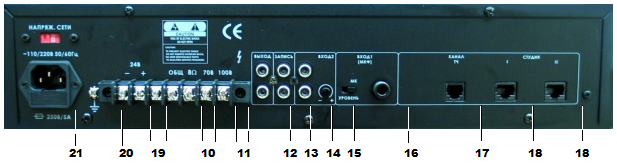

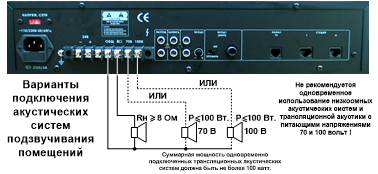

Вид устройства со стороны задней панели

1 – Регулятор уровня «студия» – регулирует усиление внутри студии, т.е. с микрофона одного ИРМ на громкоговоритель другого и наоборот. В режиме работы с каналом, если нет необходимости усиливать собственный сигнал в помещении, регулятор устанавливается в крайнее левое положение («выкл.». Диапазон регулировки (минус 60÷0) дБ.

2 – Регулятор «ПРД» – Регулятор «ПРД» - осуществляет регулировку уровня выходного сигнала, уходящего в канал с ИРМ, диапазон регулировки (минус 13÷13) дБ. Среднее положение регулятора – «штрих вверх» – соответствует номинальному уровню.

3– Регулятор «ПРМ» – осуществляет регулировку уровня входного сигнала, поступившего с канала на ИРМ, диапазон регулировки (минус 60÷0) дБ. Среднее положение регулятора –«штрих вверх» – соответствует номинальному уровню.

4 – Регулятор уровня на выходе усилителя (сигнал с канала).

5 – Регулятор уровня микрофонных входов.

6 – Регулятор уровня НЧ.

7 – Регулятор уровня ВЧ.

8 – Регулятор громкости.

9 – Кнопка включения.

10 – Клеммы для подключения низкоомных акустических систем (ОБЩИЙ, 8 Ом),

11 – Клеммы для подключения трансляционных акустических систем 70В и 100В (второй вывод АС подключается на ОБЩИЙ)

12 – Выход сигнала с канала ТЧ (регулируется одновременно с регулировкой громкости усилителя).

13 – Выход сигнала с канала ТЧ (не регулируется).

14 – Линейный вход;

15 – Регулятор уровня линейного входа.

16 – Микрофонный вход.

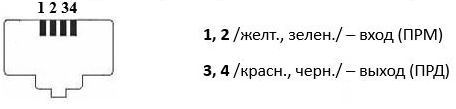

17 – Гнездо RJ11-6p4c – подключение линии связи при стандартном обжиме.

18 – Разъем подключения ИРМ (RJ45-8p8c).

19 – Клеммы подключения резервного питания =24В

20 – Клемма заземления

21 – Разъем подключения сетевого провода

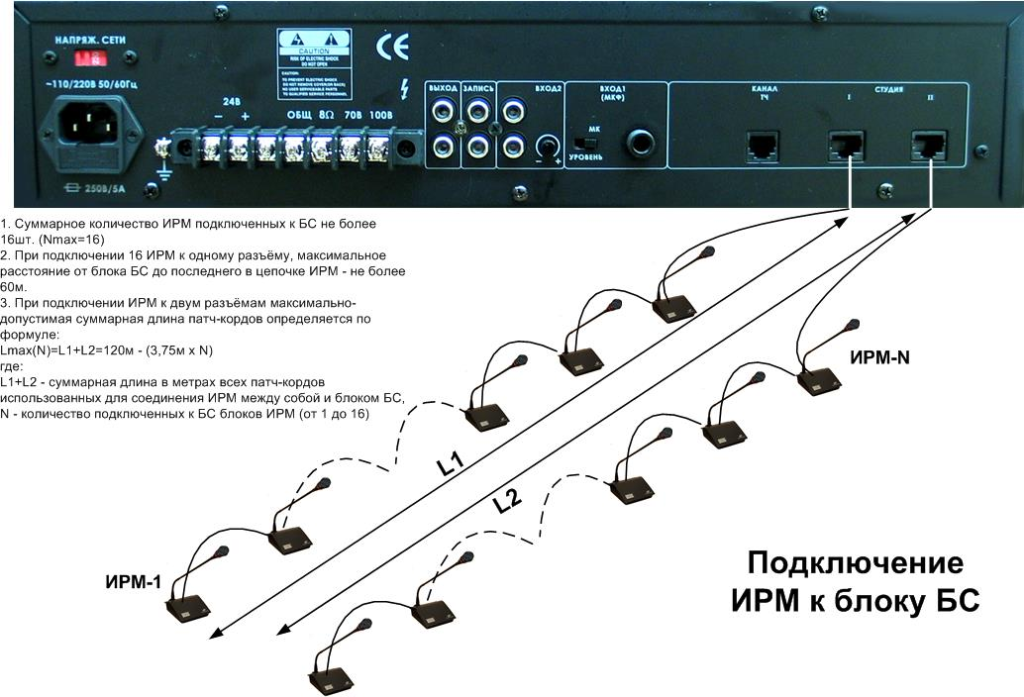

Последовательное подключение ИРМ к БС

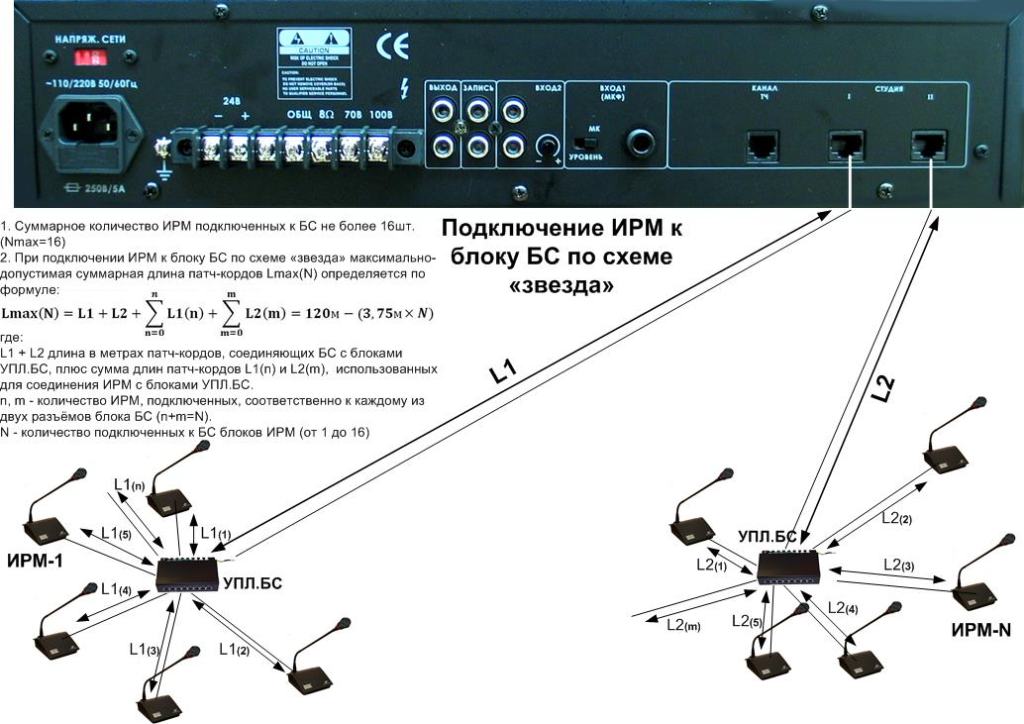

Подключение ИРМ к БС по схеме «звезда»

Блок УПЛ.БС, используемый при подключении ИРМ к БС по схеме «звезда», поставляется отдельно по запросу заказчика и изготавливается в соответствии с требованиями конфигурирования конкретной системы. Также возможно изготовление и поставка патч-кордов для подключения ИРМ к БС в соответствии с требованиями заказчика.

Расчет суммарной длины соединительных кабелей носит ориентировочный характер и в значительной мере зависит от качества сборки и монтажа соединительных кабелей, устройств коммутации и используемых для изготовления патч-кордов проводов.

Для удобства работы абонентов в студии селекторных совещаний, к блоку БС можно подключить радио и проводные микрофоны.

Радиомикрофон и проводной микрофон поставляются в комплекте с блоком БС по отдельному заказу.

Для установки микрофона в удобном для участника совещания положении, можно использовать микрофонную стойку СТ-Н-3 (поставляется по отдельному заказу)

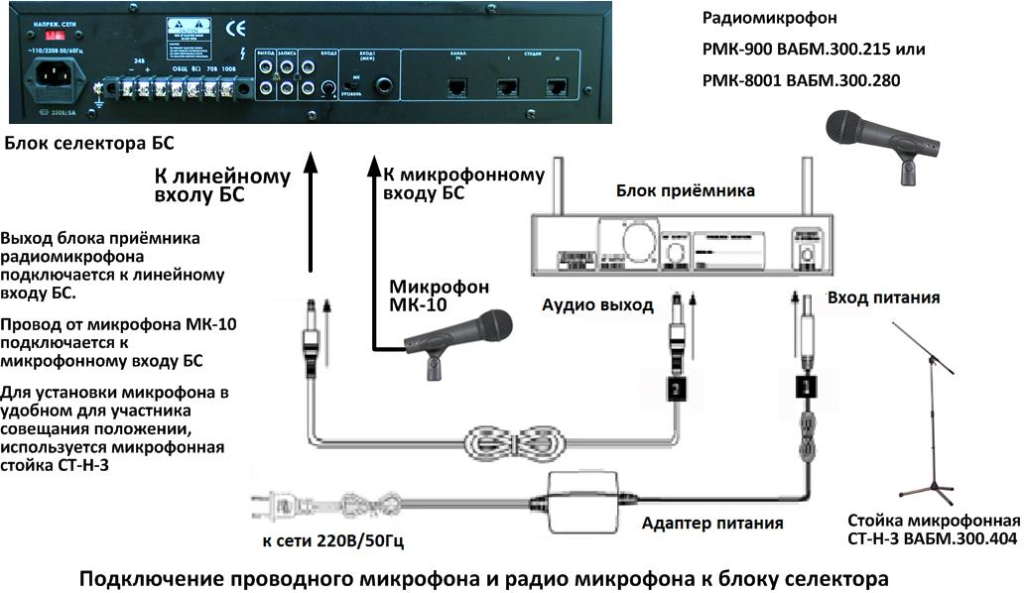

Схема подключения микрофонов к блоку БС приведена ниже.

Индивидуальное рабочее место председателя ИРМ-П

Артикул: ВАБМ.465287.002-01

Индивидуальное рабочее место председателя ИРМ-П предназначено для приема и передачи речевой информации при использовании в составе конференц-системы (студии) совместно с блоком селектора БС ВАБМ 465287.005.

Технические характеристики

Напряжение питания - + (12÷36) В постоянного тока.

Максимальный потребляемый ток – 150мА;

Номинальный уровень ПРМ/ ПРД -13/-13 дБ;

Выходная мощность – 0,25 Вт;

Регулировка громкости внутреннего/внешнего громкоговорителя оперативная - (минус 60÷0) дБ;

Состав изделия

Индивидуальное рабочее место председателя ИРМ-П, соединительный кабель.

Устройство и работа

ИРМ-П выполнен в виде настольного пульта, оборудованного микрофоном и громкоговорителем, подключается к блоку селектора через любой из двух разъемов типа RJ45-8p8c на задней стенке. Ко второму разъему подключаются дополнительные ИРМ-П/ИРМ-У при наращивании системы.

ИРМ-П/ИРМ-У могут соединяться между собой и блоком селектора непосредственно "из пульта в пульт" или через установленные на рабочих местах розетки, соединенные между собой и блоком селектора (разъемы в ИРМ-П/ИРМ-У соединены параллельно). Используются стандартные кабели типа"неэкранированная витая пара" с разъемами RJ45 ("патч-корды"). При самостоятельном обжиме следует использовать кабель #24AWG (0.2 кв.мм.) и соблюдать стандартное расположение проводов в разъеме.

Включение микрофона осуществляется нажатием кнопки на корпусе. Кнопка имеет два режима – "с фиксацией" и "без фиксации", которые выбираются двухпозиционным переключателем на нижней стороне блока. В зависимости от положения переключателя для включения микрофона необходимо либо кратковременное нажатие кнопки, либо ее удерживание во время сообщения. О включении микрофона свидетельствуют светящееся красным кольцо микрофона и подсветка кнопки. Внутренний громкоговоритель при этом отключается. Если используется внешний громкоговоритель, то он будет постоянно включен (в том числе и при включенном микрофоне), а внутренний - постоянно отключен. Микрофоны могут быть включены одновременно на нескольких ИРМ-П/ИРМ-У, при этом сигналы с них суммируются.

ИРМ-П при включении микрофона не отключает микрофоны других ИРМ-П/ИРМ-У, и его микрофон не отключается другими ИРМ-П/ИРМ-У. Для отключения микрофона ИРМ-У используется "двойное нажатие".

Индивидуальное рабочее место председателя ИРМ-У

Артикул: ВАБМ.465287.002-02

Индивидуальное рабочее место участника ИРМ-У предназначено для приема и передачи речевой информации при использовании в составе конференц-системы (студии) совместно с блоком селектора БС ВАБМ 465287.005.

Технические характеристики

Напряжение питания - + (12÷36) В постоянного тока.

Максимальный потребляемый ток – 150мА;

Номинальный уровень ПРМ/ ПРД -13/-13 дБ;

Выходная мощность – 0,25 Вт;

Регулировка громкости внутреннего/внешнего громкоговорителя оперативная - (минус 60÷0) дБ;

Состав изделия

Индивидуальное рабочее место участника ИРМ-У, соединительный кабель.

Устройство и работа

ИРМ-У выполнен в виде настольного пульта, оборудованного микрофоном и громкоговорителем, подключается к блоку селектора через любой из двух разъемов типа RJ45-8p8c на задней стенке. Ко второму разъему подключаются дополнительные ИРМ-П/ИРМ-У при наращивании системы.

ИРМ-П/ИРМ-У могут соединяться между собой и блоком селектора непосредственно "из пульта в пульт" или через установленные на рабочих местах розетки, соединенные между собой и блоком селектора (разъемы в ИРМ-П/ИРМ-У соединены параллельно). Используются стандартные кабели типа "неэкранированная витая пара" с разъемами RJ45 ("патч-корды"). При самостоятельном обжиме следует использовать кабель #24AWG (0.2 кв.мм.) и соблюдать стандартное расположение проводов в разъеме.

Включение микрофона осуществляется нажатием кнопки на корпусе. Кнопка имеет два режима – "с фиксацией" и "без фиксации", которые выбираются двухпозиционным переключателем на нижней стороне блока. В зависимости от положения переключателя для включения микрофона необходимо либо кратковременное нажатие кнопки, либо ее удерживание во время сообщения. О включении микрофона свидетельствуют светящееся красным кольцо микрофона и подсветка кнопки. Внутренний громкоговоритель при этом отключается. Если используется внешний громкоговоритель, то он будет постоянно включен (в том числе и при включенном микрофоне), а внутренний - постоянно отключен. Микрофоны могут быть включены одновременно на нескольких ИРМ-П/ИРМ-У, при этом сигналы с них суммируются.

ИРМ-У при включении микрофона отключает микрофон другого ИРМ-У.
