Мини-студия МСР.16

Министудия МСР.16 является одним из оконечных звеньев аппаратуры магистральной связи совещаний и предназначена для высококачественного приема и передачи речевой информации при подключении к четырехпроводной линии связи каналов ТЧ (+4дБ/-13дБ – ПРМ/ПРД), а также для работы в совместимых по уровням сигналов, системах диспетчерской связи и оповещения.

Технические характеристики

Напряжение питания от 12В до 48В постоянного тока, ток потребления 0,2А.

Линия связи – 4х-проводная, совместимая с каналом ТЧ

Вход и выход – симметричные, бестрансформаторные, R =600 Ом

Номинальные уровни ПРМ/ ПРД:  -13/13  dB

Выходная мощность -  0,25 Вт

Регулировки уровня:

- по приему    -60….  0   dB

- по передаче -13…+13 dB

Выход на запись ПРМ/ПРД

Сигнализация – «сухой» контакт включения микрофона на выходном разъеме RJ45

Характеристики контактов:

- максимальный ток коммутации – 1А,

- максимальное коммутируемое напряжение =100В

Возможность включения микрофона от педали.**

Состав изделия

. Обозначение изделия	Наименование изделия	Кол-во	Примечание
ВАБМ.465129.016	Министудия МСР.16	1 шт.
	Шнур Patch Cord кат.5е,2м	1 шт.
	Адаптер сетевой ≈220В,50Гц/=12В	1 шт.	Возможна поставка сетевых адаптеров с выходным напряжением 24В, 36В и 48В*
	Экстрактор питания	1 шт.
	Активная система подзвучивания для МСР АС-МСР*		Опция
	Педаль включения микрофона**	1 шт.	Опция

*- Поставляется по согласованию с заказчиком. **- Для подключения педали используется гнездо выхода звукового сигнала на запись.

Министудия МСР.16 включает в себя переговорное устройство руководителя, а также поставляемые по согласованию с заказчиком изделия, обеспечивающие её эксплуатацию.

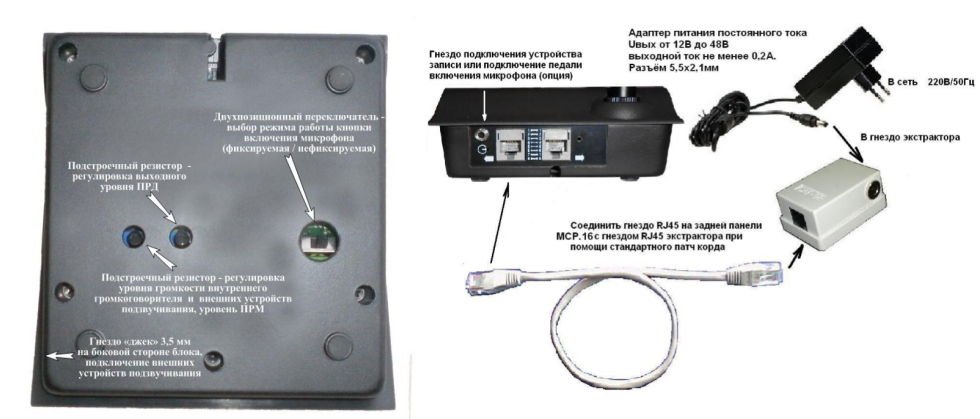

Переговорное устройство руководителя выполнено в виде настольного пульта, оборудованного микрофоном и встроенным громкоговорителем. Изделие подключается к линии связи стандартным кабелем PatchCord кат.5е c разъемами RJ45. В комплекте поставляется кабель длиной 2 метра.

На задней стенке изделия расположено 2 разъема - гнезда RJ45. На контакты этих гнезд выведены сигнальные цепи линии связи канала ТЧ – ПРМ/ПРД, цепь питания 12-:-48В постоянного тока и цепь сигнализации включения микрофона – «сухой» контакт.

Включение микрофона осуществляется нажатием кнопки включения микрофона на верхней панели переговорного устройства или нажатием кнопки педали при её использовании. В зависимости от положения двухпозиционного переключателя на нижней поверхности переговорного устройства, для включения микрофона необходимо либо кратковременное нажатие кнопки включения микрофона, либо ее удержание во время сообщения. О включении микрофона свидетельствует светящееся красным кольцо микрофона и более яркая подсветка индикатора на кнопке включения микрофона. При включении микрофона происходит замыкание «сухих» контактов встроенного реле, выведенных на 7 и 8 контакт выходных разъемов. Характеристики контактов – максимальный ток коммутации – 1А, максимальное коммутируемое напряжение =100В.

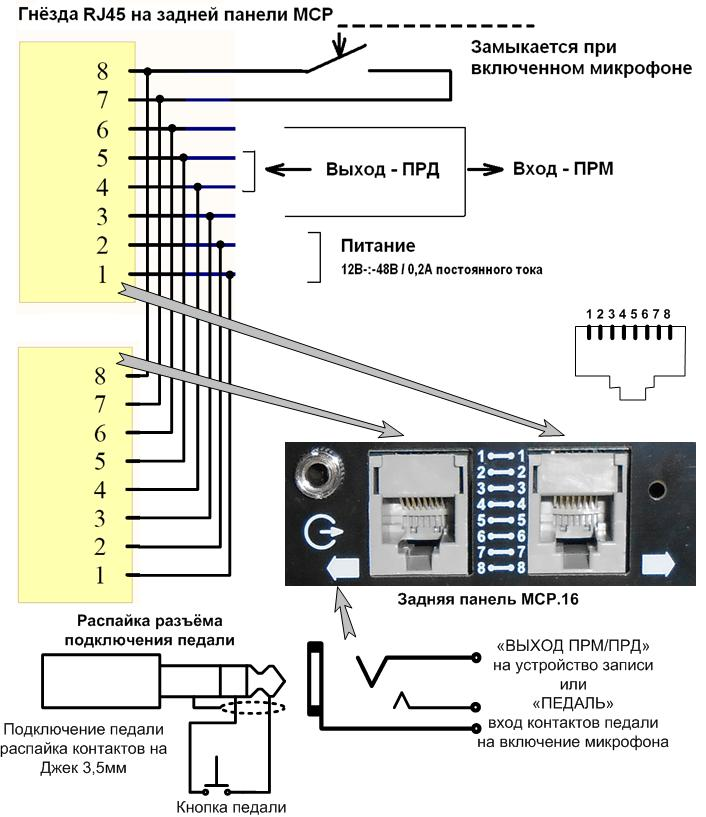

Схема разводки сигнальных цепей на выходных разъемах приведена на рисунке. Одинаковые контакты разъемов соединены параллельно.

Схема сигнальных цепей.

Назначение контактов:

1 и 2 питание, постоянное напряжение 12-:-48В/0,2А (1 – «+», 2 – «общий»);

3 и 6 – вход канала ТЧ ПРМ;

4 и 5 – выход на канал ТЧ ПРД;

7 и 8 – сигнализация «сухой» контакт включения микрофона.

Быстрым «двойным нажатием» кнопки осуществляется генерация в линию тонального сигнала вызова. (Внимание! Данная функция в изделии отключена и может быть активирована удалением перемычки с разъема JP4 на плате блока)

Исходный режим при включении питания: микрофон отключен, громкоговоритель включен.

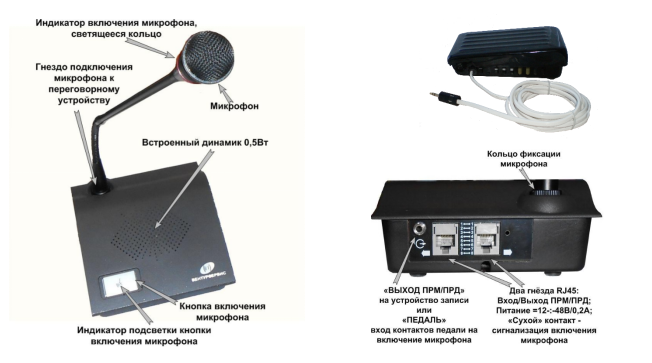

Внешний вид переговорного устройства МСР.16, блок питания, экстрактор, педаль.

Использование «сухих» контактов МСР.16

Для расширения функции сигнализации МСР.16 о включении микрофона, на контакты 7 и 8 выходных разъёмов RJ45 изделия, коммутируется «сухой» контакт от встроенного реле. Коммутация данного контакта может использоваться для включения питания устройств индикации типа «МИКРОФОН ВКЛЮЧЁН», для подачи питания на внешние усилительные устройства, для включения радиопередатчика в режим ПЕРЕДАЧА, для засветки индикаторов включения микрофона на удалённом пультовом оборудовании. Характеристики сухого контакта: - максимальный ток коммутации – 1А, - максимальное коммутируемое напряжение =100В
