Мини-студия МСР.Д

Министудия МСР.Д поставляется для работы в составе распределителя каналов связи комбинированного РКС-к n.n.n (далее РКС-к) в качестве двухрежимного микрофонного пульта диспетчера:

Министудия МСР.Д может использоваться в качестве оконечного звена аппаратуры магистральной связи совещаний для высококачественного приема и передачи речевой информации при подключении к четырехпроводной линии связи каналов ТЧ (+4дБ/-13дБ – ПРМ/ПРД), а также для работы в совместимых по уровням сигналов системах диспетчерской связи.

Дополнительная кнопка (кнопка включения режима оповещения) на лицевой панели пульта министудии МСР.Д переводит передачу звукового сигнала с пульта диспетчера на разъемы подключения локальной системы оповещения РКС-к и инициирует срабатывание «сухого контакта» на разъемах РКС-к сихронно с нажатием на кнопку включения микрофона.

Включение/отключение микрофона выполняется кнопкой на лицевой панели пульта МСР.Д или ножной педалью (вариант министудия МСР.Д.п).

Технические характеристики

Напряжение питания от 12В до 48В постоянного тока, ток потребления 0,2А (при =12В).

Линия связи – 4х-проводная, совместимая с каналом ТЧ

Вход и выход – симметричные, бестрансформаторные, R =600 Ом

Номинальные уровни ПРМ/ ПРД:  -13/+4  dB

Выходная мощность встроенного усилителя -  0,25 Вт

Регулировки уровня:

- по приему    -60….  0   dB

- по передаче -13…+13 dB

Запись ПРМ/ПРД (при заказе МСР.Д)

Режимы работы:

-диспетчерский пульт селекторной связи

-диспетчерский пульт локальной системы оповещения (при включении дополнительной кнопки).

Возможность включения микрофона от педали (при заказе МСР.Д.п).**

Состав изделия

Министудия МСР.Д 1 шт.

Шнур Patch Cord кат.5е,2м 1 шт.

Активная система подзвучивания 1 шт.

Адаптер сетевой ≈220В,50Гц/=24В или 12В* 1 шт

Экстрактор питания* 1шт.

Педаль включения микрофона* 1 шт.

*- Поставляется по согласованию с заказчиком. **- Для подключения педали используется гнездо выхода звукового сигнала на запись.

Министудия МСР.Д включает в себя переговорное устройство диспетчера – руководителя, а также поставляемые по согласованию с заказчиком изделия, обеспечивающие её эксплуатацию.

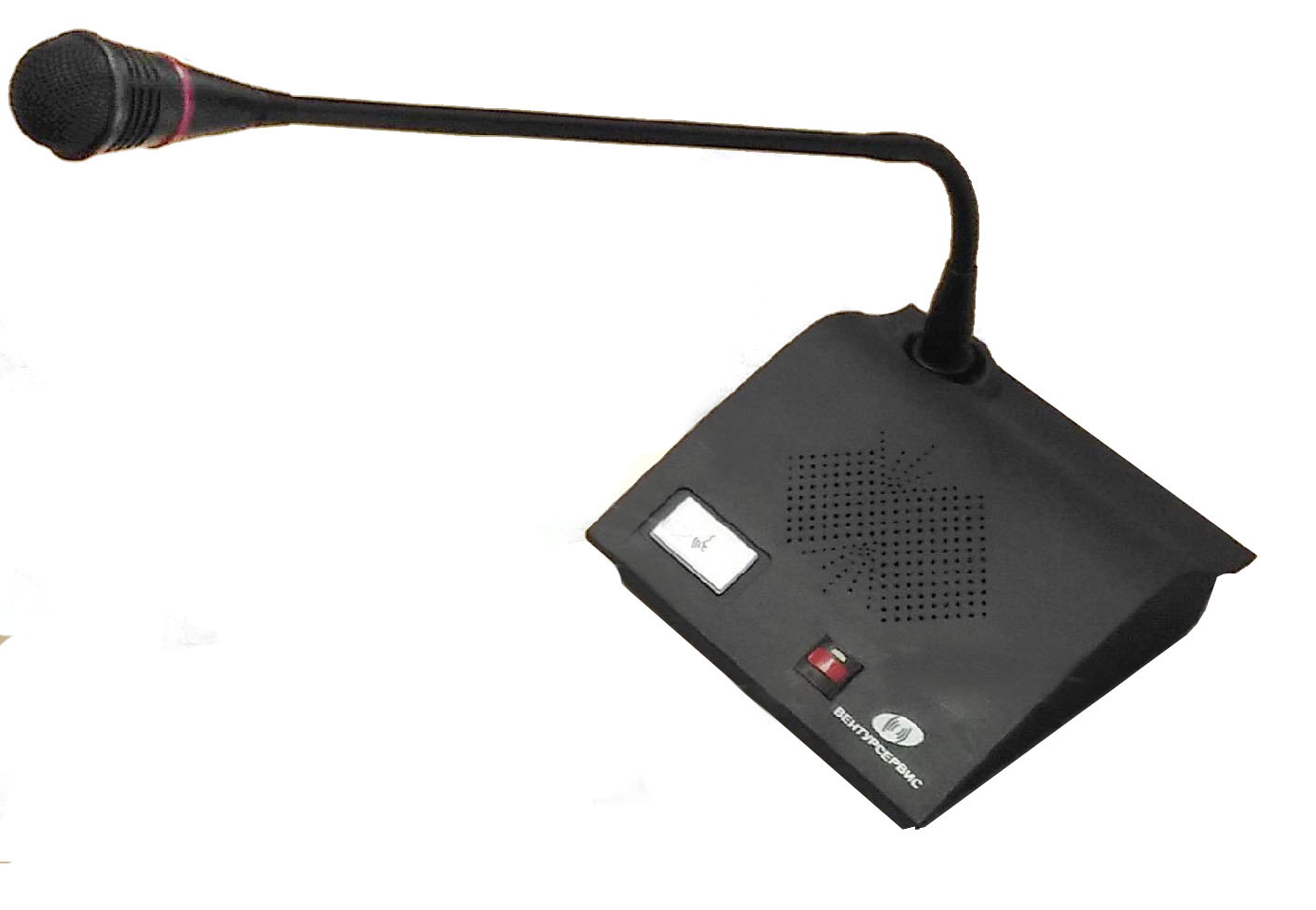

Переговорное устройство выполнено в виде настольного пульта, оборудованного микрофоном и встроенным громкоговорителем. Изделие подключается к линии связи стандартным кабелем PatchCord кат.5е c разъемами RJ45. В комплекте поставляется кабель длиной 2 метра.

На задней стенке изделия расположено 2 разъема - гнезда RJ45. На контакты этих гнезд выведены сигнальные цепи линии связи канала ТЧ – ПРМ/ПРД, цепь питания 12-:-48В постоянного тока и цепь сигнализации включения микрофона в режиме оповещения – «сухой» контакт.

Включение микрофона осуществляется нажатием кнопки включения микрофона на верхней панели переговорного устройства или нажатием кнопки педали при её использовании. В зависимости от положения двухпозиционного переключателя на нижней поверхности переговорного устройства, для включения микрофона необходимо либо кратковременное нажатие кнопки включения микрофона, либо ее удержание во время сообщения. О включении микрофона свидетельствует светящееся красным кольцо микрофона и более яркая подсветка индикатора на кнопке включения микрофона.

Исходное положение цепи сигнализации включения микрофона в режиме оповещения – НО сухой контакт.

• Работа цепи сигнализации в режиме селекторной связи:

В этом режиме дополнительная кнопка (кнопка Режима оповещения) не включена, индикация кнопки включения режима оповещения отсутствует.

При включении/ выключении микрофона министудии МСР.Д сухой контакт (7-8) остается в НО состоянии.

При разорванной линии «сухого» контакта диспетчер общается с абонентами связи-совещаний, подключенными к РКС-к.

• Работа цепи сигнализации в режиме оповещения:

При нажатии дополнительной кнопки (кнопка включения режима оповещения) синхронно с нажатием кнопки включения микрофона сухой контакт переходит в НЗ состояние, при выключении кнопки включения микрофона – снова в НО состояние.

При включении дополнительной кнопки и последующем включении кнопки микрофона (в этом случае «сухой» контакт замыкается) звуковой сигнал с микрофона диспетчера транслируется на разъём оповещения, расположенный на задней панели РКС-к, при этом микрофонный пульт диспетчера МСР.Д отключается от канала связи-совещания РКС-к.

Исходный режим при включении питания: микрофон отключен, громкоговоритель включен.

Назначение контактов:

1 и 2 питание, постоянное напряжение 12-:-48В/0,2А (1 – «+», 2 – «общий»);

3 и 6 – вход от тракт ПРМ канала ТЧ;

4 и 5 – выход на тракт ПРД канал ТЧ;

7 и 8 – сигнализация «сухой» контакт включения микрофона в режиме оповещение.

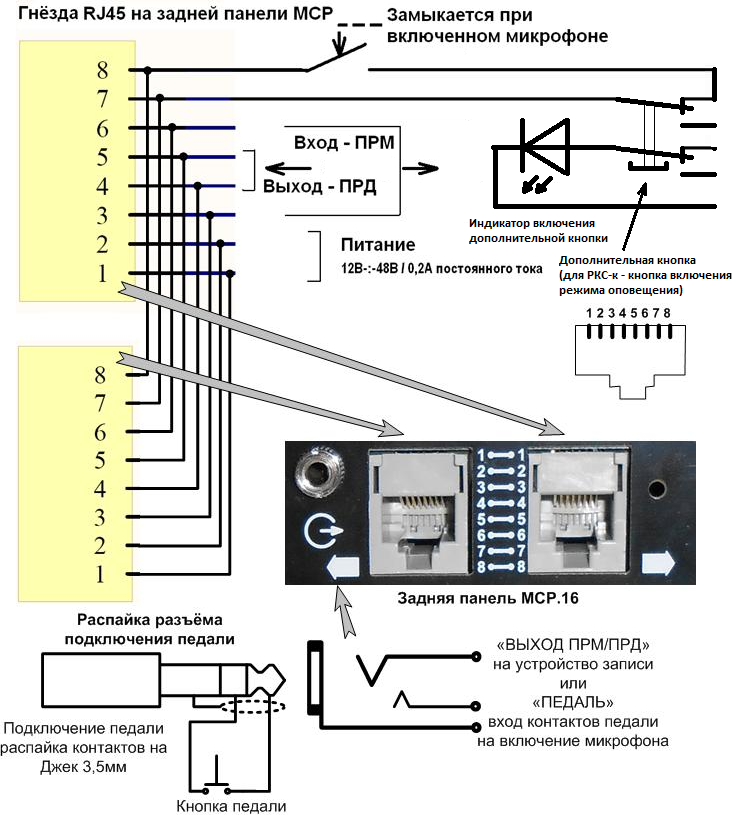

Схема разводки сигнальных цепей на выходных разъемах приведена на рисунке. Одинаковые контакты разъемов соединены параллельно.

Схема сигнальных цепей.
