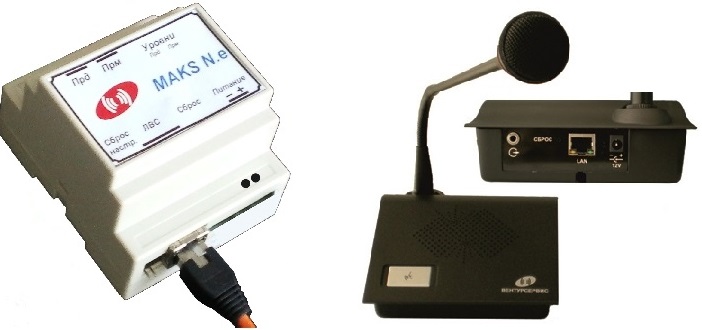

Мини-студия МСР.Е
Министудия МСР.Е (в дальнейшем «МСР.Е») является оконечным устройством связи совещаний, входит в состав Магистрального комплекса связи МАКС.
МСР.Е предназначен для обеспечения громкоговорящей дуплексной связи по ЛВС. МСР.E сопрягается по ЛВС по схеме «точка-точка» с устройством согласования телекоммутационным с четырехпроводными каналами связи УСТ.ТЧ4Е.1.
В свою очередь, устройство согласования телекоммутационное с четырехпроводными каналами связи УСТ.ТЧ4Е.1, четырехпроводной линией подключается к канальной плате РКС - модулю 4-х проводного окончания М4пр-РКС.
Две министудии МСР.Е могут образовывать соединение по ЛВС по схеме «точка-точка».
Министудия МСР.Е предназначена для эксплуатации в помещениях при температуре окружающего воздуха от +5°C до +40°C, с верхним значением влажности 80% при 25°C.
Удаленность МСР.Е от УСТ.ТЧ4Е.1 определяется параметрами (ЛВС) Ethernet.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№пп |
Основные параметры и характеристики |
Значение |
|
1 |
Количество устройств переговорных в комплексе МСР.Е (МСР.Е - УСТ.ТЧ4Е.1) работают только в данной паре) |
2 |
|
2 |
Среда передачи данных – локальная вычислительная сеть ЛВС (Ethernet), или прямое соединение перекрестным коммутационным шнуром (crossover) |
ЛВС |
|
3 |
Протокол соединения |
TCP/IP |
|
4 |
Напряжение питания (постоянное) |
12 В |
|
5 |
Потребляемая мощность |
6 Вт |
|
6 |
Выходная мощность встроенного громкоговорителя МСР.Е |
0,25 Вт |
|
7 |
Регулировка уровня громкости по приему |
есть |
|
8 |
Чувствительность встроенного динамика, дБ при 1Вт/1м |
88 |
|
9 |
IP адреса по умолчанию – 10.1.1.Х ; 10.1.1.Y. Возможность настройки IP адресов МСР.Е и параметров сети (маска сети, основной шлюз, DNS сервер) |
где Х,Y от 001 до 254 |
|
10 |
Возможность подключения внешних устройств подзвучивания |
есть |
|
11 |
Возможность записи разговора на внешнее устройство |
есть |
|
12 |
Стандарт компандирования |
G.711 A-закон для диапазона 0,3-3,5 кГц |
|
13 |
Требования к пропускной способности вкл. микрофон/выключен микрофон–
|
100 кБит/сек / 10 Бит/сек. |
СОСТАВ ИЗДЕЛИЯ
|
№ п.п. |
Наименование |
Кол-во, шт. |
|
1 |
Министудия МСР.Е ВАБМ.465287.017 в составе: |
1 |
|
1.1 |
Микрофонный пульт МСР.Е ВАБМ.465287.017.1 |
1 |
|
1.2 |
Комплект подключения МСР.Е ВАБМ.465287.017.2, в составе: |
1 |
|
|
Коммутационный шнур для подключения МСР.Е к розеткеЛВС(Ethernet) UTPcat 5 длина 2м. (Схема разводки жил в разъёме RJ-45 – Т568В) |
1 |
|
|
Адаптер сетевой АС-220-S-12-400 |
1 |
|
1.3 |
Активная система подзвучивания для МСР.Е ВАБМ.465287.017.3 |
1* |
|
2 |
Диск с программным обеспечением |
1 |
|
3 |
Паспорт и руководство по эксплуатации |
1 |
*- активная система подзвучивания входит в базовый комплект поставки. Возможна поставка в варианте министудия МСР.Е (без выходных колонок).
Министудия МСР.Е состоит из корпуса (содержит печатную плату и громкоговоритель) и микрофона.

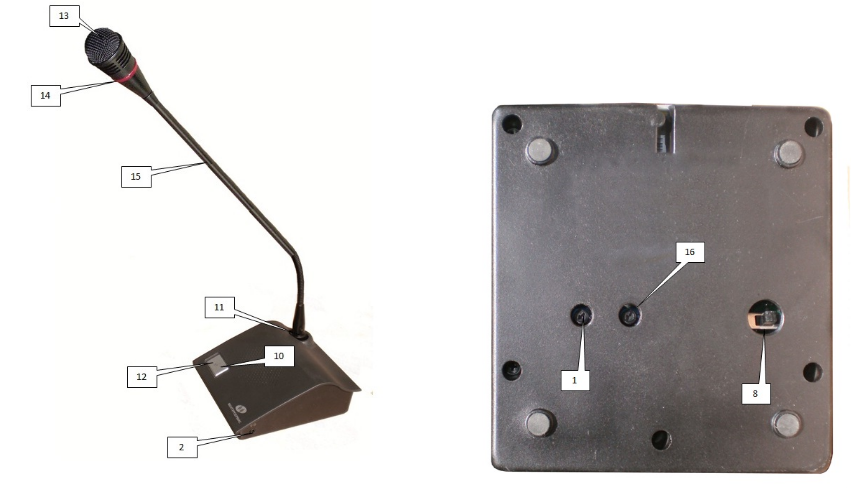

Внешний вид министудии и расположение органов управления на нижней части корпуса:

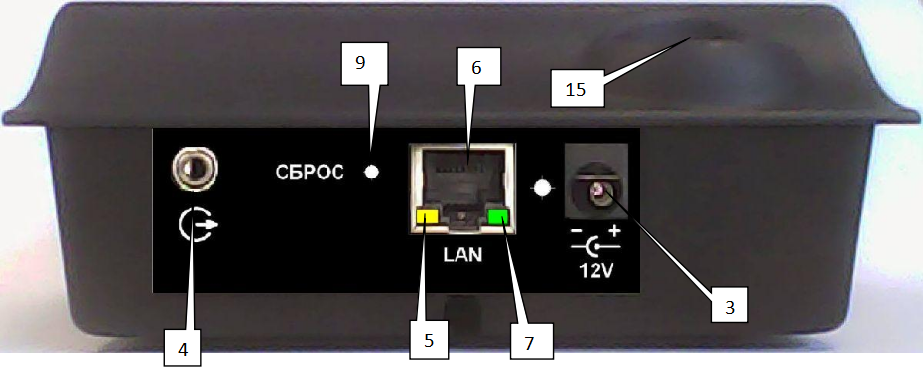

ВидМСР.Е со стороны задней панели:
· (1) Регулировка уровня громкости внутреннего громкоговорителя или внешнего устройства подзвучивания (уровень ПРМ).
· (2) Гнездо «джек» 3,5 мм стерео – подключение внешнего устройства подзвучивания (при его подключении внутренний громкоговоритель отключается);
· (3) Гнездо DC 2,1/5,5 – подключение сетевого адаптера;
· (4) Гнездо «джек» 3,5 мм стерео – выход на запись (Rн≥20 к).
· (5) Индикатор передачи/приёма данных.
· (6) Гнездо RJ45 – подключение к сети Ethernet.
· (7) Индикатор подключения к сети Ethernet.
· (8) Двухпозиционный переключатель – выбор режима работы клавиши включения микрофона (фиксируемая/нефиксируемая клавиша).
· (9) Доступ к кнопке «СБРОС» (используется производителем для сервисного обслуживания).
· (10) Клавиша включения микрофона.
· (11) Разъём для подключения микрофона.
· (12) Индикаторвключения микрофона.
· (13) Микрофон.
· (14) Индикаторное кольцо микрофона.
· (15)Микрофонная стойка.
· (16) Регулировка уровня громкости сигнала в линию (уровень ПРД)
Режимы работы МСР.Е.
Режимы подключения МСР.Е к ЛВС (Ethernet).
Прямое подключение ко второй министудии МСР.Е.
Работа в подсети ЛВС.
Работа в разных подсетях ЛВС.
Работа в сети интернет.
Режимы работы МСР.Е.
Режим включения микрофона МСР.Е «фиксируемый» (handfree).
Режим включения микрофона МСР.Е «нефиксируемый».
Работа министудии МСР.Е с устройством подзвучивания.
Применяются дополнительные активные звуковые колонки, подключаемые к гнезду (2).
Запись переговоров на внешнее устройство, подключаемое к гнезду (4).
Настройка министудии МСР.Е производится посредствомпрограммного обеспечения (ПО) ConextopDeviceManagement.
