Мини-студия МСР
Министудия МСР является одним из оконечных звеньев аппаратуры магистральной связи совещаний и предназначена для высококачественного приема и передачи речевой информации при подключении к четырехпроводной линии связи (каналы ПРМ и ПРД).
Технические характеристики
Напряжение питания - 12В постоянного тока от сетевого адаптера, входящего в комплект поставки, подключаемого к разъему типа DC 2,1/5,5 на задней стенке переговорного устройства.
Линия связи – 4х-проводная.
Вход и выход – симметричные, бестрансформаторные, R =600 Ом
Номинальные уровни ПРМ/ ПРД: -13/13 dB
Выходная мощность - 0,25 Вт
Регулировки уровня:
- по приему -60…. 0 dB
- по передаче -13…+13 dB
Состав изделия
Министудия МСР, активная система подзвучивания (опция – поставляется по согласованию с заказчиком), комплект подключения МСР в составе(адаптер сетевой, розетка телефонная на стену TJCM-6р4с, кабель телефонный 3 м. с вилкой 6р4с на концах).
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|
ВАБМ.465287.001 |
Министудия МСР в составе: |
1 шт. |
|
|
ВАБМ.465287.001.4 |
Микрофонный пульт МСР в составе: |
|
|
|
ВАБМ.465287.001.1 |
Корпус для МСР |
1 шт. |
|
|
ВАБМ.465287.001.2 |
Узел микрофонный для МСР |
1 шт. |
|
|
ВАБМ.465287.001.3 |
Активная система подзвучивания для МСР АС-МСР* |
1шт. |
Опция |
|
ВАБМ.465287.001.5 |
Комплект подключения МСР, в составе: |
|
|
|
|
Адаптер сетевой |
1 шт. |
|
|
|
Розетка телефонная на стену (TJCM-6р4с) |
1 шт. |
|
|
|
Кабель телефонный (3м) с вилкой 6р4с на концах |
1 шт. |
|
*- Активная система подзвучивания поставляется по согласованию с заказчиком.

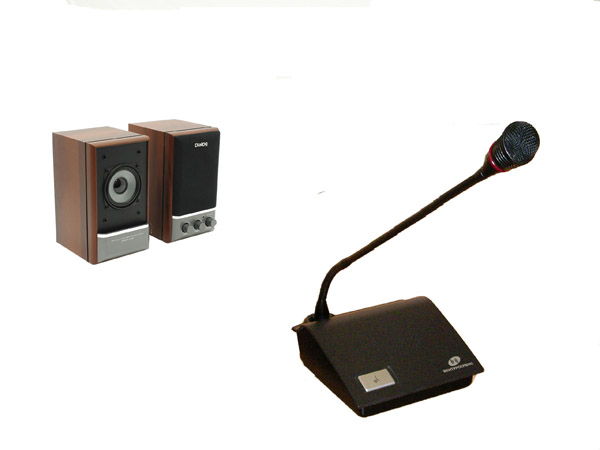

Министудия МСР включает в себя переговорное устройство руководителя и
подключаемые к нему акустические системы подзвучивания.

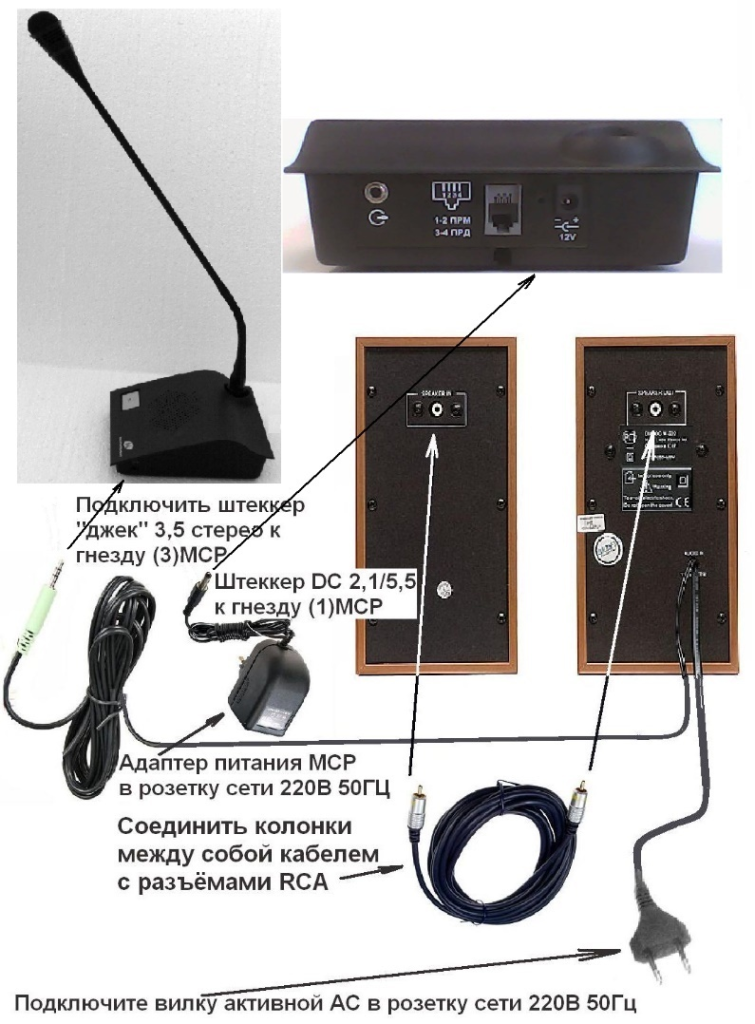

Переговорное устройство руководителя выполнено в виде настольного пульта, оборудованного микрофоном и громкоговорителем, к линии связи подключается телефонным кабелем с разъемом типа RJ11-6p4c.
Включение микрофона осуществляется нажатием кнопки. В зависимости от положения двухпозиционного переключателя на дне корпуса микрофонного блока для включения микрофона необходимо либо кратковременное нажатие кнопки, либо ее удерживание во время сообщения. О включении микрофона свидетельствуют светящееся красным кольцо микрофона.
Быстрым «двойным нажатием» кнопки осуществляется генерация в линию тонального сигнала вызова. (Внимание! Данная функция в изделии отключена и может быть активирована удалением перемычки с разъема JP4 на плате блока.)
Исходный режим при включении питания: микрофон отключен, громкоговоритель включен.
