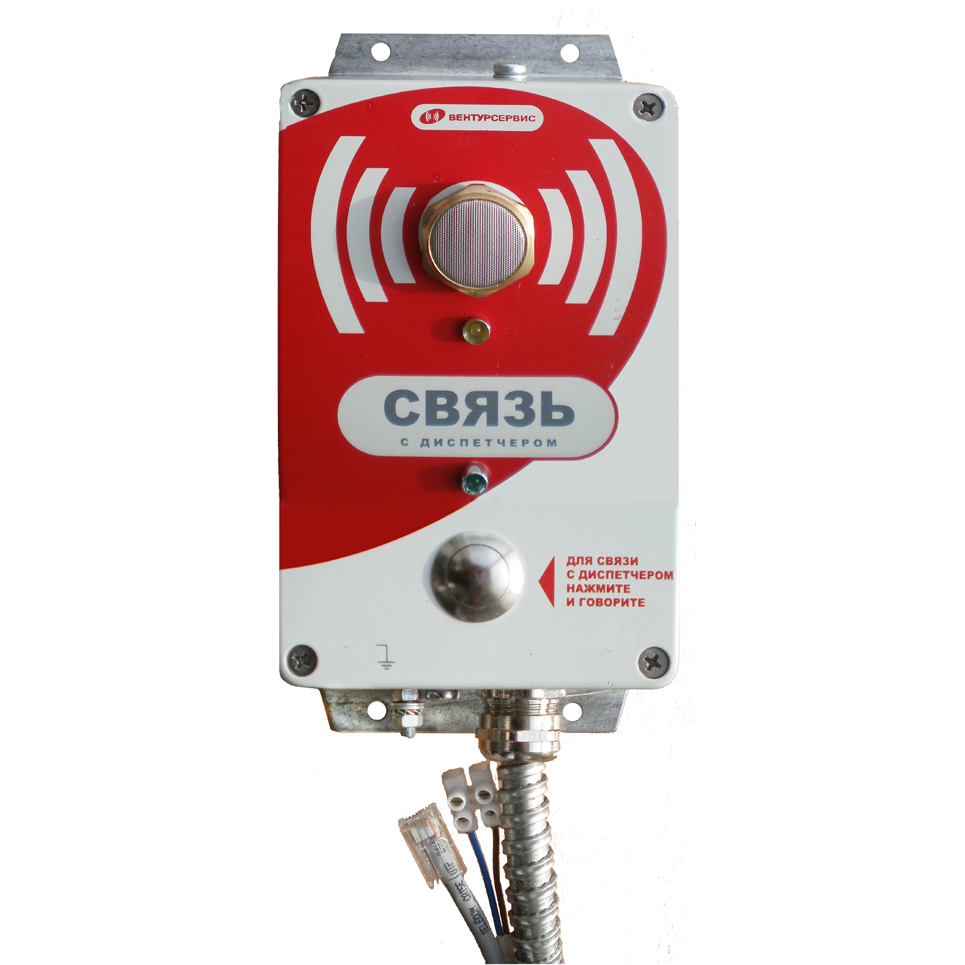

Мини-студия настенная МСР.Н
Мини-студия настенная МСР.Н является одним из оконечных звеньев аппаратуры магистральной связи совещаний, а также оперативной диспетчерской связи и предназначен для высококачественного приема и передачи речевой информации при подключении к четырехпроводной линии ТЧ (каналы ПРМ и ПРД).
Изделие выполнено в металлическом корпусе, устойчивом к внешним механическим и климатическим воздействиям. Допускается эксплуатация изделия на открытом пространстве, а также в производственных помещениях и цехах предприятий с тяжелыми климатическим условиями - пониженная, повышенная температура, повышенная влажность, запылённость.
Не допускается работа изделия при наличии в атмосфере агрессивных и взрывоопасных соединений и их паров, а также морского тумана.

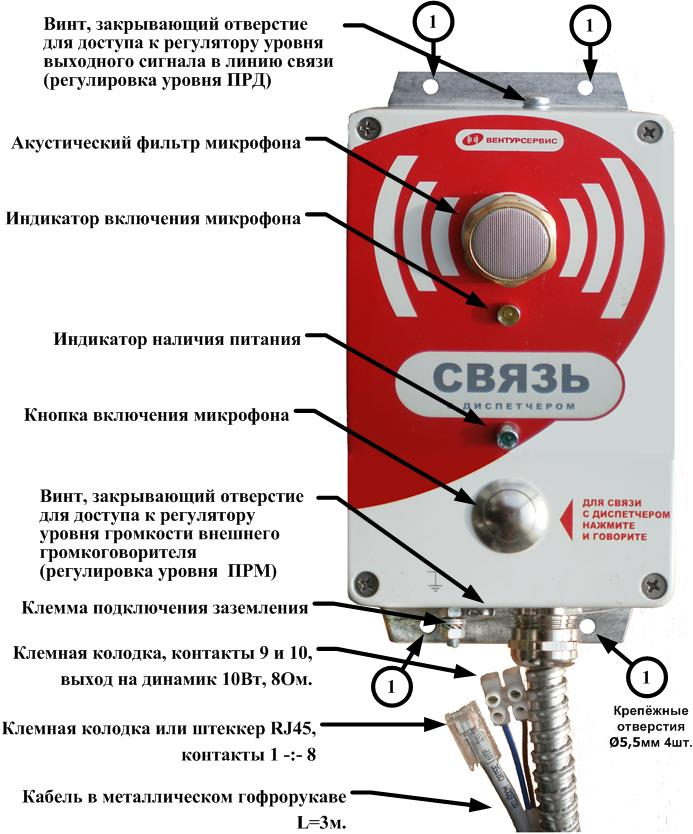

Внешний вид и назначение органов управления абонентского пульта участника.
Напряжение питания от 12В до 24В постоянного тока.
Максимальная потребляемая мощность 22Вт
Линия связи – 4х-проводная.
Вход и выход – симметричные, R =600 Ом
Номинальные уровни ПРМ: -13/0 дБ
Номинальные уровни ПРД: -13 / +4.3 дБ
Максимальная выходная мощность при Uп =24В, Rн=8 Ом - 9 Вт
Максимальная выходная мощность при Uп =12В, Rн=8 Ом - 4 Вт
Регулировки уровня:
- по приему -60…. 0 дБ
- по передаче -13…+4,3 дБ
Сигнализация – «сухой» контакт включения микрофона на клеммной колодке
Характеристики контактов:
- максимальный ток коммутации – 1А,
- максимальное коммутируемое напряжение =100В
Габаритные размеры (без кабелей подключения) 200х100х65мм
Исполнение –IP63
Состав изделия
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|
ВАБМ.465287.015 |
Мини-студия настенная МСР.Н в составе: |
1 шт. |
|
|
ВАБМ.465287.015.1 |
Микрофонный пульт МСР.Н |
1 шт. |
|
|
ВАБМ.465287.015.2 |
Комплект подключения МСР.Н, включая |
1 шт. |
|
|
|
Блок питания АС≈220В/50Гц – DC=24В/1А |
1шт. |
Опция * |
Возможно укомплектование изделия акустическими системами подзвучивания рупорного, настенного, потолочного или защищенного исполнения. *
Возможна поставка блока питания для данного изделия или для всей системы, в которой используются данные изделия. *
(позиции, отмеченные знаком «*» – поставляется по согласованию с заказчиком).
Мини-студия настенная МСР.Н является переговорным устройством оперативного, производственного персонала и обеспечивает двухстороннюю громкоговорящую дуплексную связь с диспетчером или другими абонентами сети связи-совещаний.
Для передачи речевой информации используется четырёх проводной канал связи, совместимый по уровням сигналов с каналом ТЧ (ПРД/ПРМ - +4дБ/-13дБ).
Дополнительно на выходные клеммы изделия выведены «сухой контакт» сигнализации включения микрофона (замыкается, когда нажата кнопка включения микрофона), а также питание изделия - постоянное напряжение в диапазоне от 12В до 24В.
Изделие выполнено в виде настенного пульта в защищенном исполнении. На лицевой стенке изделия размещен микрофон, защищенный сетчатым акустическим фильтром, кнопка включения микрофона, светодиод индикатора питания и светодиод индикатора включения микрофона. На нижней поверхности блока расположена клемма подключения заземления, винт, закрывающий отверстие для доступа к регулятору уровня громкости внешнего громкоговорителя (регулировка уровня ПРМ), кабельный ввод с гофрированным шлангом длиной три метра с сигнальными кабелями, кабелем питания и кабелем для внешнего громкоговорителя. На верхней поверхности блока расположен винт, закрывающий отверстие для доступа к регулятору уровня выходного сигнала в линию связи (регулировка уровня ПРД).
Корпус изделия снабжен прочными фланцами с четырьмя отверстиями для крепления изделия к стене или другой поверхности, обеспечивающей прочную и безопасную фиксацию абонентского пульта для удобного доступа к нему оперативного персонала.
Включение микрофона осуществляется нажатием кнопки на лицевой панели блока. Микрофон включен, пока кнопка нажата. При включении микрофона зажигается светодиод на лицевой поверхности изделия и замыкается «сухой» контакт реле между клемм 7 и 8 клемной колодки. Характеристики контактов – максимальный ток коммутации – 1А, максимальное коммутируемое напряжение =100В.

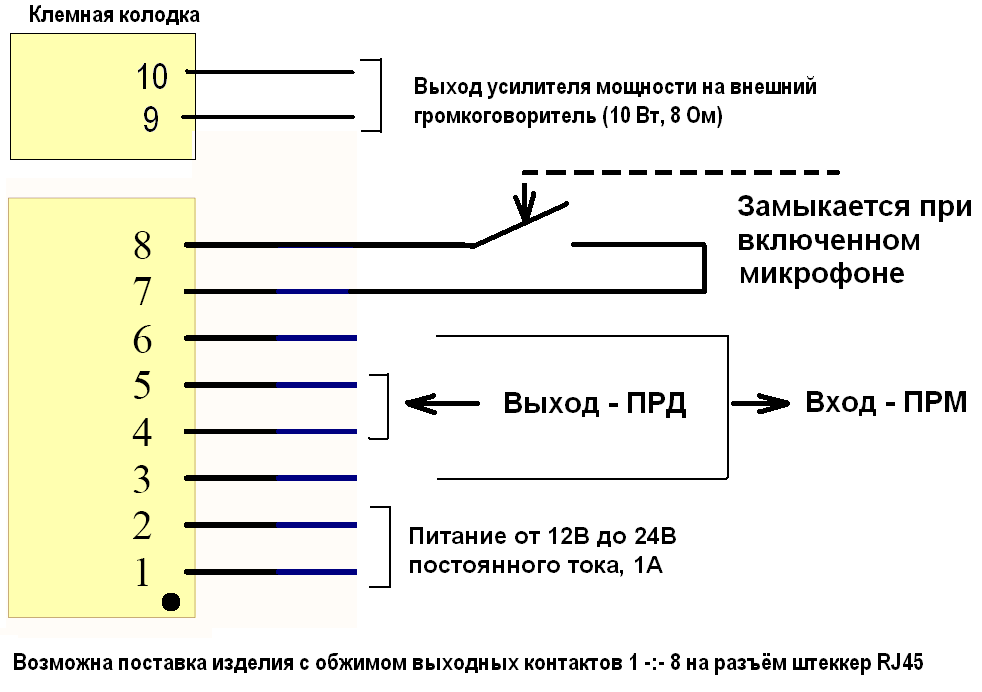

Схема разводки сигнальных цепей на выходной, контактной колодке изделия
Схема сигнальных цепей.
Назначение контактов:
1 и 2 – питание от 12 до 24 вольт постоянного тока, 1А (полярность подключения не важна)
3 и 6 – вход канала ТЧ ПРМ
4 и 5 – выход на канал ТЧ ПРД
7 и 8 – сигнализация «сухой» контакт включения микрофона.
9 и 10 – выход усилителя мощности на внешний громкоговоритель 10Вт, 8Ом.
Возможны 2 варианта подачи питающего напряжения 12-:-24 В к абонентскому пульту участника:
1 – Питающее напряжение подаётся от внешнего удалённого источника постоянного тока через контакты линии связи 1и 2 клемной колодки. Для питания абонентского пульта участника, внешний источник должен обеспечивать ток не менее 1А при напряжении в точке подключения абонентского устройства в пределах от 12 до 24 вольт. Для удалённого питания нескольких абонентских пультов можно использовать блок резервного питания БРП, входящего в комплекс оборудования КАТО.
2 – Питающее напряжение 12-:-24 В, 1А можно подавать непосредственно на клеммы 1 и 2 от сетевого адаптера, размещенного в непосредственной близости к абонентскому пульту. При этом необходимо предусмотреть резервирование питания в случае аварийных ситуаций.
Рекомендуемые типы акустических систем для использования с абонентским пультом МСР.Н
АС-11, КИ10-П(8Ом), КИ10-Н(8Ом) – офисные, складские помещения, «чистые» производственные цеха и гаражи.
1038ИЗ, 1038РИ(8Ом) – производственные цеха, помещения с неблагоприятными условиями труда (наличие пыли, повышенной влажности, повышенная/пониженная температура), эксплуатация на открытых площадках при наличии атмосферных осадков и т.п.
Специализированные рупорные излучатели с сопротивлением катушки 8 Ом. Комплектуются по требованиям заказчика исходя из необходимых условий их эксплуатации, в том числе для размещения излучателей во взрывоопасных зонах.
