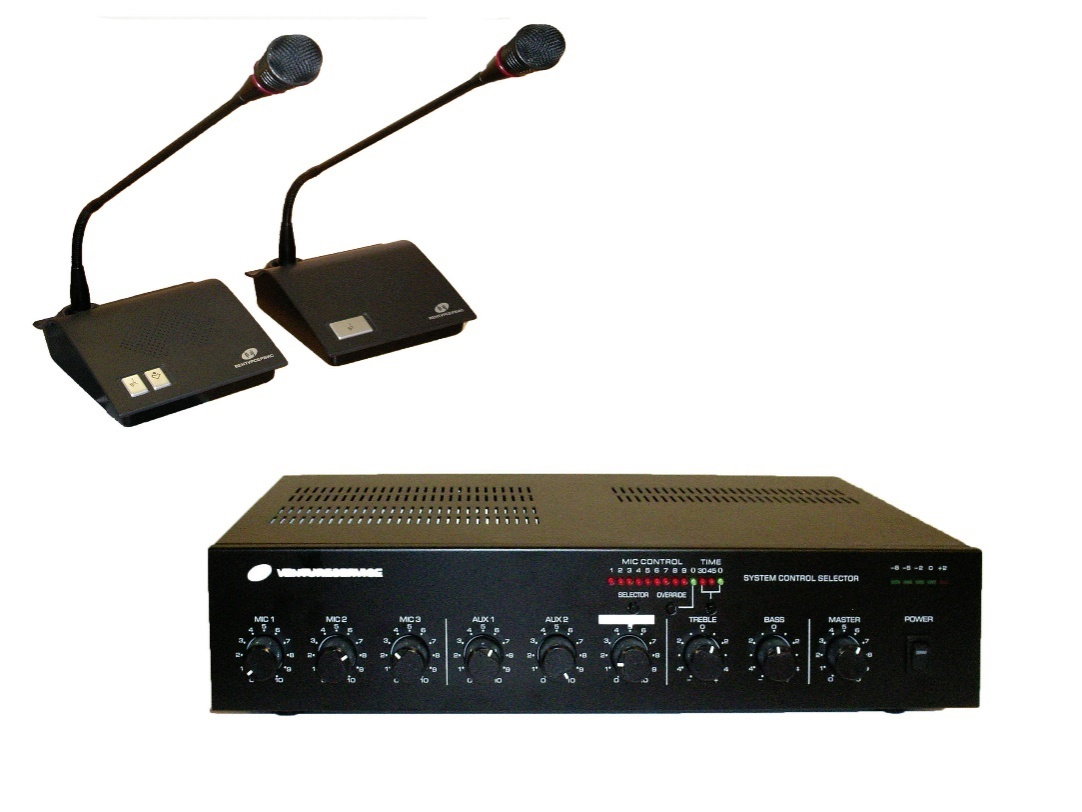

Система конференц-связи ЦБ-КС

Оборудование студий (связь совещаний)

Система конференц-связи ЦБ-КС обеспечивает возможность организации различных видов конференций с количеством участников: до 75.

Центральный блок ЦБ-КС является оконечным оборудованием связи совещаний.

Система имеет функцию контроля исправности оборудования.

Центральный блок системы конференцсвязи ЦБ-КС предназначен для использования в составе оконечных трассовых устройств (студий) и конференцсистем, если они должны иметь выход на аппаратуру связи совещаний с выходом на канал ТЧ (ПРМ/ПРД - +4дБ/-13дБ), а также может использоваться для организации различных видов конференцсвязи и систем типа – «круглый стол».

Данная система имеет встроенный цифровой модуль, который поддерживает работу с 10 пультами председателя и 75 пультами делегатов (количество может изменяться в соответствии с конкретными требованиями заказчика), а также обеспечивает микширование и усиление звуковых сигналов от других источников и линии четырёх-проводной связи.

Система имеет функцию самоконтроля, обеспечивающую проверку исправности микрофонных пультов председателей и делегатов при включении системы.

Состав системы конференц-связи

Обозначение изделия	Наименование изделия	Кол-вошт.	Примечание
ВАБМ.465275.012.3	ЦБ - центральный блок управления	1
	Шнурпитания с евровилкой	1
	Комплект кронштейнов 19” с крепежом	1
	Розетка телефонная на стену (TJCM-6р4с)	1
	Кабель телефонный (3 м) с вилкой 6р4с на концах	1
	Согласующее устройство СУ4П	1	Трансформаторная развязка ПРМ/ПРД
ВАБМ.465275.012.1	ПП пульт председателя		*
ВАБМ.465275.012.2	ПД пульт делегата		**
ВАБМ.465275.012.4	Комплект кабелей соединительных	1	***
ВАБМ.465275.012.5	Соединительный кабель ЦБ-пульт ПД СК ЦБ-ПД, 12 м		***
ВАБМ.465275.012.5	Соединительный кабель пульт ПД-пульт ПД СК ПД-ПД, 2,5м-1м		***

*- Количество ПП пультов председателя определяется при заказе системы

**- Количество ПД пультов делегатов определяется при заказе системы

***- Состав и количество кабелей в комплекте определяется при заказе системы

Центральный блок конференц-системы ЦБ-КС

Артикул: ВАБМ.465275.012.3

Центральный блок управления конференц-системы ЦБ-КС ВАБМ.465275.012.3 позволяет:

1. Осуществлять цифровое управление: пультами председателя ПП в количестве 10 шт., пультами делегатов ПД в количестве 75 шт.(количество может изменяться в соответствии с конкретными требованиями заказчика)

2. Настраивать идентификацию устройства конференц-связи: с помощью 7-битового dip-переключателя.

3. Контролировать функционирование системы на светодиодном дисплее, а также, при помощи 3-х кнопок настраивать рабочие режимы системы и микрофонных пультов.

4. Осуществлять микширование и усиление звуковых сигналов от различных источникови линии четырёх-проводной связи.

5. Усиливать звуковой сигнал и транслировать его на внешние акустические системы.

Технические данные

Диапазон частот	100 Гц ~ 16 кГц
ВХОД ЛИНИИ (ПРМ)	-4 дБ ~ +6 дБ, 10 кОм, сбалансированный
ВЫХОД ЛИНИИ (ПРД)	-13 дБ ~ +13 дБ, 200 Ом, сбалансированный
Суммарный коэффициент гармоник	0.5%
Соотношение сигнал/шум (С/Ш)	90 дБ
Разъемы подключения микрофонных пультов ПП и ПД конференц-связи	Специальный порт типа D x 3 шт.
Микшер: Вход микрофона	4 шт. 600 Ом / 6 мВ / -22 дБ
Микшер: Вход линии	3 шт. 20 кОм / 300 мВ / -10 дБ
Усилитель мощности	40 Вт (8 Ом) × 2
Индикатор уровня	С 5 светодиодами
Питание	110/220 В переменного тока, 50/60 Гц
Индикатор включения питания	Есть
Габариты и вес: Высота	100 мм
Габариты и вес: Ширина	430 мм
Габариты и вес: Глубина	230 мм
Габариты и вес: Вес	10 кг
Аксессуары	Кронштейны 19" - комплект
Цвет	Черная, антикоррозионная краска

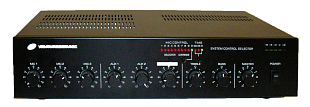

Внешний вид передней панели центрального блока

1. MIC 1~3: ручка регулировки громкости.

1. AUX1: ручка регулировки уровня сигнала с линии в динамиках подзвучки (ПРМ).

AUX2: ручка регулировки уровня сигнала с пультов ПП и ПД на усилитель подзвучивания.

2. AUX3: ручка регулировки уровня сигнала в линию (ПРД).

3. Ручка регулировки тембра: регулятор TREBLE (ВЧ), регулятор BASS (НЧ).

4. Регулятор громкости подзвучкиMASTER

5. Кнопка включения питания POWER (ПИТАНИЕ)

6. Индикатор уровня.

7. Индикатор управления.

MIC CONTROL (УПРАВЛЕНИЕ МИКРОФОНАМИ): показывает допустимое количество одновременно включенных микрофонов

TIME (ВРЕМЯ): длительность до автоматического отключения микрофона

Кнопка SELECTOR (ВЫБОР): регулирует количество включенных микрофонов

Кнопка OVERRIDE: для функций блокировки

Внешний вид задней панели центрального блока

1. ’1 ~ 3: разъемы подключения кабелей к микрофонным модулям - пультов председателя/участника конференц-связи.

2. ’ Регулятор громкости встроенного динамика пульта председателя / участника. Громкость сигнала с пульта на пульт.

3. ’Резервныйпорт.

4. ’ Порты RS-485 （2 разъема RJ-11） подключения купольной видеокамеры (Highspeeddomecamera).(не задействован)

5. ’ Контрольный порт RS-232 управления сервером ПО

7. ’ ПРД: выход звука конференц-связи.

8. ’ МИК 1~3: вход динамического микрофона (JACK 6,3).

9. ’ МИК 4: вход динамического микрофона (JACK 6,3) и ручка регулировки громкости.

10. ’AUX 4: Ручка регулировки громкости отвечает за уровень громкости входа внешнего звука.

11. ’AUXINPUT: AUX 1 – ПРМ, вход звука конференц-связи, AUX 2 – не задействован,

AUX 4 – вход от внешнего дополнительного источника сигнала.

12. ’Выход звука микрофона конференц-связи и вспомогательный выход обработки внешнего звука:

AUXOUT - ЗАПИСЬ: линейный выход конференц-связи.

VARIABLE - ВЫХОД: регулируемый выход конференц-связи, предназначен для подключения внешних усилителей.

EQUALIZER – УПАОС или внешний эквалайзер: выход/вход для подключения УПАОС (устройства подавления акустической обратной связи) или внешнего эквалайзера.

14. ’ Клеммные зажимы – выход от встроенного усилителя 40 Вт×2 нагрузки 8Ω.

15. ’ Селекторный переключатель входного напряжения 110/220 В переменного тока с частотой 50/60 Гц.

16. ’ Входное гнездо электропитания питания 220 В. Оборудовано одним предохранителем защиты от перегрузки переменного тока и одним резервным предохранителем с номиналом 8 А.

17.’Отсек предохранителя питания постоянного тока центрального блока управления конференц-связью с номиналом 8 А.

Для подключения центрального блок управления к каналу ТЧ необходимо использовать согласующее устройство СУ4П, входящее в комплект поставки. Подключите разъемы RCAсогласующего устройства к гнездам ПРМ и ПРД центрального блока управления в соответствии их назначением, а линию канала ТЧ подключите к гнезду RJ12 согласующего устройства СУ4П, используя кабель телефонный (3 м) с вилкой 6р4с на концах. Для удобства подключения системы в комплекте поставляется настенная телефонная розетка (TJCM-6р4с) к ней может быть подведён канал ТЧ. Если выходы, с которых приходят сигналы ПРМ/ПРД канала ТЧ имеют гальваническую развязку от корпуса (трансформаторный выход), то возможно согласующее устройство СУ4П не использовать, и подавать входы ПРМ/ПРД канала ТЧ непосредственно на соответствующие входы центрального блока ЦБ-КС.

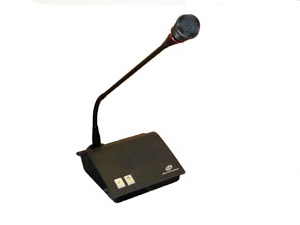

Пульт председателя ПП

Артикул: ВАБМ.465275.012.1

ПП председателя оборудован разъемами для их быстрого и удобного соединения. При соединении между собой, можно использоватькомплектный кабель с тремя разъемами, который обеспечивает быстрое и надёжное подключение всех пультов между собой и к центральному блоку.

Пульт председателя ПП можно разместить в любом месте без всякого ограничения порядкасоединений с другими блоками.

1. Имеются функции управления конференц-связью, такие как TALK (On/Off) [РАЗГОВОР (Вкл/Выкл] и CONTROL [ПЕРЕБОЙ].

2. Может устанавливаться в любом месте внутри системы.

3. Одновременно могут устанавливаться максимум 10 микрофонных пультов председателя.


1 Кнопка включения микрофона с подсветкой

2 Кнопка сброса с подсветкой (перебой)

3 Встроенный динамик

4 Разъем микрофона

5 Разъем выхода наушников

6 Разъём для подключения соединительного кабеля

Работа ПП пульта председателя

1. Для начала разговора, нажмите на кнопку включения микрофона “Talk” . Кнопка “Talk” снабжена индикатором с подсветкой, а микрофон – красным кольцевым светодиодным индикатором для индикации состояния включения/выключения (ON/OFF).

2. При включении микрофона, встроенный в ПП динамик отключается для предотвращения акустической обратной связи.

3. При нажатии кнопки “Control” происходит отключение (сброс) всех включенных микрофонов ПД пультов делегатов. Участник совещания может повторно нажать кнопку “Talk” на своём ПД пульте делегата для продолжения разговора.

4. Микрофонный пульт председателя ПП состоит из микрофона с разъёмным соединителем и подставки с кнопками управления и разъёмами. Такая конструкция обеспечивает лёгкость монтажа и обслуживания системы.

5. Гнездо для подключения соединительного кабеля, расположенное на тыльной стороне подставки. позволяет быстро монтировать и обслуживать систему конференц-связи.

Характеристики микрофонного пульта председателя ПП:

Тип микрофона	Электретный емкостной кардиоидного типа
Частотный диапазон	100 Гц ~ 16 кГц
Чувствительность	-23 дБ
Отношение сигнал/шум	>20 дБ (1 кГц)
Частотная характеристика	120 Гц - 16 кГц
Напряжение питания	12-18 В постоянного тока
Разъемы	DIN8 интерфейс; DIN5 микрофон
Разъем наушники/запись	Ø 3.5 стерео
ПП пульт председателя	2 кнопки
Размеры основания	140 x 48 x 150 мм (Ш x В x Г)
Конструкция	Настольная
Длина микрофона	48 см или 43 см
Вес	0.82 кг (включая микрофон)

Пульт делегата ПД

Артикул: ВАБМ.465275.012.2

ПД делегата оборудованы разъемами для их быстрого и удобного соединения. При соединении между собой, можно использоватькомплектный кабель с тремя разъемами, который обеспечивает быстрое и надёжное подключение всех пультов между собой и к центральному блоку.

Пультделегата ПД можно разместить в любом месте без всякого ограничения порядкасоединений с другими блоками.

1. В пульте делегата ПД имеется функция речевой настойки, такая как TALK (On/Off) [РАЗГОВОР (Вкл/Выкл].

2. Одновременно могут устанавливаться до 75 микрофонных пультов делегатов.


ПД - пульт делегата ВАБМ.465275.012.2 внешний вид

1 Кнопка включения микрофона с подсветкой

2 Встроенный динамик

3 Разъем микрофона

4 Разъем выхода наушников

5 Разъём для подключения соединительного кабеля

Работа ПД пульта делегата

2. При включении микрофона, встроенный в ПД динамик отключается для предотвращения акустической обратной связи.

3. Микрофонный пульт делегата ПД состоит из микрофона с разъёмным соединителем и подставки с кнопкой управления и разъёмами. Такая конструкция обеспечивает лёгкость монтажа и обслуживания системы.

4. Гнездо для подключения соединительного кабеля, расположенное на тыльной стороне подставки. позволяет быстро монтировать и обслуживать систему конференц-связи.

Характеристики микрофонного пульта пульта делегата ПД:

Тип микрофона	Электретный емкостной кардиоидного типа
Частотный диапазон	100 Гц ~ 16 кГц
Чувствительность	-23 дБ
Отношение сигнал/шум	>20 дБ (1 кГц)
Частотная характеристика	120 Гц - 16 кГц
Напряжение питания	12-18 В постоянного тока
Разъемы	DIN8 интерфейс; DIN5 микрофон
Разъем наушники/запись	Ø 3.5 стерео
ПД пульт делегата	1 кнопка
Размеры основания	140 x 48 x 150 мм (Ш x В x Г)
Конструкция	Настольная
Длина микрофона	48 см или 43 см
Вес	0.82 кг (включая микрофон)

Подключение центрального блока управления системы конференц-связи к микрофонам ПП – пульта председателя и ПД – пульта делегата.


Имеются три группы портов на центральном блоке управления, которые могут подключаться по случайному принципу без приоритета.

ПП и ПД председателя и делегата оборудованы разъемами для их быстрого и удобного соединения. При соединении между собой, можно использовать комплектный кабель с тремя разъемами, который обеспечивает быстрое и надёжное подключение всех пультов между собой и к центральному блоку.

Пульт председателя ПП можно разместить в любом месте без всякого ограничения порядка соединений с другими блоками.
