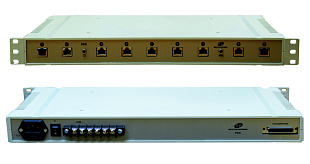

Распределитель каналов связи комбинированный РКС-к 6.1.1

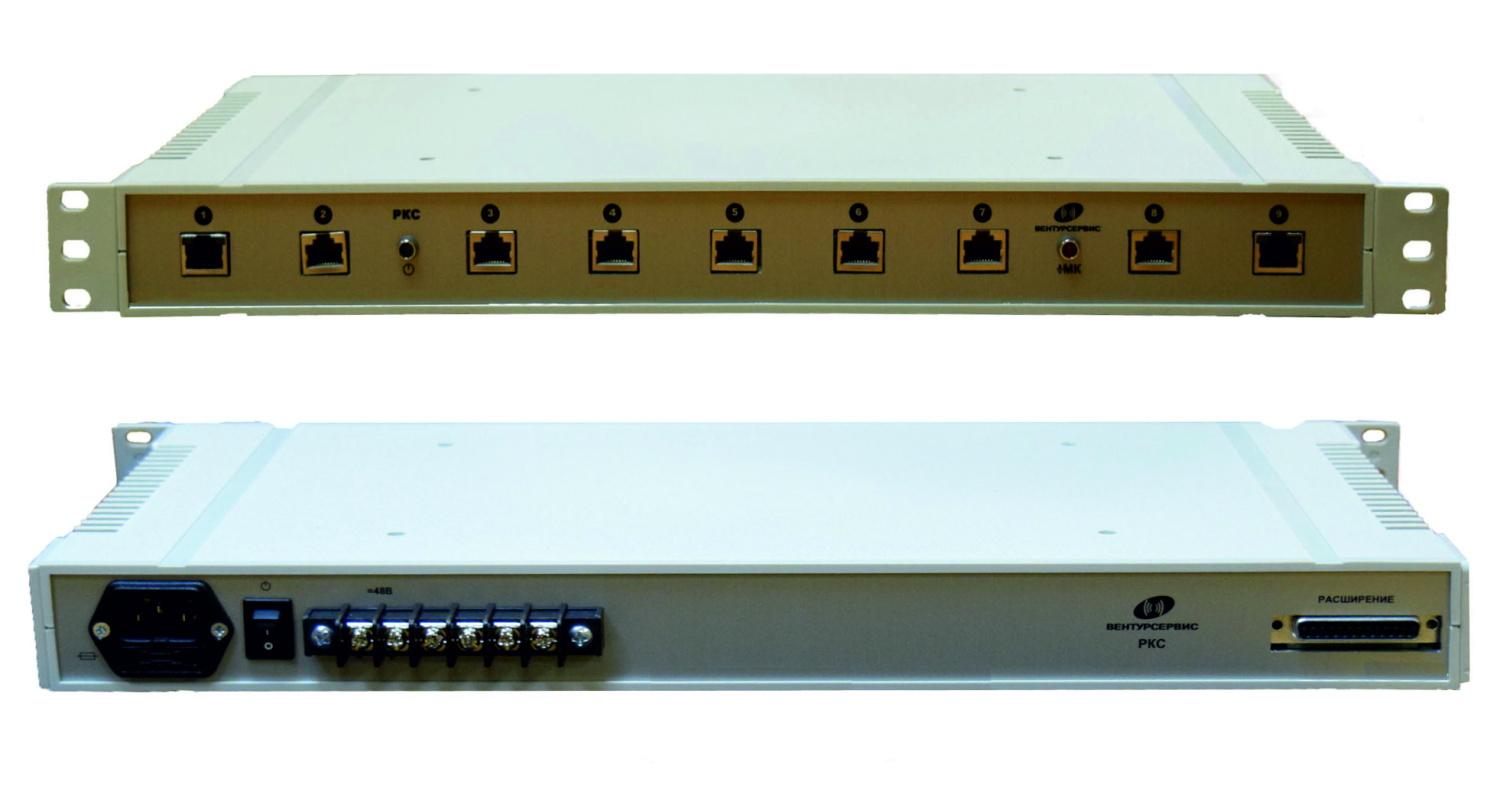

Внешний вид распределителя РКС-к, назначение разъёмов и органов управления. Конфигурация РКС-к 6.1.1
РКС-к представляет собой распределительно-коммутационное устройство оборудования связи совещаний и входит в состав Магистрального Комплекса Связи – МаКС.
Распределитель каналов связи комбинированный (далее по тексту – РКС-к) предназначен для использования в подразделениях корпоративных сетей связи совещаний с количеством направлений до 8 (до 16 при использовании блока расширения).
Возможно подключение абонентов к сети связи-совещаний по четырёхпроводным каналам ТЧ, телефонным каналам, каналам Ethernet.
Предусмотрена возможность удалённой настройки, конфигурирования и управления всеми функциями распределителя.
Предусмотрена возможность передачи звукового сигнала с микрофона МСР.Д на локальную систему оповещения. Переключается перекидной «сухой» контакт.
Предусмотрен выходной разъём для записи диспетчерских переговоров.
При пропадании питания ≈220В/50Гц первичной сети, распределитель автоматически переключается на питание от сети резервного питания =48В.
Управление режимами работы распределителя выполняется по интерфейсу Ethernet с компьютера под управлением операционной системы Windows 7 или более новой.
Функциональные возможности распределителя
Распределитель каналов связи комбинированный РКС-к n.n.n обеспечивает организацию селекторного совещания (режим КОНФ) и диспетчерской связи (режим ДИСП) по выделенным четырех проводным ТЧ каналам, телефонным линиям АТС и Ethernet каналам.
Канальные платы имеют унифицированные разъемы,
Один распределитель РКС-к позволяет объединить в конференцию до 8-ми абонентов (направлений) связи-совещаний.
Базовая комплектация РКС-к включает:
-Основной блок – корпус распределителя внешними разъёмами, блоком питания и кросс платой, объединяющей канальные модули адаптеров.
-Пять адаптеров четырехпроводного ТЧ канала- адаптерТЧ канала;
-Один адаптер четырехпроводного ТЧ канала для диспетчера - ТЧ адаптер диспетчера;
-Один Ethernet адаптер;
-Один адаптер подключения абонента телефонной/мобильной связи-адаптер телефонный ТФ.
Основной блок
Основной блок представляет собой корпус высотой 1U в 19" исполнении с установленными в нём платами иадаптерами. В корпусе предусмотрено 8 гнёзд для установки различных адаптеров по выбору заказчика. В корпусе основного блока предусмотрено место для установки блока расширения, при помощи которого количество направлений связи может быть расширено до 16 абонентов при подключении ещё одного блока РКС-к.
Адаптер ТЧ канала
Ппредставляет собой печатную плату (адаптер) со смонтированными на ней элементами и разъёмом RJ45, который входит в соответствующее окно на лицевой панели РКС-к. Внешний вид модуля ТЧ-канала представлен на Рис.2.

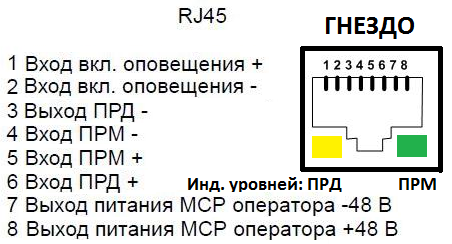

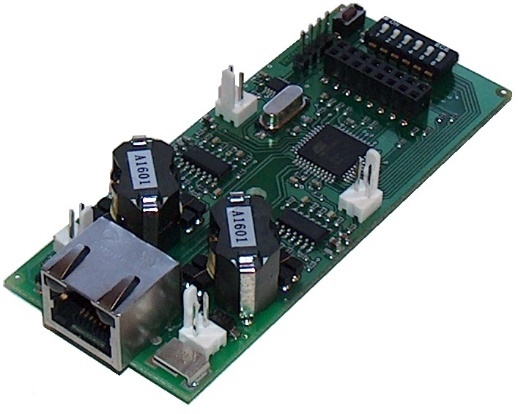

Внешний вид адаптера ТЧ-канала и назначение выходов разъёма RJ45.
Адаптер канала ТЧ для диспетчера и для обычных абонентов ТЧ каналов отличаются только различными, подключенными при сборке РКС-к внутренними разъёмами. Дополнительные внутренние разъёмы РКС-к, подключенные к адаптера диспетчерского ТЧ канала, обеспечивают диспетчеру возможность (при использовании в качестве абонентского устройства МСР.Д) осуществлять передачу речевой информации в локальную систему оповещения и поисковой связи.
Технические характеристики
Сопряжение с каналом ТЧ
АЦП и ЦАП — 12 бит
Частота дискретизации — 32 кГц
Полоса пропускания до 6500 Гц
Регулировки уровней ПРМ/ПРД
Включение/выключение и выполнение настройки функций приоритета и шумоподавления
Дополнительные разъемы на плате для
- Подачи на внешний разъём RJ45питания абонентской МСР.Д пульта оператора или МСР.16 для других абонентов.
- приема от МСР.Д пульта оператора сигнала включения локальногооповещения и поисковой связи
- выходы ПРД и ПРМ для записи и/или оповещения
| Четырёхпроводной ТЧ канал ПРД/ПРМ | +4 дБ / -13 дБ |
| Номинальное входное сопротивление, Ом | 600 |
| Номинальное выходное сопротивление, Ом | 600 |
| Номинальный уровень сигнала на входе, дБ | +4.3 / -13 |
| Номинальный уровень сигнала на выходе, дБ | -13 / +4.3 |
| Диапазон регулировки уровня входного сигнала, дБ | ±7 |
| Диапазон регулировки уровня выходного сигнала, дБ | ±7 |
| Диапазон регулировки уровня порога шумозаграждения, дБ | -28…0 |
Адаптер телефонный (ТФ адаптер)
Представляет собой печатную плату со смонтированными на ней элементами и разъёмом RJ45, который входит в соответствующее окно на лицевой панели РКС-к. Внешний вид адаптер ТФ-канала представлен на Рис.3.

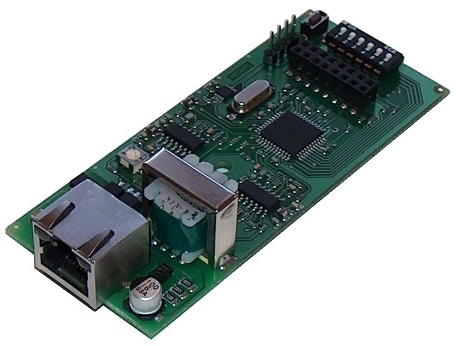

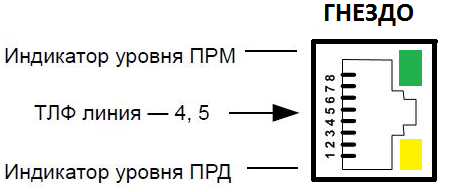

Внешний вид адаптера ТФ-канала и назначение выводов разъёма RJ45.
Технические характеристики
Сопряжение с аналоговой телефонной линией.
АЦП и ЦАП — 12 бит
Частота дискретизации — 32 кГц
Полоса пропускания до 3500 Гц
Набор — только тональный
Регулировки уровней ПРМ/ПРД
Включение/выключение и выполнение настройки функций приоритета и шумоподавления
| Диапазон регулировки уровня входного сигнала, дБ | ±7 |
| Диапазон регулировки уровня выходного сигнала, дБ | ±7 |
| Диапазон регулировки уровня порога шумозаграждения, дБ | -28…0 |
Ethernet адаптер
Представляет собой печатную плату со смонтированными на ней элементами и разъёмом RJ45, который входит в соответствующее окно на лицевой панели РКС-к. Внешний вид адаптера Ethernet-канала представлен на Рис.4.

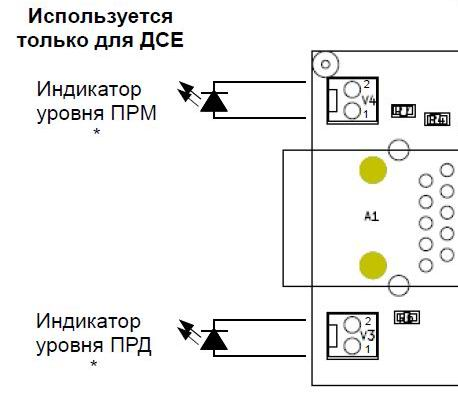

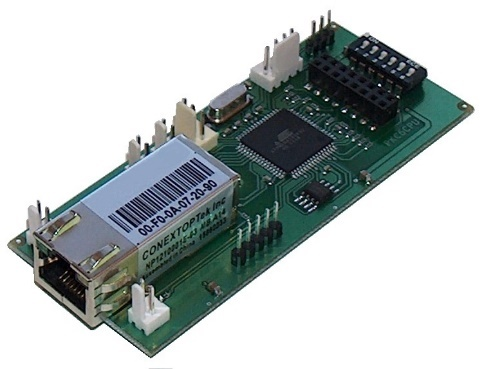

Внешний вид адаптера Ethernet-а и разъёмы для подключения внешних индикаторов уровня ПРМ/ПРД (в РКС-к не используются).
Технические характеристики
Регулировки уровней ПРМ/ПРД
Включение/выключение и выполнение настройки функций приоритета и шумопонижения
| Диапазон регулировки уровня входного сигнала, дБ | ±7 |
| Диапазон регулировки уровня выходного сигнала, дБ | ±7 |
| Диапазон регулировки уровня порога шумозаграждения, дБ | -28…0 |
Среда передачи данных – локальная вычислительная сеть (Ethernet).
Протокол соединения - TCP/IP.
Возможность ручной настройки IP адресов оконечных устройств и параметров сети.
Стандарт компандирования – G.711 А-закон для диапазона 300Гц-3,5кГц,.
Ethernet адаптер для управления РКС-к
Ethernet-адаптер для подключения абонентов через Ethernet-канал (например МСР-Е и т.п.) отличается от модуля Ethernet-адаптера для линии управления компьютера встроенным процессором и элементом памяти и поставляется комплектно с основным блоком РКС-к.
Адаптер для управления РКС-к имеет дополнительные разъемы:
- диагностика блока питания,
- подключения сигнала включения оповещения ,
- двухцветный индикатор режима оповещения.
Блок Расширения (Опция)
Блок представляет собой печатную плату со смонтированными на ней элементами и двадцати пяти контактным разъёмом D25, который входит в соответствующее окно на задней панели РКС-к. Внешний вид блока расширения представлен на Рис.5.

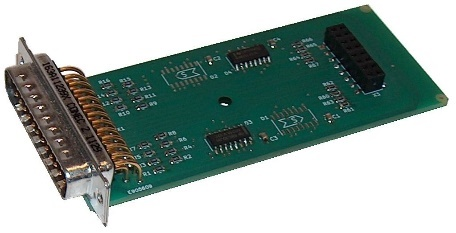

Внешний вид блока расширения.
Блок расширения используется для увеличения количества направлений связи путём подключения ещё одного блока РКС-к к основному блоку. При использовании блока расширения количество направлений связи под управлением одного компьютера может быть увеличено до 16 абонентов (направлений, линий связи). Для соединения блоков РКС-к с использованием блока расширения используется 25-проводной шлейф с соответствующими разъёмами.
Оператор с помощью подключенной к РКС-к министудия МСР.Д может участвовать в конференции как один из её участников, может выполнять конфиденциальные переговоры с любым из абонентов, подключенных к данному распределителю, кроме этого он имеет возможность подать голосовой сигнал оповещения в локальную системуоповещения, подключенную к выходному разъёму оповещения данного РКС-к..
Каждый Ethernet адаптер образует с пультом удаленного Ethernet участника совещания уникальную пакетную связь «точка-точка».
С помощью ТФ адаптера оператор может подключить к совещанию/диспетчерской связи одного абонента ТФОП, произвольно выбранного из справочника телефонных абонентов.
Расшифровка цифрового символов РКС-к n.n.n:
-первый цифровой символ - количество ТЧ адаптеров;
-второй цифровой символ - количество ТФ адаптеров;
-третий цифровой символ - количество Ethernet адаптеров.
Максимальное общее количество адаптеров в произвольной комбинации – 8.
РКС-к имеет возможность масштабирования (до двух РКС-к). (Опция недоступна в настоящий момент. Блок расширения в базовую комплектацию не входит).
Режим КОНФ – конференция, штатный режим, свободная дискуссия абонентов с включенными ПРМ адаптера. Реализован приоритет микрофона диспетчера или другого выбранного абонента.
Предусмотрена по каждому каналу связи включение системы шумоподавления. Система работает по пороговому принципу. Уровень порога включения шумоподавителя можно задать при настройке программного обеспечения в программе управления РКС-к. Там же можно отрегулировать под свои требования уровни задержки выключения шумоподавителя и схемы приоритета.
Режим ДИСП – режим двухсторонней связи для конфиденциальных разговоров диспетчера с одним из абонентов.
Предусмотрена возможность настройки каналов связи с использованием встроенного генератора тестового сигнала.
Технические характеристики
- Количество направлений связи – 8 (16 – при использовании блока расширения. Блок расширения в базовую комплектацию не входит).
- Конструкция основного блока – встраиваемый 19" исполнения, высота – 1U. Возможно настольное размещение.
- Поддерживаемые интерфейсы подключения:
•четырёхпроводной ТЧ канал ПРД/ПРМ - +4дБ/-13дБ
| Номинальное входное сопротивление, Ом | 600 |
| Номинальное выходное сопротивление, Ом | 600 |
| Номинальный уровень сигнала на входе, дБ | +4.3 / -13 |
| Номинальный уровень сигнала на выходе, дБ | -13 / +4.3 |
| Диапазон регулировки уровня входного сигнала, дБ | ±7 |
| Диапазон регулировки уровня выходного сигнала, дБ | ±7 |
| Диапазон регулировки уровня порога шумоподавления, дБ | -28…0 |
•телефонный канал связи
Телефонные входы/выходы («линия») – симметричные с трансформаторной развязкой.
Параметры соответствуют стандарту для телефонных аппаратов 1-ой группы сложности.
•канал связи по сети Ethernet с использованием оконечных абонентских устройств связи-совещаний с аналогичным интерфейсом (МСР.Е, УП.М.р, РКС-к с адаптером Ethernet и т.п.)
Среда передачи данных – локальная вычислительная сеть (Ethernet).
Протокол соединения - TCP/IP.
Регулировка уровня по приему/передаче
Возможность ручной настройки IP адресов оконечных устройств и параметров сети.
Стандарт компандирования – G.711 А-закон для диапазона 300Гц-3,5кГц.
•разъем Ethernet для подключения управляющего компьютера (локального или удалённого)
•интерфейс модуля расширения для подключения блока расширения (опция)
•линейный выход звукового сигнала с МСР.Д на локальную систему оповещения
• «сухой» перекидной контакт – 10А/≈250В для управления локальной системой оповещения (переключается при включении/выключ кнопки «микрофон» при нажатии дополнительной кнопки включения режима оповещения на блоке МСР.Д)
- Диапазон воспроизводимых частот 300Гц – 3500Гц
- Входное напряжение питания - ≈ 220В/50Гц
- Напряжение резервного питания - = 48В
- Потребляемая мощность не более 100Вт
- Выходное напряжение и суммарный ток на контактах для питания МСР.16 и МСР.Д от блока РКС-к - =48 В/ 0,63А
- включение/выключение ПРМ/ПРД в каждом канале, регулировка уровней ПРМ/ПРД в диапазоне ±7дБ
- включение/выключение шумоподавления в каждом канале с регулировкой уровня включения шумоподавления, времени восстановления после срабатывания.
- включение/выключение функции «приоритет» для каждого канала
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во шт. |
Примечание |
|
ВАБМ. 465.275.3 |
Распределитель каналов связи РКС-к 6.1.1 |
1 |
|
|
ВАБМ. 465.275.3.1 |
Адаптер ТЧ |
6 |
|
|
ВАБМ. 465.275.3.2 |
Адаптер телефонный |
1 |
|
|
ВАБМ. 465.275.3.3 |
Адаптер Ethernet |
1 |
|
|
ВАБМ. 465.275.3.4 |
Корпус РКС-к |
|
|
|
ВАБМ. 465.275.3.5 |
Монтажный комплект |
1 |
Кабель подключения к сети 220В/50Гц-1шт., кабель RG45/RG45-2м – 9шт. |
|
|
Паспорт/Руководство по эксплуатации |
1 |
|
|
ВАБМ. 465.275.3.6 |
Дистрибутив программы управления РКС-к под ОС Windows 7 выше |
1 |
|
|
ВАБМ. 465.275.3.7 |
Консоль управления для РКС-к |
Компл. |
Опция* |
*Поставляется отдельно, по согласованию с заказчиком

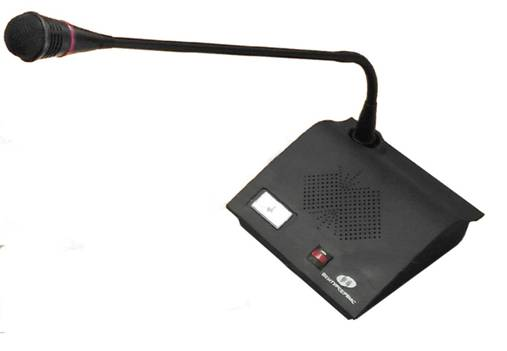

Министудия ВАБМ.465.275.4 МСР.Д
Министудия МСР.Д ВАБМ.465.275.4
Министудия МСР.Д поставляется для работы в составе распределителя каналов связи комбинированного РКС-к n.n.n (далее РКС-к) в качестве двухрежимного микрофонного пульта диспетчера:
Министудия МСР.Д может использоваться в качестве оконечного звена аппаратуры магистральной связи совещаний для высококачественного приема и передачи речевой информации при подключении к четырехпроводной линии связи каналов ТЧ (+4дБ/-13дБ – ПРМ/ПРД), а также для работы в совместимых по уровням сигналов системах диспетчерской связи.
Дополнительная кнопка (кнопка включения режима оповещения) на лицевой панели пульта министудии МСР.Д переводит передачу звукового сигнала с пульта диспетчера на разъемы подключения локальной системы оповещения РКС-к и инициирует срабатывание «сухого контакта» на разъемах РКС-к сихронно с нажатием на кнопку включения микрофона.
Включение/отключение микрофона выполняется кнопкой на лицевой панели пульта МСР.Д или ножной педалью (вариант министудия МСР.Д.п).
Технические характеристики
Напряжение питания от 12В до 48В постоянного тока, ток потребления 0,2А (при =12В).
Линия связи – 4х-проводная, совместимая с каналом ТЧ
Вход и выход – симметричные, бестрансформаторные, R =600 Ом
Номинальные уровни ПРМ/ ПРД: -13/+4 dB
Выходная мощность встроенного усилителя - 0,25 Вт
Регулировки уровня:
- по приему -60…. 0 dB
- по передаче -13…+13 dB
Запись ПРМ/ПРД (при заказе МСР.Д)
Режимы работы:
- диспетчерский пульт селекторной связи
- диспетчерский пульт локальной системы оповещения (при включении дополнительной кнопки).
Возможность включения микрофона от педали (при заказе МСР.Д.п).**
Состав изделия
Министудия МСР.Д 1 шт.
Шнур Patch Cord кат.5е,2м 1 шт.
Активная система подзвучивания 1 шт.
Адаптер сетевой ≈220В,50Гц/=24В или 12В* 1 шт
Экстрактор питания* 1шт.
Педаль включения микрофона* 1 шт.
*- Поставляется по согласованию с заказчиком. **- Для подключения педали используется гнездо выхода звукового сигнала на запись.
Министудия МСР.Д включает в себя переговорное устройство диспетчера – руководителя, а также поставляемые по согласованию с заказчиком изделия, обеспечивающие её эксплуатацию.
Переговорное устройство выполнено в виде настольного пульта, оборудованного микрофоном и встроенным громкоговорителем. Изделие подключается к линии связи стандартным кабелем PatchCord кат.5е c разъемами RJ45. В комплекте поставляется кабель длиной 2 метра.
На задней стенке изделия расположено 2 разъема - гнезда RJ45. На контакты этих гнезд выведены сигнальные цепи линии связи канала ТЧ – ПРМ/ПРД, цепь питания 12-:-48В постоянного тока и цепь сигнализации включения микрофона в режиме оповещения – «сухой» контакт.
Включение микрофона осуществляется нажатием кнопки включения микрофона на верхней панели переговорного устройства или нажатием кнопки педали при её использовании. В зависимости от положения двухпозиционного переключателя на нижней поверхности переговорного устройства, для включения микрофона необходимо либо кратковременное нажатие кнопки включения микрофона, либо ее удержание во время сообщения. О включении микрофона свидетельствует светящееся красным кольцо микрофона и более яркая подсветка индикатора на кнопке включения микрофона.
Исходное положение цепи сигнализации включения микрофона в режиме оповещения – НО сухой контакт.
• Работа цепи сигнализации в режиме селекторной связи:
В этом режиме дополнительная кнопка (кнопка Режима оповещения) не включена, индикация кнопки включения режима оповещения отсутствует.
При включении/ выключении микрофона министудии МСР.Д сухой контакт (7-8) остается в НО состоянии.
При разорванной линии «сухого» контакта диспетчер общается с абонентами связи-совещаний, подключенными к РКС-к.
• Работа цепи сигнализации в режиме оповещения:
При нажатии дополнительной кнопки (кнопка включения режима оповещения) синхронно с нажатием кнопки включения микрофона сухой контакт переходит в НЗ состояние, при выключении кнопки включения микрофона – снова в НО состояние.
При включении дополнительной кнопки и последующем включении кнопки микрофона (в этом случае «сухой» контакт замыкается) звуковой сигнал с микрофона диспетчера транслируется на разъём оповещения, расположенный на задней панели РКС-к, при этом микрофонный пульт диспетчера МСР.Д отключается от канала связи-совещания РКС-к.
Исходный режим при включении питания: микрофон отключен, громкоговоритель включен.
Назначение контактов:
1 и 2 питание, постоянное напряжение 12-:-48В/0,2А (1 – «+», 2 – «общий»);
3 и 6 – вход от тракт ПРМ канала ТЧ;
4 и 5 – выход на тракт ПРД канал ТЧ;
7 и 8 – сигнализация «сухой» контакт включения микрофона в режиме оповещение.

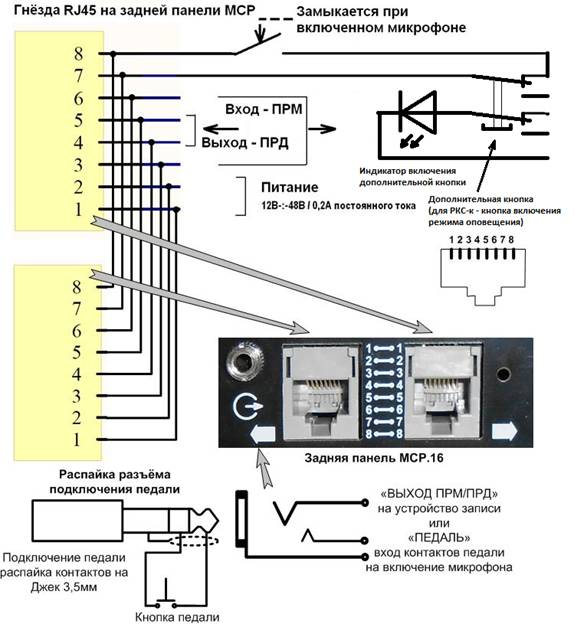

Схема разводки сигнальных цепей на выходных разъемах приведена на рисунке. Одинаковые контакты разъемов соединены параллельно.
Схема сигнальных цепей
