Распределитель каналов связи РКС
Распределитель каналов связи РКС, предназначен для обеспечения селекторной связи совещаний. РКС является основным устройством комплекса оборудования, входящего в Магистральный Комплекс Связи – МаКС.
Отличительными особенностями распределителя являются:
-
модульная конструкция;
-
универсальное (19” или настольное) исполнение;
-
простота эксплуатации;
-
возможность дистанционного управления и контроля уровней сигналов ПРМ/ПРД;
-
простое наращивание количества направлений;
-
возможность выбора любого напряжения питания (стандартный диапазон – 36…72 В DC;
-
«горячая» замена модулей;
-
малые габариты и вес.

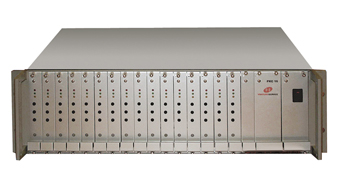

Распределитель смонтирован в металлическом корпусе, предназначенном как для монтажа в стойку 19”, так и для настольного использования. В корпусе распределителя смонтированы две платы, одна плата с разъёмами для установки модулей, вторая – задняя плата для подключения линий связи, питания, пульта оператора и межблочных соединительных шнуров.
В имеющиеся в распределителе ячейки вертикально устанавливаются модули. Канальные модули (модули 4х проводного окончания) устанавливаются в левые 16 ячеек, в 17-ю ячейку устанавливают модуль согласования и управления, далее - модуль(и) питания.
Распределитель поставляется в полностью собранном виде. Все канальные модули настроены для использования с каналами связи, имеющими стандартные уровни сигнала: по приёму +4дБ, по передаче -13дБ.
Управление распределителем возможно как при помощи компьютера - Рабочего места для РКС, подключенного к пульту оператора, так и вручную, с передней панели распределителя.
При использовании распределителей в составе Магистрального Комплекса Связи рекомендуется использовать «компьютерный» вариант управления.
Для совместной работы с РКС рекомендуется использовать компьютер – Рабочее место для РКС, под управлением операционной системы Windows7 и выше.
Технические характеристики

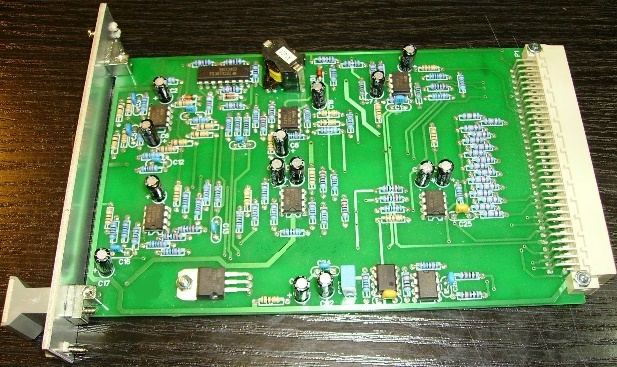

Модуль 4-х проводного окончания М4пр-РКС
ВАБМ.300.315.2
| Тип входной и выходной линии | симметричная, с трансформаторной развязкой |
| Номинальное входное сопротивление, Ом | 600 |
| Номинальное выходное сопротивление, Ом | 600 |
| Номинальный уровень сигнала на входе, дБ | +4.3 / -13 |
| Номинальный уровень сигнала на выходе, дБ | -13 / +4.3 |
| Допускаемое отклонение уровня сигнала на выходе, дБ | ±0.5 |
| Диапазон регулировки уровня вход. сигнала, дБ | ±7 |
| Диапазон регулировки уровня выход. сигнала, дБ | ±7 |
| Диапазон регулировки уровня порога шумозаграждения, (ступенчато, через 2 дБ), дБ | -28…0 |
| Неравномерность АЧХ трактов приёма и передачи в диапазоне частот 300 – 3400 Гц, дБ | ±0.15 |
| Перегрузочная способность по входу и выходу, дБ | +20 |
| Переходное затухание между трактом приёма и трактом передачи одноимённого канала в диапазоне частот 300 – 3400 Гц, дБ |
|
| Напряжение питания, В | ±15 |
| Потребляемая мощность, Вт | 1.2 |
Условия измерения: Положение перемычек выбора уровня: по входу «+4дБ», по выходу «-13дБ», регуляторы уровней – в положении «0».

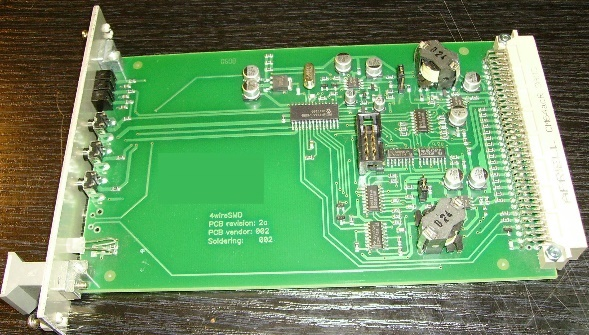

Модуль согласования и управления МСУ-РКС
ВАБМ.300.315.3
| Тип входных и выходных линий | симметричные, бестрансформаторные |
| Интерфейс связи канала управления | RS 485 |
| Напряжение питания, В | ±15 |
| Потребляемая мощность, Вт | 1 |

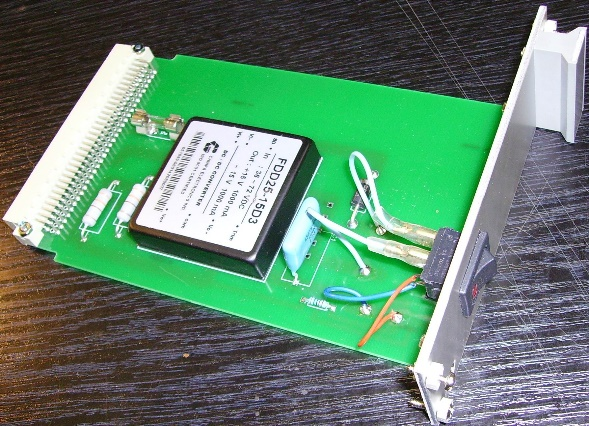

Модуль питания DC 48 МП-РКС
ВАБМ.300.315.4
| Тип источника питания | импульсный, с гальванической развязкой, с защитой от КЗ и от переполюсовки |
| Пробивное напряжение изоляции, В | не менее 500 DC |
| Диапазон входного напряжения, В | 36 … 72 |
| Выходные напряжения, В | ±15 |
| Максимальная выходная мощность, Вт | 30 |
Модуль питания DC 24 МП24-РКС *Опция – по согласованию с заказчиком поставляется вместо модуля питания DC 48
ВАБМ.300.315.4
| Параметр | Значение |
|---|---|
| Тип источника питания | импульсный, с гальванической развязкой, с защитой от КЗ и от переполюсовки |
| Пробивное напряжение изоляции, В | не менее 500 DC |
| Диапазон входного напряжения, В | 18 … 36 |
| Выходные напряжения, В | ±15 |
| Максимальная выходная мощность, Вт | 30 |
Акустическая система к РКС (АС-РКС)
Предназначена для озвучивания рабочего места оператора, управляющего работой РКС. Позволяет прослушивать ход совещания и на слух оценивать качество звука.
Микрофонный блок к РКС(МБ-РКС)
Предназначен для общения диспетчера с абонентами диспетчерского совещания и переключения канала диспетчерской связи между открытыми и служебными каналами.

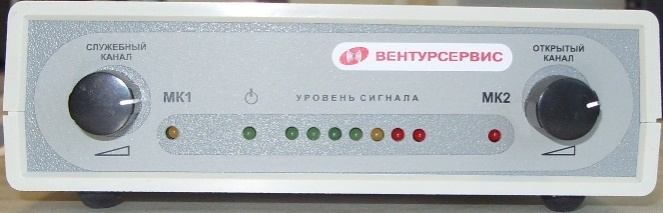

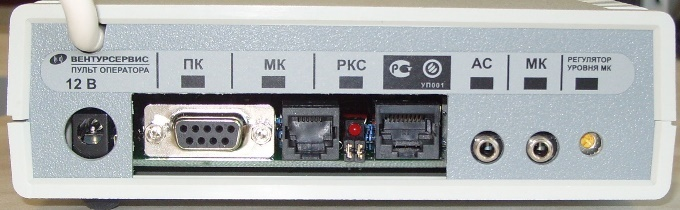

Пульт оператора (ПтО-РКС)
ВАБМ.300.315.5
отдельное устройство, подключаемое к распределителю по четырём витым парам. Возможно удаление пульта от распределителя на расстояние до 1000 метров.
Питание пульта осуществляется от сети ~220V или непосредственно от распределителя (возможно при удалении от распределителя до 100 м.)
Пульт оператора может использоваться для проведения селекторного совещания и оперативной работы диспетчеров.
Для контроля проводимого селекторного совещания к пульту подключается Микрофонный блок к РКС и Акустическая система к РКС (или гарнитура из двух головных телефонов и микрофона). Возможен вариант подключения, при котором пульт оператора целиком подключается к входам/выходам звуковой карты компьютера.
Пульт оператора позволяет одновременно слышать проводимое селекторное совещание и обмениваться служебной информацией по каналу диспетчерской связи с теми участниками совещания, каналы которых отключены от совещания.

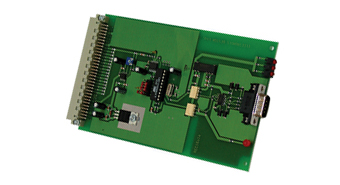

Плата записи диспетчерских переговоров с программным обеспечением для РКС ПЗ-РКС
Предназначена для записи речевой информации систем связи построенных на базе РКС. Плата записи (ПЗ), устанавливается в блок распределителя каналов связи РКС ВАБМ.300.315 вместо одного из модулей 4-х проводного окончания. *Опция
Блок питания распределителя БП РКС (Uпит≈220В/=36-:-72В) (БП РКС)
Предназначен для обеспечения питания РКС от сети переменного тока 220В/50Гц. *
Консоль управления РКС (АРМ РКС - Рабочее место для РКС)
(комплект – компьютер для управления РКС в 19” или офисном исполнении) *
Предназначен для оперативного управления всеми функциями РКС при подготовке и проведении диспетчерских совещаний.
Общие характеристики распределителя канала связи РКС
Габаритные размеры:
| Параметр | Значение |
|---|---|
| Высота, мм | 135 (3U) |
| Длина (глубина), мм | 310 |
| Ширина, мм | 485 |
| Максимальное число канальных модулей | 16 |
| Число модулей питания | до 2 |
| Масса, кг | 3 |
| Удаление пульта дисп./опер., м | не более 1000 |
* Опция – поставляется отдельно, по согласованию с заказчиком
** При установленных модулях: питания DC48, модуле согласования и управления и 16 модулях 4-х проводных окончаний.
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во шт. |
Примечание |
|
ВАБМ.300.315 |
Распределитель каналов связи РКС в составе: |
1 |
с модулем питания DC48/DC24* |
|
ВАБМ.300.315.1 |
Основной блок РКС без модулей Кор-РКС |
1 |
|
|
ВАБМ.300.315.2 |
Модуль 4х проводного окончания М4пр-РКС |
16 |
|
|
ВАБМ.300.315.3 |
Модуль согласования и управления МСУ-РКС |
1 |
|
|
ВАБМ.300.315.4 |
Модуль питания (DC48) МП-РКС |
1 |
|
|
ВАБМ.300.315.5 |
Пульт оператора ПтО-РКС |
1 |
|
|
ВАБМ.300.315.6 |
Микрофонный блок к РКС МБ-РКС |
1 |
|
|
ВАБМ.300.315.7 |
Акустическая система к РКС АС-РКС |
1 |
комплект |
|
ВАБМ.300.315.8 |
Монтажный комплект МК-РКС |
1 |
Кабель RS-232, кабель RG45/RG45-2м – 3шт. |
|
|
Руководство по эксплуатации |
1 |
|
|
ВАБМ.300.315.9 |
Дистрибутив программы управления РКС (ОС Windows 7) |
1 |
|
|
ВАБМ.300.315.10 |
Блок питания распределителя (Uпит~220 В/=36-72 В) БП-РКС |
- |
Опция ** |
|
ВАБМ.300.315.11 |
Плата записи диспетчерских переговоров с программным обеспечением для РКС16 ПЗ-РКС |
- |
Опция** |
|
ВАБМ.300.315.12 |
Рабочее место управления РКС АРМ РКС |
- |
Опция** |
* Тип модуля питания согласовывается с заказчиком.
** Поставляется отдельно по согласованию с заказчиком.

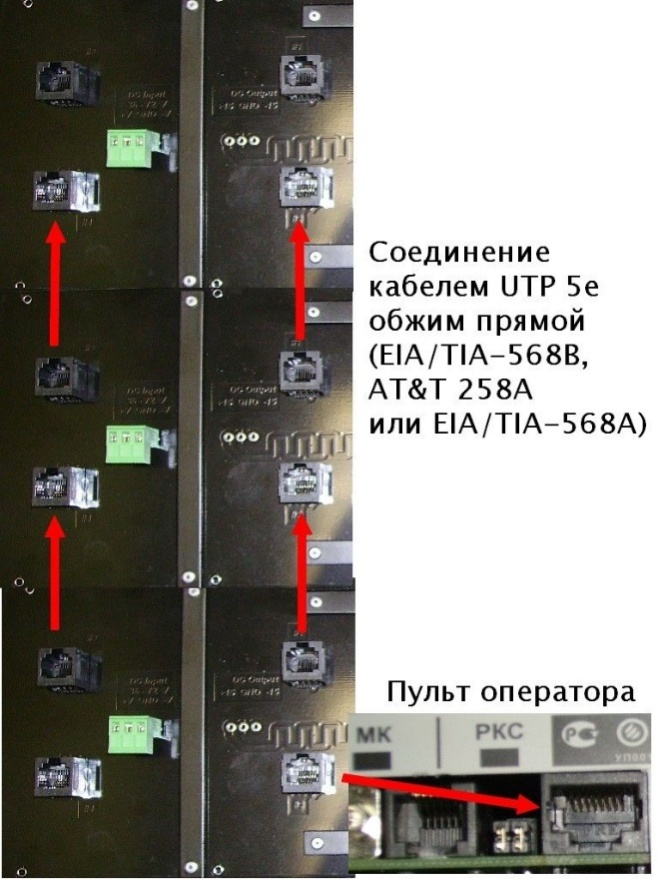

Расширение.
В распределителе каналов связи предусмотрена возможность наращивания числа направлений (масштабирование распределителей) путём соединения модулей распределителей между собой. Соединение осуществляется входящими в комплект поставки кабелями. Для связи распределителей необходимо соединить гнездо № 1 первого блока с гнездом №2 следующего, а гнездо № 3 первого блока с гнездом № 4 следующего блока. Дальнейшее наращивание числа направлений осуществляется по той же схеме.
