Источник стандартных сообщений ИСС
Источник стандартных сообщений ИСС предназначен для записи и воспроизведения часто повторяющихся сигналов в ручном или автоматическом режиме в составе КАТО.
Технические данные
|
Наименование параметра |
Значение |
|
Напряжение питания |
постоянное 24 В ±10% |
|
Количество воспроизводимых сообщений |
4 |
|
Максимальная длительность сообщения |
28 секунд |
|
Количество внешних источников запуска воспроизведения сообщений («сухих» контактов) |
4 |
|
Уровень выходного аудио сигнала на контактах разъёма XLR 3P M |
≤ 0,7 В |
|
Уровень сигнала на входе микрофон «Jack» 3,5мм |
≈ 2 мВ |
|
Габаритные размеры |
480 х 210 х 44мм |
|
Цвет корпуса |
серый или чёрный |
|
Установка |
устройство монтируется в 19” стойку |
|
Пульт запуска ИСС* |
Настенное крепление 180х120х95мм |
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|
ВАБМ.300.303 |
Источник стандартных сообщений ИСС |
1 |
|
|
|
Адаптер питания 24В |
1 |
|
|
|
Кабель соединительныйXLR(F)-XLR(M)* |
1 |
Опция |
|
Пульт запуска ИСС* |
Настенный пульт запуска ИСС |
1 |
Опция |
*- поставляется по согласованию с заказчиком

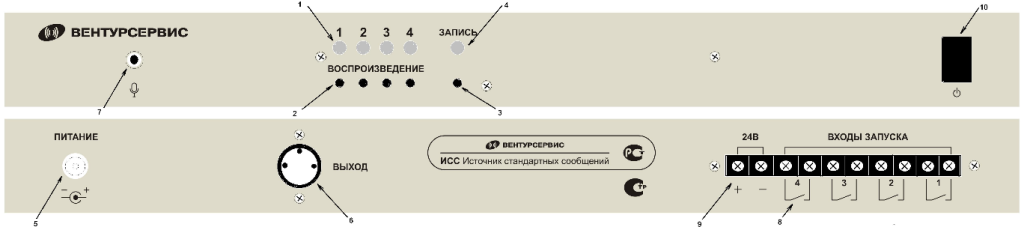

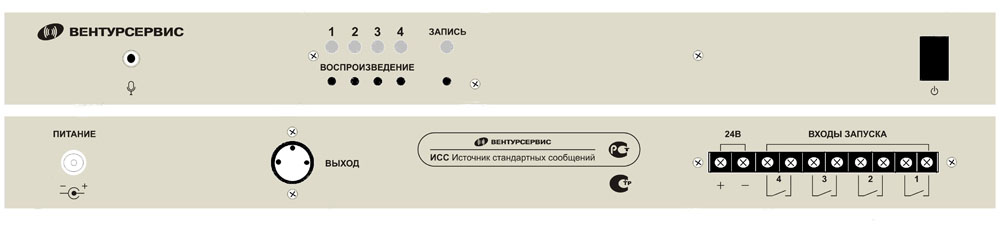

Описание положения органов управления и настройки
- Светодиоды, соответствующие сообщениям 1 - 4
- Кнопки включения сообщений 1 - 4
- Кнопка включения записи
- Светодиод – индикатор записи
- Гнездо подключения сетевого адаптера
- Выходной разъем XLR 3PM источника стандартных сообщений
- Разъем гнездо «Jack» 3,5мм для подключения электретного микрофона
- Клеммы запуска источника стандартных сообщений, внешние «сухие» контакты
- Клеммы подключения внешнего источника питания 24В постоянного тока
- Выключатель питания
Изделие предназначено для непрерывной круглосуточной работы.
Для ручного запуска сообщений, записанных в ИСС, рекомендуется использовать настенный пульт запуска ИСС.
Пульт запуска ИСС

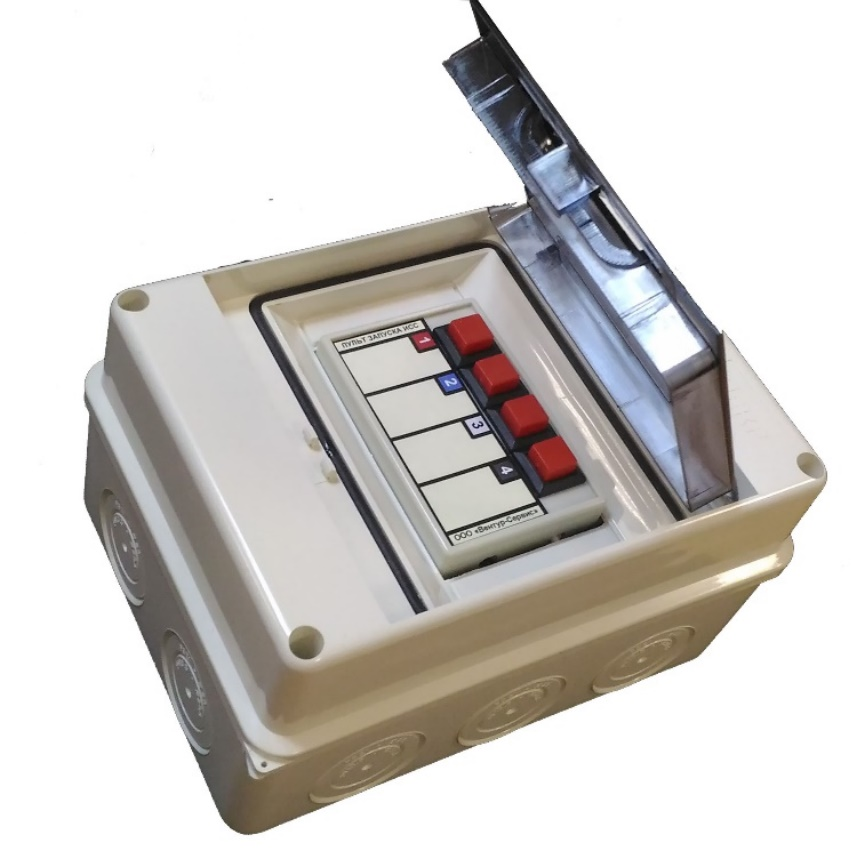

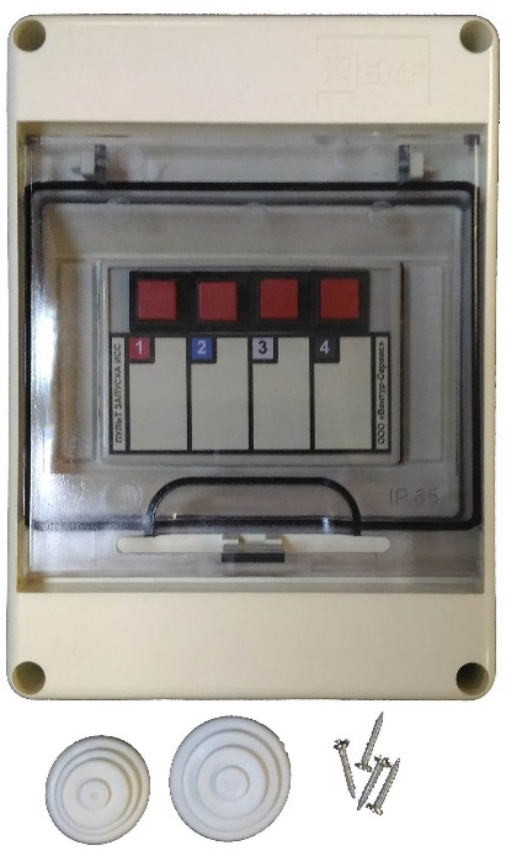

Внешний вид пульта запуска, а также внешний вид бокса для его монтажа, приведён на Рис1.

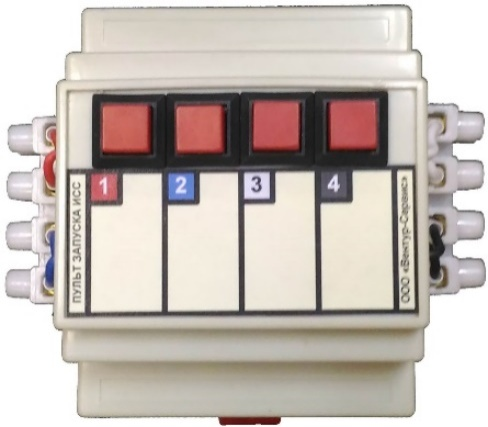

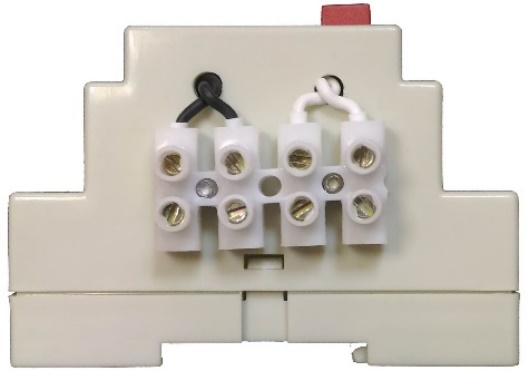

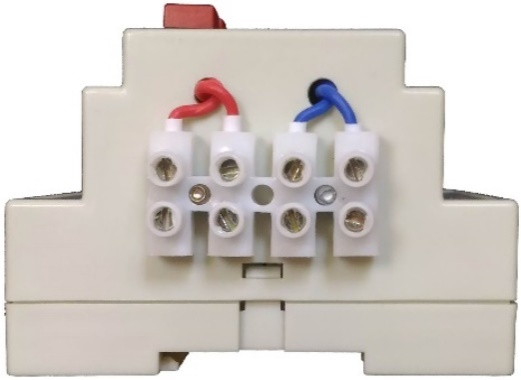

Рис.1 Внешний вид пульта запуска ИСС в сборе. Внешний вид модуля пульта запуска с клемными колодками.
Конструктивно пульт запуска ИСС представляет собой модуль с креплением на DIN-рейку с четырьмя фиксируемыми кнопками, внутренним монтажом и клемными колодками. Запуск сообщений выполняется при нажатии на выбранную кнопку пульта запуска. При одновременном включении нескольких кнопок на пульте запуска, сообщения будут проигрываться в порядке очерёдности нажатых кнопок, начиная с первой по четвёртую. Для окончания проигрывания выбранных сообщений, необходимо повторно нажать на кнопки для их приведения в выключенное состояние. Для предотвращения несанкционированного доступа, модуль пульта запуска монтируется в пластиковый бокс с защитной прозрачной крышкой.
