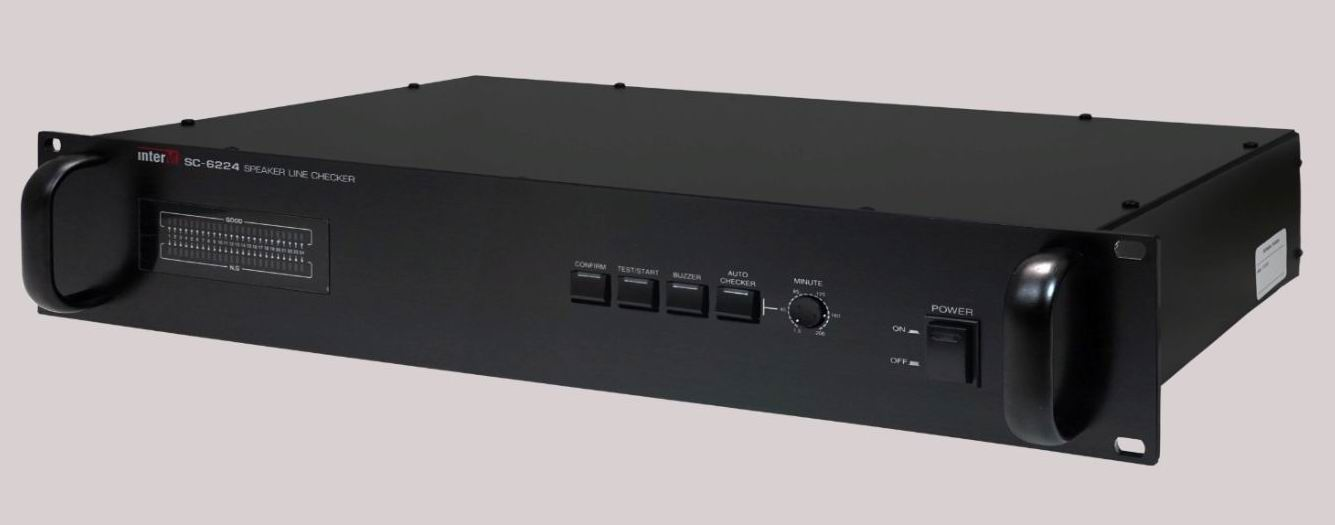

Блок контроля линий БКЛ-АТО

Блок SC-6224 предназначен для контроля целостности линий трансляции в системах

оповещения и управления эвакуацией.SC-6224 осуществляет контроль до 24 трансляционных линий, мощность каждой из которых может достигать 500 Вт. Проведение контрольного измерения происходит с помощью встроенного набора реле, которые поочередно отключают трансляционные линииот системы оповещения и подключают их к внутренней измерительной схеме, реализованной на микроконтроллере. Микроконтроллер генерирует в выбранную трансляционную линию переменный тестовый сигнал частотой 15 кГц и, в то же время, с помощьювстроенного аналого-цифрового преобразователя считывает характеристики проходящего по линии тока. Полученные характеристики тока позволяют вычислить импеданслинии и сравнить его с первоначальным значением.

Используемая измерительная схема SC-6224 может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %. Обнаружениелюбого из перечисленных состояний сопровождается включением звуковой сигнализации устройства.

Принцип работы SC-6224 позволяет использовать его не только для контроля трансляционных линий, но и для любых соединительных линий, имеющих сопротивление вдиапазоне 20...3000 Ом.

Функциональные возможности

• Контроль 24 линий трансляции

Устройство обеспечивает контроль линий на обрыв, короткое замыкание, замыканиена землю, изменение сопротивления.

• Ручной и автоматический режимы работы

Пользователь может установить автоматический режим работы устройства, а такжевручную осуществлять тестирование в любой момент времени.

• Удалённый контроль и управление по интерфейсу RS-485

С помощью компьютера и соответствующего программного обеспечения возможенудалённый контроль состояния и режима работы блока, а также выполнение оперативной проверки трансляционных линий.

• Регулировка периода тестирования

В автоматическом режиме периодичность тестирования регулируется от 5 до 200 минут.

• Система звуковой и световой индикации

В устройстве предусмотрена звуковая и световая индикация состояния линий трансляции.

• Управляющий «сухой контакт»

При обнаружении неисправности на линии, автоматически срабатывает реле, формирующее «сухой контакт», который может быть задействован для передачи сигналана внешние системы или включения дополнительных устройств световой или звуковойсигнализации.

• Питание от источника 24 В постоянного тока

Питание устройства осуществляется от источника питания постоянного тока напряжением 24 В.

• Энергонезависимая память

При выключении питания значения сопротивлений линий, заданные при настройке,сохраняются в энергонезависимой памяти блока.

• Принудительное отключение звуковой сигнализации

В случае аварии на линии в устройстве включается звуковая сигнализация, котораяможет быть принудительно отключена пользователем.

Технические данные

Диапазон измеряемых сопротивлений                                        20 Ом ~ 3 кОм

Время измерения (одна линия)                                                 менее 100 мс

Интервал тестирования (выбираемый)                                     20 - 200 минут

Количество контролируемых линий                                                  24

Частота тестового сигнала                                                            15 кГц

Напряжение тестового сигнала                                              5 В (переменное)

Диапазон рабочих температур 0°C ~ +40°C

Напряжение питания                                                              24 В пост. тока

Масса                                                                                             5,2 кг

Габариты                                                                              482 х 88 х 380 мм

Комплектность

* - поставляется по согласованию с заказчиком
