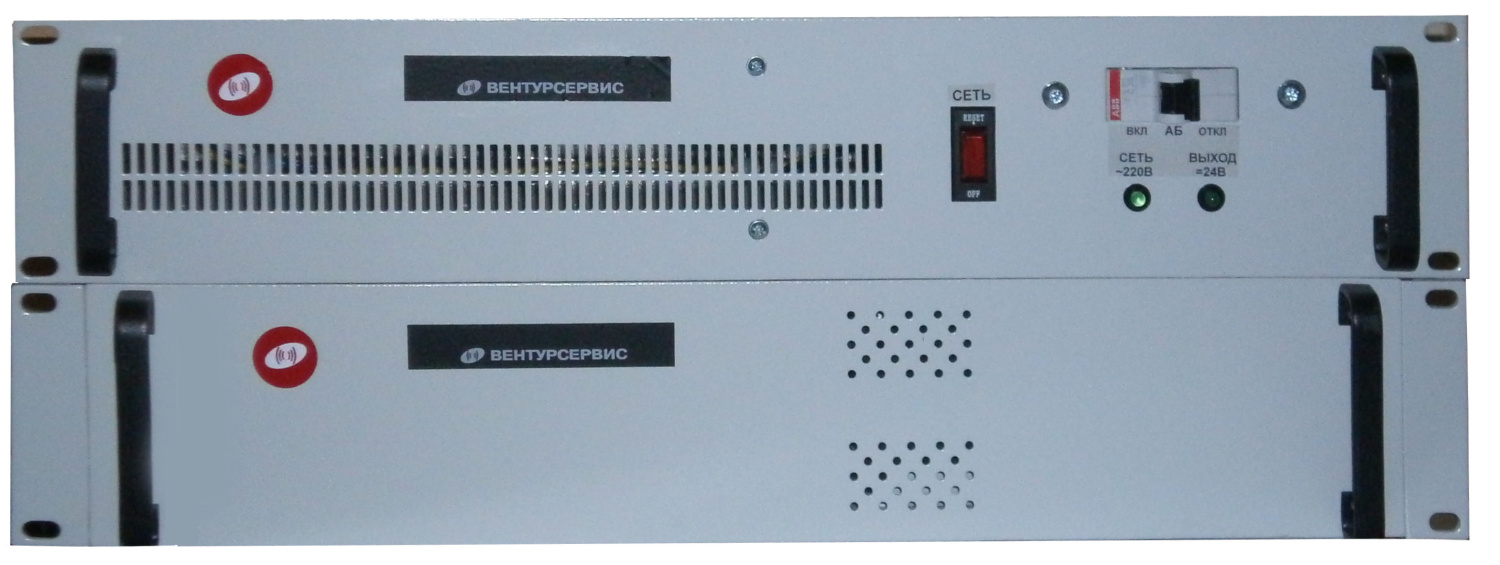

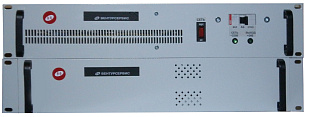

Блок резервного питания БРП
Блок резервного питания БРП и дополнительная батарея для БРП БРП-Б предназначены для подачи напряжения 24 В на внешние клеммы в случае отсутствия напряжения питающей сети 220 В. Электропитание изделия осуществляется от однофазной сети переменного тока 220 В 50 Гц.
Изделие предназначено для непрерывной круглосуточной работы.
Изделие обеспечивает:
- круглосуточный непрерывный режим работы;
- автоматический переход на режим работы от аккумуляторной батареи при пропадании сетевого напряжения;
- автоматический переход на режим работы от сети при восстановлении сетевого напряжения;
- защиту от короткого замыкания, перегрузки на выходе и превышения выходного напряжения;
- автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме;
- отключение аккумуляторной батареи при ее разряде на 80...85% (защита от «глубокого» разряда);
- гальваническую развязку входных и выходных цепей;
- электронную защиту от переполюсовки аккумуляторной батареи с полным восстановлением после устранения аварийного режима;
- формирование аварийного сигнала с помощью «сухих» контактов реле при пропадании сетевого напряжения или неисправности изделия (при этом контакты реле размыкаются).
Блок резервного питания состоит из зарядного устройства БРП и аккумуляторного блока БРП-Б.
В корпусе зарядного устройства размещен преобразователь питания, обеспечивающий заряд и контроль состояния аккумуляторной батареи, а также коммутирующие цепи, переключающие режимы работы БРП и замыкающие аварийные контакты.
В корпусе аккумуляторного блока размещены аккумуляторы, обеспечивающие при отсутствии внешнего питающего напряжения, питание комплекса КАТО от цепи резервного питания 24В.
Для повышения нагрузочной способности блока резервного питания, возможно подключение к зарядному устройству дополнительных блоков батарей БРП-Б.
Технические данные
|
Напряжение питания |
АС ~178... 264В 50 Гц |
|---|---|
|
Потребляемая мощность от сети переменного тока |
700 Вт |
|
Габаритные размеры Зарядное устройство Аккумуляторный блок |
88х482х315мм 88х482х264мм |
|
Масса зарядного устройства Масса аккумуляторного блока |
7 кг 25 кг |
|
Цвет |
серый |
|
Установка |
можно устанавливать на столе или монтировать в 19” стойку |
|
Тип выхода |
24В (27,4В/20А при наличии питания первичной сети) |
|
Емкость батареи |
* АЧ (* зависит от комплекта поставки) |
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
|---|---|---|
|
БРП ВАБМ.300.302 |
Блок резервного питания, БРП (зарядное устройство,) |
1 |
|
Дополнительная батарея для БРП БРП-Б (аккумуляторный блок) * |
1 |
|
|
|
Разъем IEC или кабель с разъемами IEC для подключения зарядного устройства к сети |
1 |
|
|
Кабель – переходник для соединения зарядного устройства с аккумуляторным блоком |
|
* - по согласованию с заказчиком может поставляться в разобранном виде – аккумуляторные батареи 4шт. или 6шт. + аккумуляторный блок или в собранном виде – аккумуляторный блок с установленными батареями.

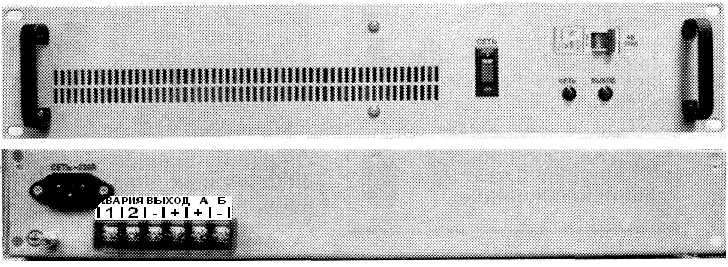

Внешний вид передней и задней панелей зарядного устройства.
Конструктивно зарядное устройство выполнено в виде 19-дюймового модуля высотой 2U.На фронтальной стороне изделия размещены:
- выключатель СЕТЬ, предназначенный для отключения и включения изделия:
- автоматический выключатель АБ, предназначенный для подключения и отключения аккумуляторных батарей и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения.
- сетевая вилка для подключения сети «СЕТЬ -220В»;
- выводы для подключения аккумуляторных батарей АБ;
- выводы для подключения нагрузки «ВЫХОД 27,4В»;
- выводы для подключения дистанционной сигнализации аварии изделия АВАРИЯ («сухие» контакты);
Конструктивно аккумуляторный блок выполнен в виде 19-дюймового модуля высотой 2U.
На задней панели изделия размещен разъем для подключения кабеля – переходника для соединения аккумуляторного блока и зарядного устройства.

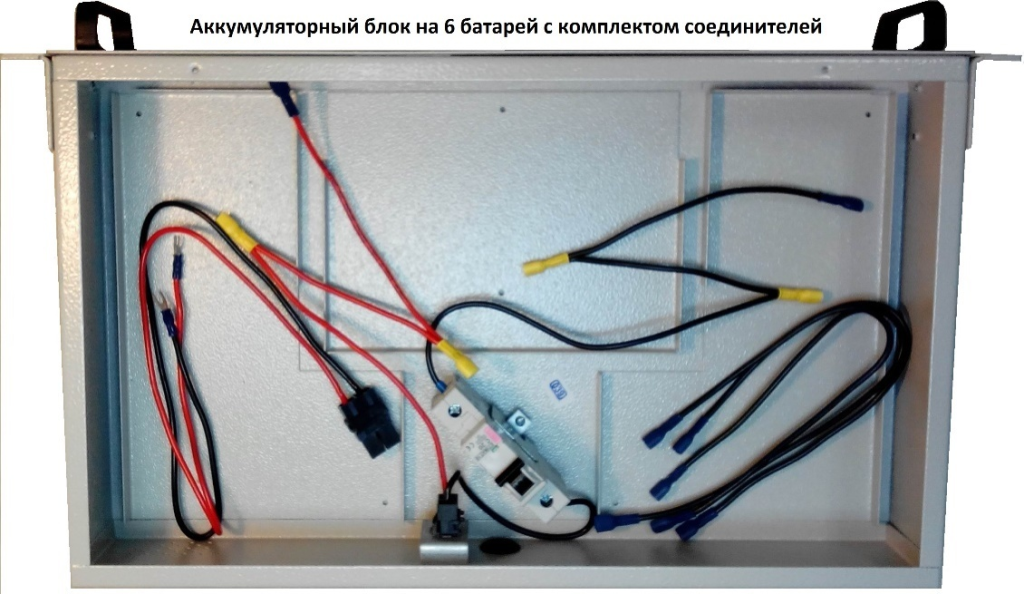

Для установки аккумуляторных батарей в аккумуляторный блок необходимо отвинтить крепёжные винты верхней крышки блока, установить батареи на штатные места, предварительно соединив их контакты при помощи перемычек с винтовыми или ножевыми клеммами. Батареи соединяются последовательно-параллельно в соответствии с прилагаемой схемой. На схеме приведён вариант соединений для комплекта из 6 батарей. Три группы из последовательно соединённых батарей.
Для варианта из комплекта 4-х батарей, схема соединений аналогична приведённой, при этом используется только две группы последовательно соединённых батарей.
Учитывая значительный вес аккумуляторного блока, при монтаже его в стойку 19” рекомендуется использовать дополнительные усиленные кронштейны, которые крепятся к профилю стойки перед установкой в неё аккумуляторного блока!
Также для крепления аккумуляторного блока в стойке возможно использование стационарных и выдвижных полок, рассчитанных на вес данного изделия. Кронштейны и полки для крепления аккумуляторного блока в стойку 19” поставляются по согласованию с заказчиком.
