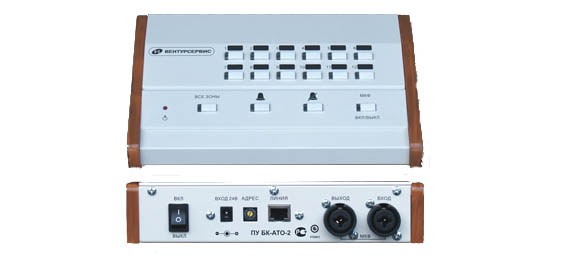

Пульт управления селектором зон ПУ БК-АТО2
Пульт управления селектором зон позволяет дистанционно управлять работой селектора зон, который в свою очередь коммутирует сигналы оповещения на выбранную часть территории объекта.
ПУ БК-АТО2 имеет встроенный микрофонный усилитель для симметричной линии связи (позволяет устанавливать изделие на расстоянии до 1,5 км от микшера программ БК-АТО1 или усилителя);
Питание пульта осуществляется от внешнего адаптера=24 В.
К выходу микрофонного усилителя пульта управления селектором зон ПУ БК-АТО2 разъем поз. 11 на рис., подключается микшер программ БК-АТО1, к разъему поз. 12 на рис., подключается блок микрофонный МБ-АТО, к разъему поз. 10 на рис., подключается селектор зон БК-АТО2 по интерфейсу RS-485, также, на этот разъем выведены дополнительные, сигнальные и интерфейсные цепи (см. рис.), которые могут быть использованы для упрощения коммутации внешних линий, подключаемых к ПУ БК-АТО2. Например, по линиям 1 и 2 можно удалённо подавать питание =24В на ПУ БК-АТО2 от соответствующих контактов блока селектора зон.
Технические данные
|
Наименование параметра |
Значение |
|---|---|
|
Напряжение питания |
DC 24 В ±10% |
|
Габаритные размеры |
220 х 45 х 145 мм |
|
Масса |
750 г |
|
Цвет |
Серый |
|
Установка |
предназначен для настольного использования |
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|---|---|---|---|
|
ВАБМ.300.323 |
Пульт управления селектором зон ПУ БК-АТО2 |
1 |
|
|
|
Адаптер питания 24В |
1 |
|

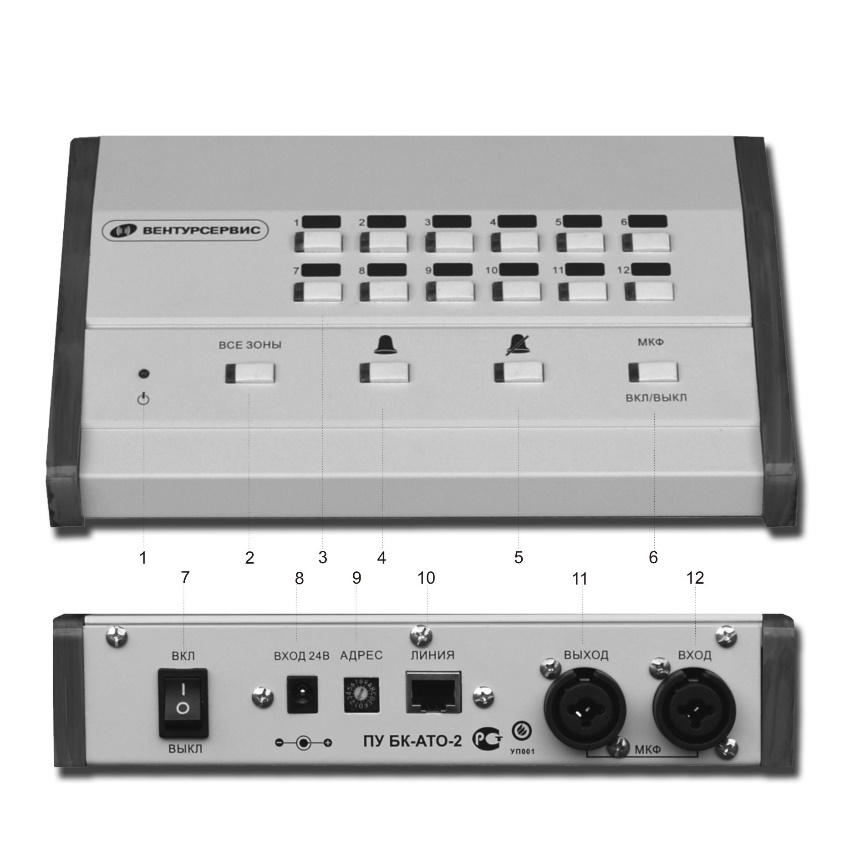

Описание положения органов управления и настройки
2 Кнопка выбора всех зон оповещения
3 Кнопки выбора зоны оповещения (от 1 до 10; 11-12 не используются)
4 ,5, 6 Не используются
7 Кнопка включения питания
8 Вход питание DC=24В
9 Переключение номера пульта управления (при использовании нескольких ПУ

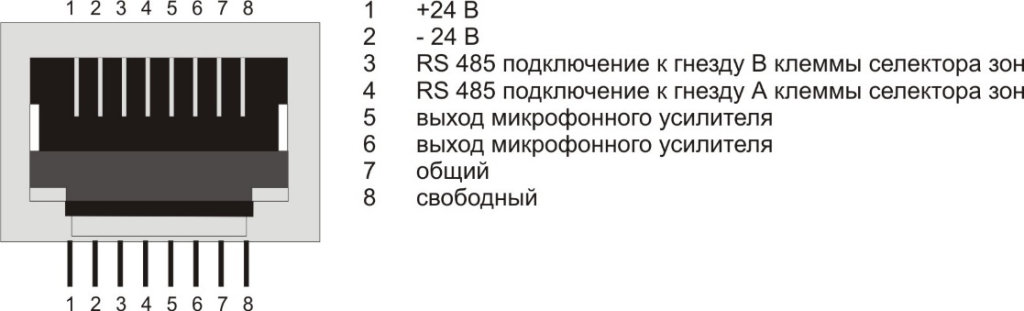

Линия (поз. 10):
