Селектор зон БК-АТО2
Селектор зон БК-АТО2 предназначен для выбора зоны (зон), в которые требуется передать сигналы тревоги, речевые сообщения, информацию оповещения.
Селектор зон позволяет коммутировать подключенные через него линии оповещения. Управление коммутацией осуществляется либо с передней панели устройства, либо дистанционно (при использовании пульта дистанционного управления ПУ БК-АТО2)
Особенности:
- 10 зон коммутации;
- 10 независимых входов (могут быть объединены);
- управление с передней панели, с пульта ПУ БК-АТО2, с Блока Централизованного Запуска (БЦЗ)
- допустимо использование не более 15-ти устройств (пультов + селекторов зон) на одной линии управления.
Технические данные
|
Наименование параметра |
Значение |
|---|---|
|
Напряжение питания, В |
AC ~220 В ± 10% 50 Гц DC 24 В ± 10% |
|
Габаритные размеры, мм |
484 х 325 х 89 |
|
Масса, кг |
4,61 |
|
Цвет |
Серый / черный |
|
Установка |
можно устанавливать на столе или монтировать в 19” стойку |
|
Количество коммутируемых зон Управление |
10 Ручное / RS-485 (от ПУ БК-АТО2) |
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|---|---|---|---|
|
ВАБМ.300.309 |
Селектор зон БК-АТО2 |
1 |
|
|
|
Шнур питания IEC-IEC (системник-монитор) |
1 |
длина 1,9м |

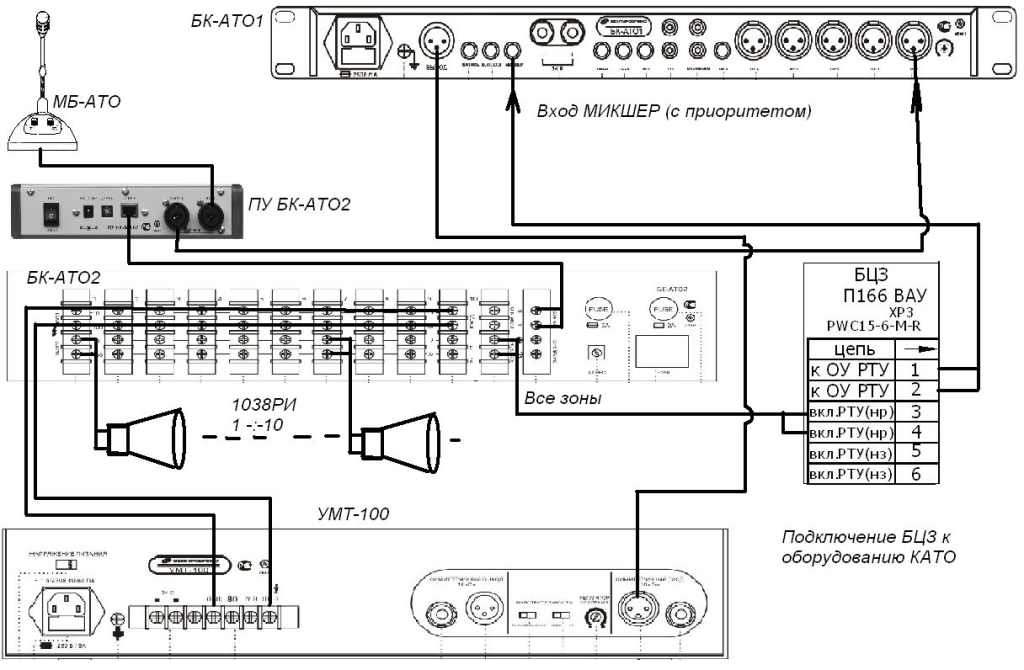

Пример подключения БЦЗ к селектору зон и оборудованию КАТО
