Система УМУ-АТО
Стоечное оборудование
Устройство микрофонное универсальное
Комплекс обеспечивает организацию двусторонней громкоговорящей связи производственные подразделения особо опасных производств в соответствии с требованиями с п.262 Федеральных норм и правил в области промышленной безопасности " Правила безопасности при получении, транспортировании, использования расплавов черных и цветных металлов и сплавов на основе этих расплавов"(Приказ Ростехнадзора от 30.12.2013г.)
Для произведения общего вызова диспетчер должен нажать расположенную на пульте кнопку включения микрофона, при этом произойдет включение микрофона и засветится красный индикатор на самом пульте и на микрофоне. Затем следует произвести объявление, которое будет слышно из всех абонентских комплектов.
Вызов со стороны абонента:
Абонент желающий произвести вызов диспетчера должен нажать кнопку на абонентском устройстве и говорить прямо в микрофон. При этом сообщение будет слышно диспетчеру и другим абонентам. Звук у диспетчера будет воспроизводиться через внутренний динамик пульта или, при подключенном внешнем усилителе, через внешнею акустическую систему. У других абонентов - через подключённые к их абонентским местам трансляционные акустические системы.
Связь абонент – диспетчер является полудуплексной.
Назначение
Комплекс предназначен для организации двухсторонней громкоговорящей связи между диспетчером и абонентами ( до 9 абонентов ) в условиях шумных производств и на открытых площадках.Комплекс обеспечивает организацию двусторонней громкоговорящей связи производственные подразделения особо опасных производств в соответствии с требованиями с п.262 Федеральных норм и правил в области промышленной безопасности " Правила безопасности при получении, транспортировании, использования расплавов черных и цветных металлов и сплавов на основе этих расплавов"(Приказ Ростехнадзора от 30.12.2013г.)
Исполнение
Рабочие посты абонентов выполнены в брызгозащищённом исполнении (IP 64) и предназначены для совместной работы с рупорными (1038РИ) или влагозащищенными трансляционными излучателями (1038ИЗ).Комплектность

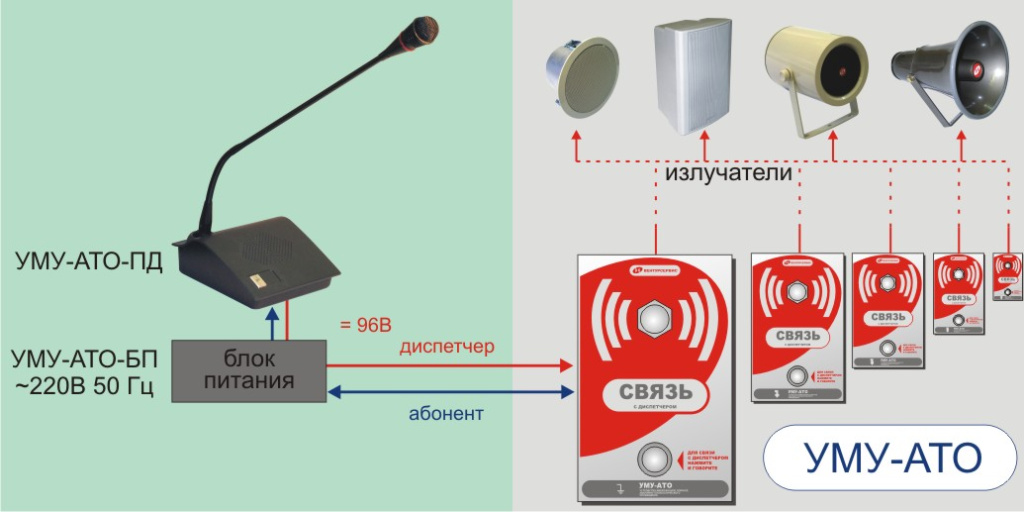

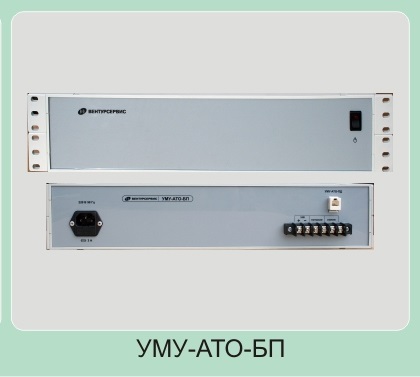

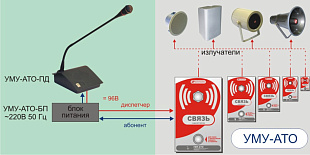

Комплекс состоит из пульта диспетчера в настольном исполнении (УМУ-АТО-ПД), блока питания (УМУ-АТО-БП) и абонентских устройств в настенном, брызгозащищённом исполнении (УМУ-АТО). Абонентские места рассчитаны на совместную работу с трансляционными громкоговорителями напряжением сети 100 В. (1038РИ, 1038ИЗ, КИ10-П, КИ10-Н, АС-11). Рекомендуемая мощность трансляционных систем: 1-10 Вт.Описание работы
Вызов со стороны диспетчера:Для произведения общего вызова диспетчер должен нажать расположенную на пульте кнопку включения микрофона, при этом произойдет включение микрофона и засветится красный индикатор на самом пульте и на микрофоне. Затем следует произвести объявление, которое будет слышно из всех абонентских комплектов.
Вызов со стороны абонента:
Абонент желающий произвести вызов диспетчера должен нажать кнопку на абонентском устройстве и говорить прямо в микрофон. При этом сообщение будет слышно диспетчеру и другим абонентам. Звук у диспетчера будет воспроизводиться через внутренний динамик пульта или, при подключенном внешнем усилителе, через внешнею акустическую систему. У других абонентов - через подключённые к их абонентским местам трансляционные акустические системы.
Связь абонент – диспетчер является полудуплексной.
Линия связи
Линия связи четырёхпроводная.
УМУ-АТО-ПД
