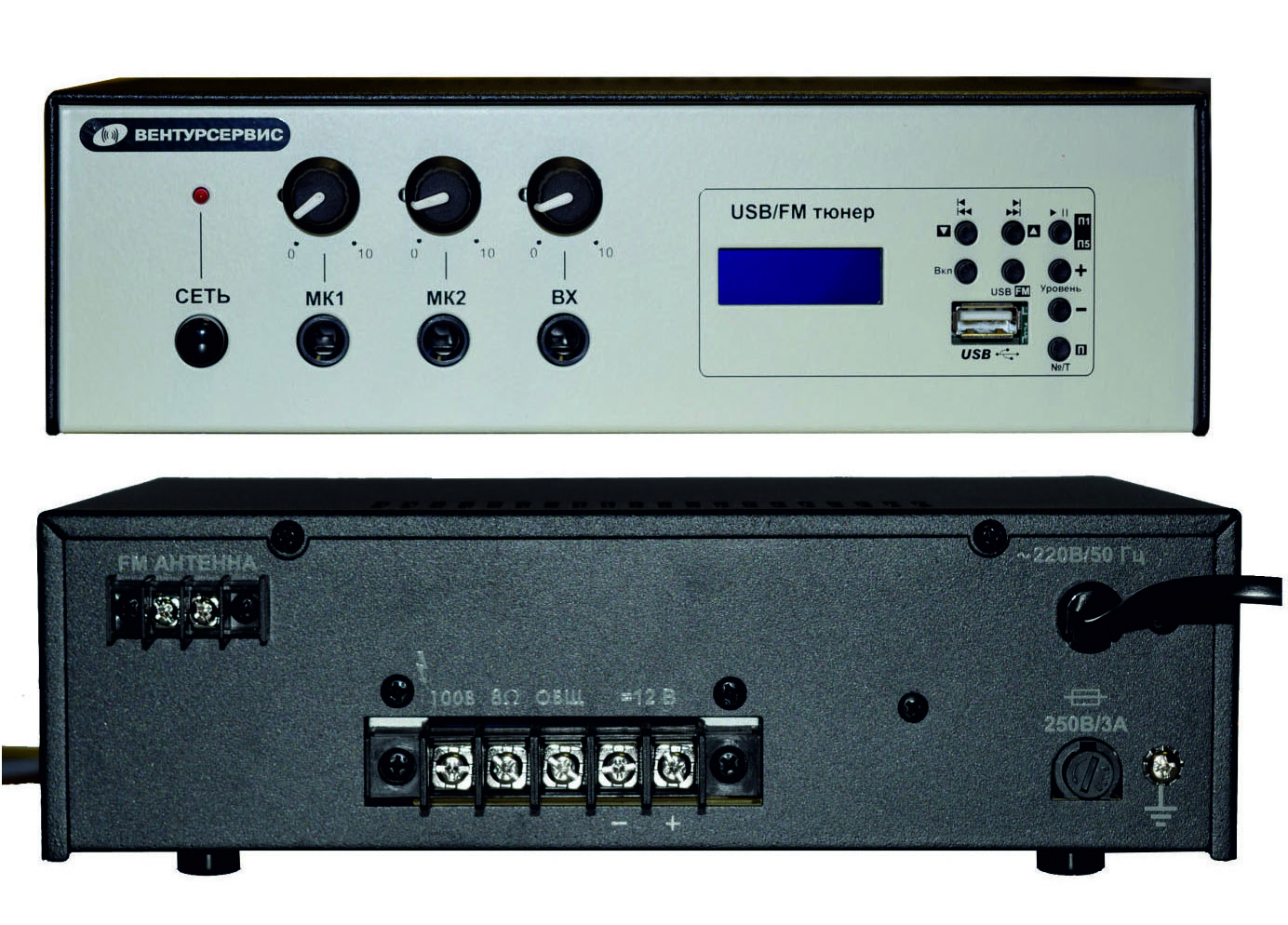

Усилитель мощности трансляционный 20 Вт УМТ-20
Усилитель мощности трансляционный УМТ-20 ВАБМ.300.327 предназначен для выполнения функции оконечного усилителя сигналов звуковой частоты – сигналов тревоги, речевых сообщений и музыкальных программ.
УМТ-20-это усилитель выходной мощности 20 Вт (RMS) имеет 3 входных разъема, включая два микрофонных входа (МК1 и МК2) и один вход (ВХ) линейного уровня, встроенный FM-тюнер и USB- проигрыватель.
Технические данные
|
Наименование параметра |
Значение |
|---|---|
|
Напряжение питания |
AC ~220 В ±10% 50 Гц DC=12 В ±10% |
|
Потребляемая мощность от сети переменного тока |
40 Вт |
|
Ток потребления (от источника 12 В) |
3 А |
|
Габаритные размеры |
70х240х187 мм |
|
Масса |
3кг |
|
Цвет |
Черный-серый |
|
Исполнение |
Настольное |
|
Выходная мощность |
20 Вт |
|
Гармоническое искажение |
не более 1% на частоте 1 кГц |
|
Отношение сигнал/шум |
80 дБ |
|
Входной сигнал МК1, МК2 ¼ PHONEJACK не симметричный Входной сигнал ВХ ¼ PHONEJACK несимметричный |
4мВ/600 Ом 100мВ/10 кОм
|
|
Выходные разъемы, под винт |
100В, 8 Ом |
|
Частотный диапазон радиоприемника |
FM 87,5 МГц– 108,5 МГц |
|
Формат USB файлов |
WMA, MP3 |
Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол-во |
Примечание |
|---|---|---|---|
|
ВАБМ.300.327 |
Усилитель мощности трансляционный УМТ-20 |
1 |
|

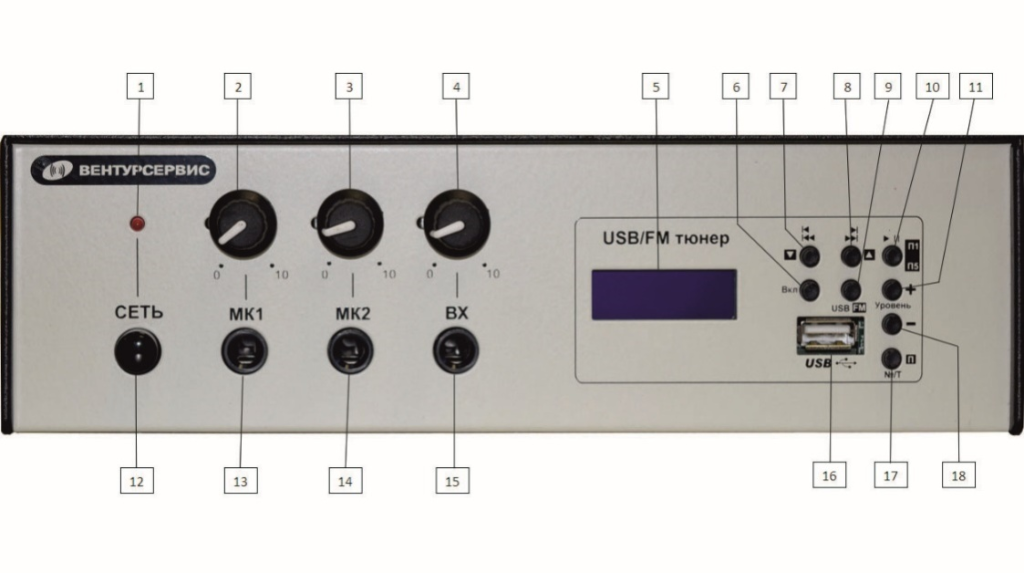

Описание положения органов управления и настройки
|
1. Индикатор включения питания LED |
7. Предыдущий, Быстрой реверс/ Станция вниз |
13. Вход микрофонный МК1 |
|
2. Регулировка уровня МК1 |
8. Следующая, Быстрый вперед / Станция вверх |
14. Вход микрофонный МК2 |
|
3. Регулировка уровня МК2 |
9. Переключатель USB/ FM Tюнер |
15. Вход для дополнительного источника сигнала ВХ |
|
4. Регулировка уровня ВХ |
10. Воспроизводить, Пауза/ Сохраненные FM станции 1~5 |
16. Гнездо USB |
|
5. Экран |
11. Усиление уровня звука USB проигрывателя/ приемника FM станций |
17. Режим экрана/ Сохраненные FM станций |
|
6. Включение питания USB проигрывателя/ приемника FM станций |
12. Выключатель питания УМТ-20 |
18. Понижение уровня звука USB проигрывателя/ приемника FM станций |
|

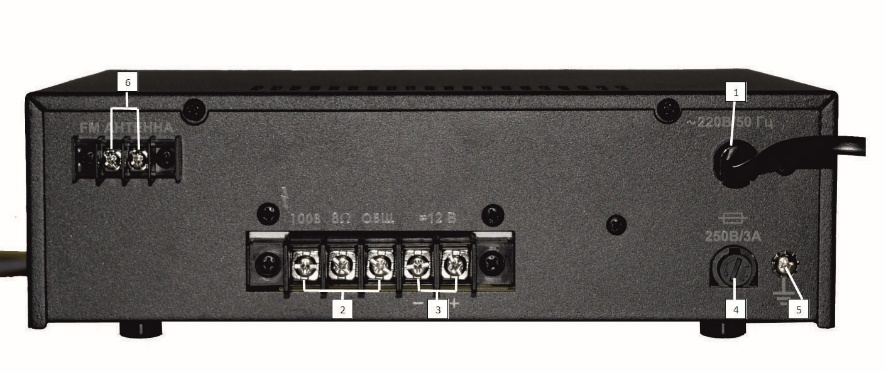

1. Кабель питания ~220В |
3. Зажимы питания =12В |
3. Разъем заземления |
|
2. Винтовой терминал подключения громкоговорителей |
4. Предохранитель постоянного тока |
6. Разъем подключения FM антенны |
